ASSEMBLAGE ET RÉGLAGES
LAME PARALLÈLE À LA RAINURE DU GUIDE À ONGLETS
!
AVERTISSEMENT
Pour éviter toute blessure :
Ɣ Toujours débrancher l’outil de la prise de courant lorsqu’on procè-
de à un réglage.
Ɣ Ce réglage doit être correct, sinon il pourrait se produire un effet
de recul entraînant des blessures graves et empêchant de faire
des coupes précises.
1. Retirer la clé d’interrupteur jaune et débrancher la scie.
2. Retirer le protège-lame.
3. Monter la lame à la position la plus haute et la régler à un angle
de 0° (droite à 90°).
4. Choisir et repérer avec un crayon feutre une dent de lame
« inclinée à droite ».

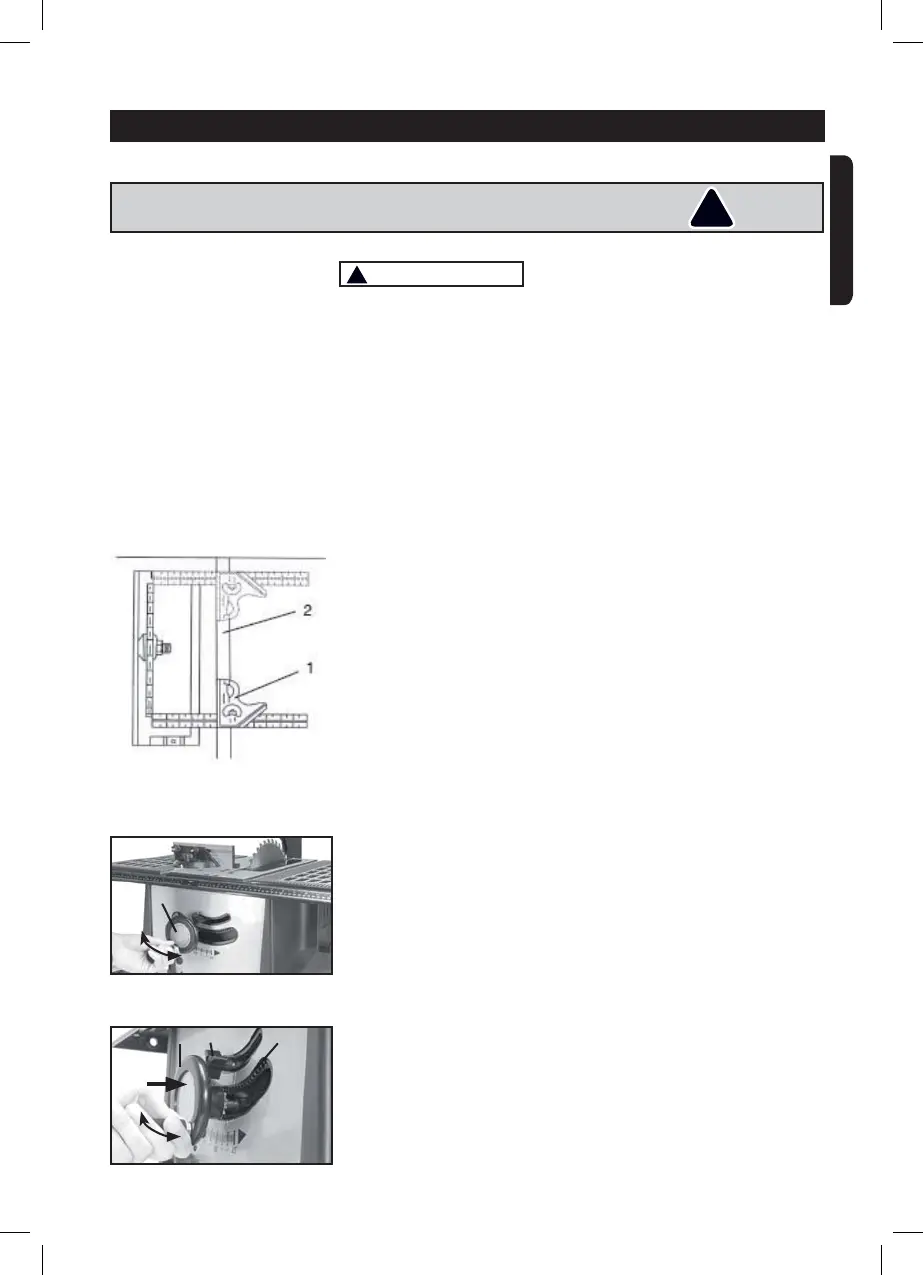

5. Placer la base de l’équerre combinée (1) dans la rainure de guide
à onglets de droite (2). (Fig. 1)
6. Régler la règle pour qu’elle touche la dent repérée à l’avant et la
bloquer de sorte qu’elle conserve la position dans l’équerre.
7. Faire tourner la lame pour amener la dent repérée à l’arrière à
environ ½ po au-dessus de la table.
8. Faire glisser doucement l’équerre combinée vers l’arrière jusqu’à
ce que la règle touche la dent repérée.
9. Si la règle touche la dent repérée à l’avant et à l’arrière, aucun
réglage n’est nécessaire. Sinon, procéder au réglage décrit à la
section suivante.
RELEVER LA LAME DE SCIE
Vissez la manivelle (T1) dans le volant (T). Pour relever ou abaisser
la lame de scie (Q), tournez le volant (1) à la manivelle vers la droite
ou la gauche. Ce faisant, le réglage de l’angle est conservé ¿J 1).
INCLINAISON DE LA LAME DE SCIE
Pour incliner la lame de scie (Q) pour une coupe oblique ¿J 1),
desserrer la vis de blocage (2), pousser le volant (1) vers la scie, de
façon à ce que la couronne dentée du volant s’encliquette dans le
segment de dent (3) du boîtier de la scie ¿J 2).
¿J
FRANÇAIS
¿J
T
!
AVERTISSEMENT ! Ce réglage a été effectué en usine et devrait
rWUHYpUL¿pHWPRGL¿pVLQpFHVVDLUH
¿J

3
