19
MONTAGE DES FAHRRADTRÄGERS
Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus
der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird
beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des
Fahrradträgers benötigen.

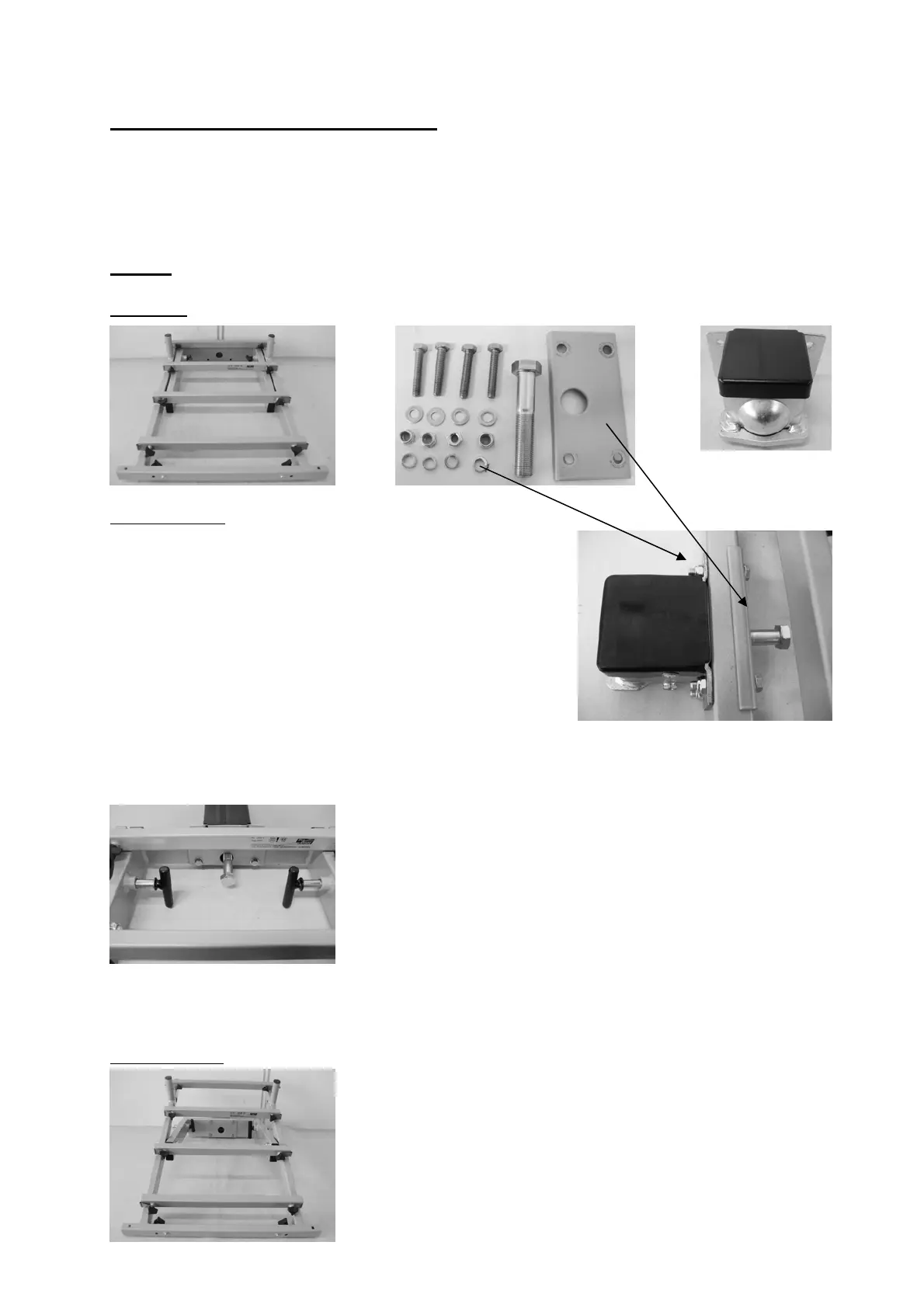

Step 1
Bauteile:
Die Montage:
Schrauben Sie mit den vier mitgelieferten
Schrauben (M8x50), Scheiben, Federscheiben und
Muttern (M8) die Befestigungsplatte, das
Basisaußenteil und die Kupplung leicht zusammen.
Die Befestigungsplatte muss an die Innenseite des
Basisaußenteils montiert werden (siehe Foto).
Sorgen Sie dafür, dass die Bohrung der
Befestigungsplatte mit der Bohrung des
Außenrahmens übereinstimmt damit die
Klemmschraube eingedreht werden kann. Achten
Sie darauf, dass die Schrauben von innen nach außen platziert werden (die
Muttern und Federscheiben an der Kupplungsseite!).
Wenn Sie das Basisinnenteil abklappen (erst die zwei
Sicherheits Verriegelungen herausziehen, sehe Seite
23) können Sie besser die Befestigungsplatte
platzieren und die Schraubenverbindung festdrehen!
Drehen Sie die Verriegelungen wieder zurück damit
diese verriegeln, sobald der Rahmen zurück geklappt
ist. Nicht das es passiert das der Innenrahmen
abklappt, während Sie am Montieren sind.
Die Schraube (M16x90) ca. 1 cm in die Kupplung hineinschrauben (siehe Foto
rechts oben).
Endergebnis:
