Prodipe TT100 Solo - Funktionen und Technische Daten des Senders

-12-
Funktionen und technische Daten des Empfängers

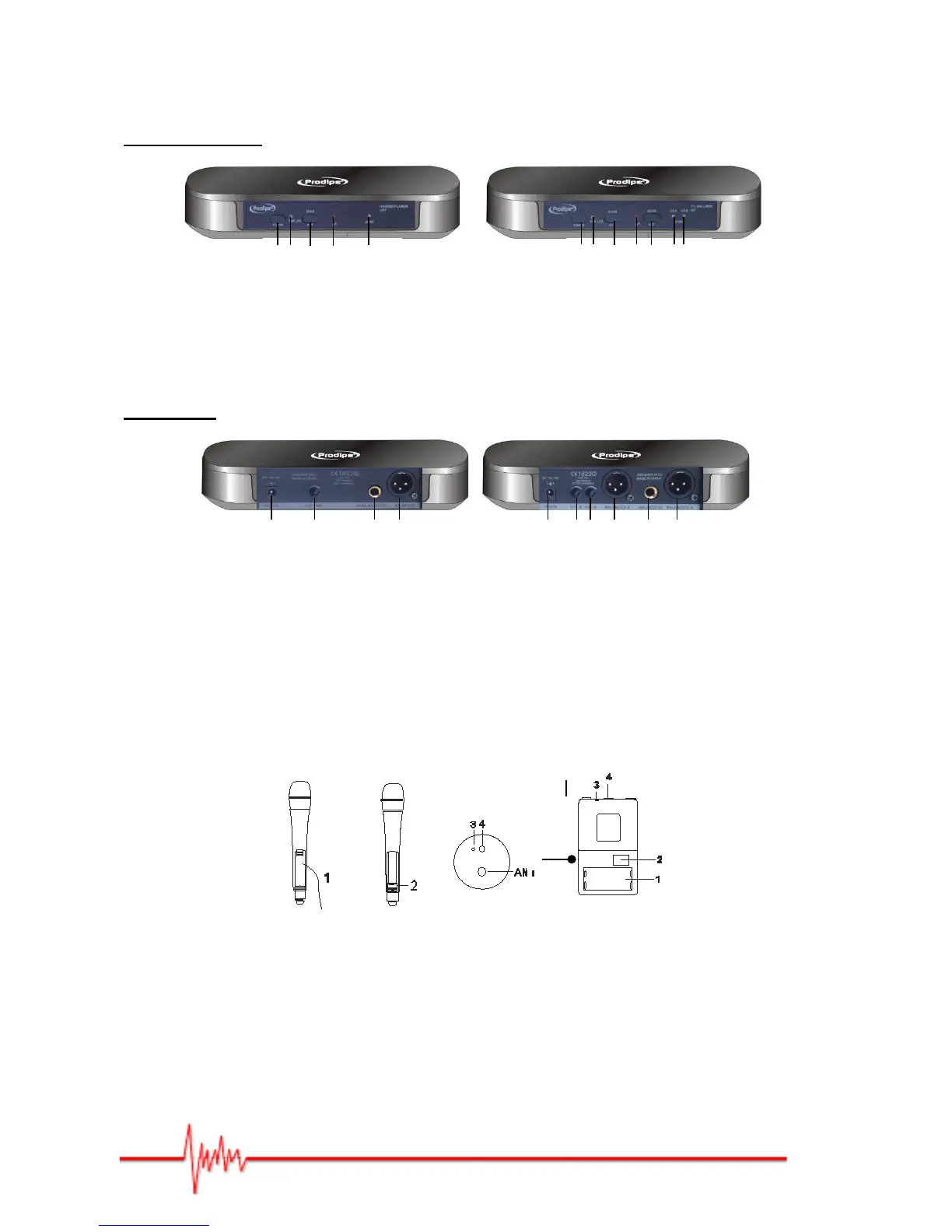

A. Vorderseite
1. Stromversorgungsschalter POWER (Ein/Aus Schalter) des Empfängers
2. RF / PEAK Kontrolllampe: Empfangs- und PEAK Anzeige
3. Kontrolllampe POWER / AF: Stromversorgungsanzeige
4. Synchronisationsknopf SCAN / ACT (TT100 Duo UHF Lanen mit A und B gekennzeichnet).
5. [IR] Infrarot-Mikrofonkapsel
Rückseite
1. Stromversorgungsanschluss (DC: 12-18V).
2. Audio Mono Ausgang: Jack 6,35mm, asymmetrisch
3. Audio Mono Ausgang: XLR, symmetrisch (TT100 Duo UHF Lanen mit A und B
gekennzeichnet).
4. Potentiometer zur Lautstärkeregelung (TT100 Duo UHF Lanen mit A und B
gekennzeichnet).
5. Audio Mono Ausgang MIX OUT (A+B), Jack 6.35mm, asymmetrisch (TT100 Duo UHF Lanen
mit A und B gekennzeichnet).
Funktionen und technische Daten des Senders
1. Batterienfach LR6 / AA (x2).
2. [IR] Empfänger zur automatischen Kanal Einstellung.
3. Kontrolllampe Stromversorgung
4. Schalter ON | MUTE | OFF (EIN | STUMM | AUS)
5. Regelung des Amplitudengangs: zur Steigerung oder Reduzierung des Amplitudengangs
des Mikrofons
6. Mini-XLR Anschluss für Headset oder Kravattenmikrofon (Option)
1 3 4 5 2
1 3 4A 5 4B 2 2
5
6
1 4A 4B 3A 5 3B
1 4 2 3
