Prodipe TT100 Solo - Fonctions Et Caractéristiques du Récepteur; Fonctions Et Caractéristiques du Transmetteur

-4-

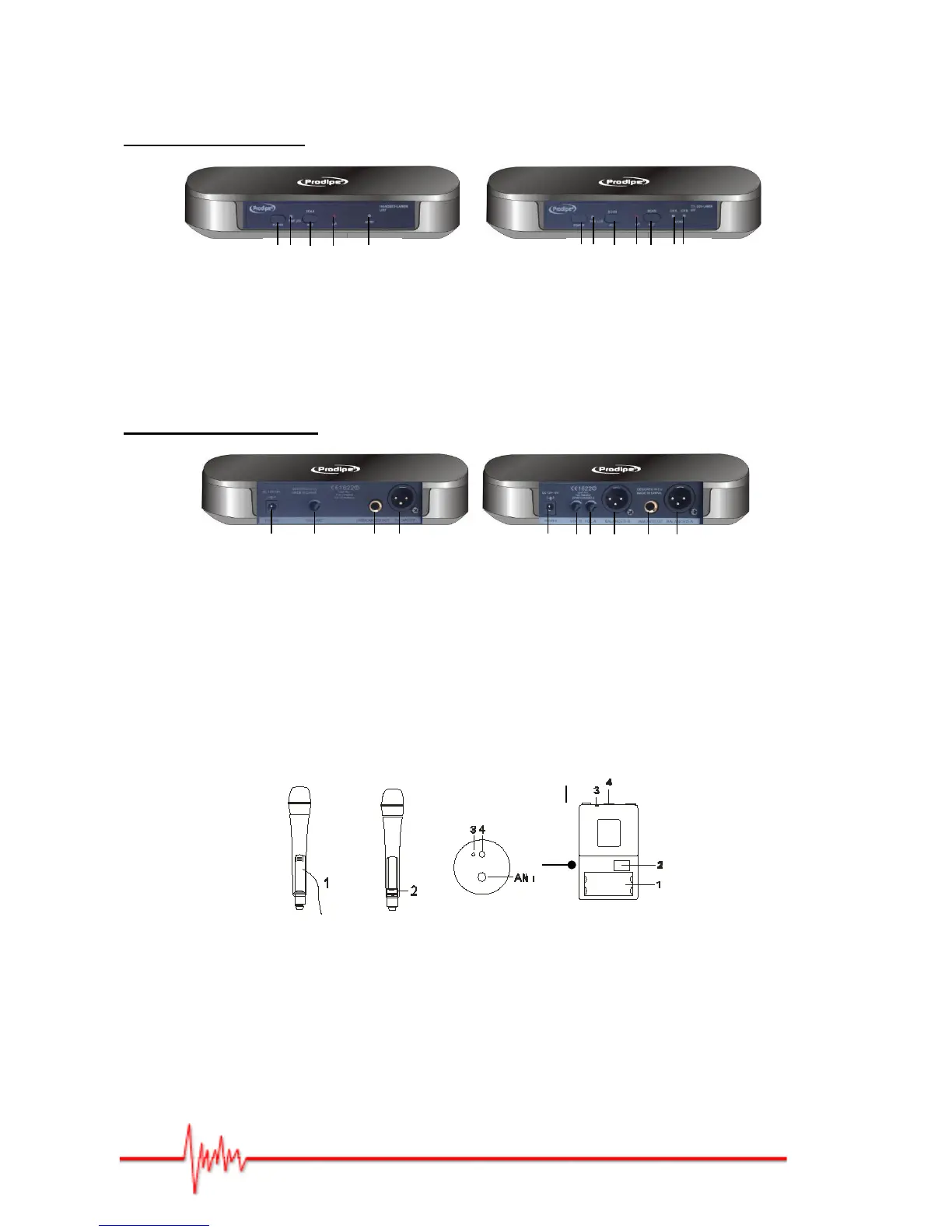

Fonctions et caractéristiques du récepteur
A. Panneau avant :
1. Bouton d'alimentation POWER : marche/arrêt du récepteur.
2. Voyant RF / PEAK : indicateur de réception et de PEAK.
3. Voyant POWER / AF : indicateur d’alimentation.
4. Bouton de synchronisation SCAN / ACT (repéré A et B sur TT100 Duo UHF Lanen).
5. Cellule [IR].
B. Panneau arrière :
1. Connecteur d'alimentation (DC : 12-18V).
2. Sortie audio mono Jack 6,35mm asymétrique.
3. Sortie audio mono XLR symétrique (repéré A et B sur TT100 Duo UHF Lanen).
4. Potentiomètre de réglage du volume (repéré A et B sur TT100 Duo UHF Lanen).
5. Sortie audio mono MIX OUT (A+B) Jack 6.35mm asymétrique (TT100 Duo UHF Lanen).
Fonctions et caractéristiques du transmetteur
1. Compartiment des piles LR6 / AA (x2).
2. Récepteur [IR] pour réglage automatique des canaux.
3. Voyant d’alimentation.
4. Interrupteur (ON | MUTE | OFF) : MARCHE | MUET | ARRET.
5. Réglage du gain : pour augmenter ou réduire le gain du micro.
6. Connecteur mini XLR pour micro serre-tête (ou micro-cravate en option).
5
6
1 3 4A 5 4B 2 2
1 3 4 5 2
1 4A 4B 3A 5 3B
1 4 2 3
Illustrations et photos non contractuelles
