MONTAGE DES TUYAUTERIES FRIGORIFIQUES
Avant de
procéder
à toute
intervention
sur le
circuit
de
réfrigération,
la
charg
e
de maintien doit être
sup
pri
m
ée.
Les tuyauteries doivent être de qualité réfrigération selon la directive DESP
2014/68/CE et EN12735-1.
Toutes les tuyauteries doivent être correctement maintenues et fixées et ne devraient en
aucun cas pouvoir obstruer le fonctionnement du gascooler. Pour le raccordement des
tuyauteries, protégez les composants fragiles situés à la périphérie des assemblages
permanents.
Les produits ajoutés pour l’isolation acoustique et/ou thermique doivent être neutres par
rapport aux matériaux des supports.
Les dispositifs de protection, tuyauteries et accessoires doiven
t être protégés contre
les effets négatifs de l’environnement.
Les
tuyauteries
liquides sont à
considérer
comme une extension du
réservoir
de l’unité de
condensation. U
ne
attention
toute
particulière
doit être
apportée
à leur
cheminement
et
leur
isolation
thermique.
En
ca
s
d’exposition à de fortes chaleurs
(cheminement
en plein soleil non protégé,
cheminement
en combles
n
on
ventilées, …), le liquide présent dans les
tuyauteries
peut se
vaporiser
et
générer
une
augmentation
an
o
rm
a
le
de la pression du
réservoir,
pouvant conduire à une mise en sécurité de l’
un
i
t
é

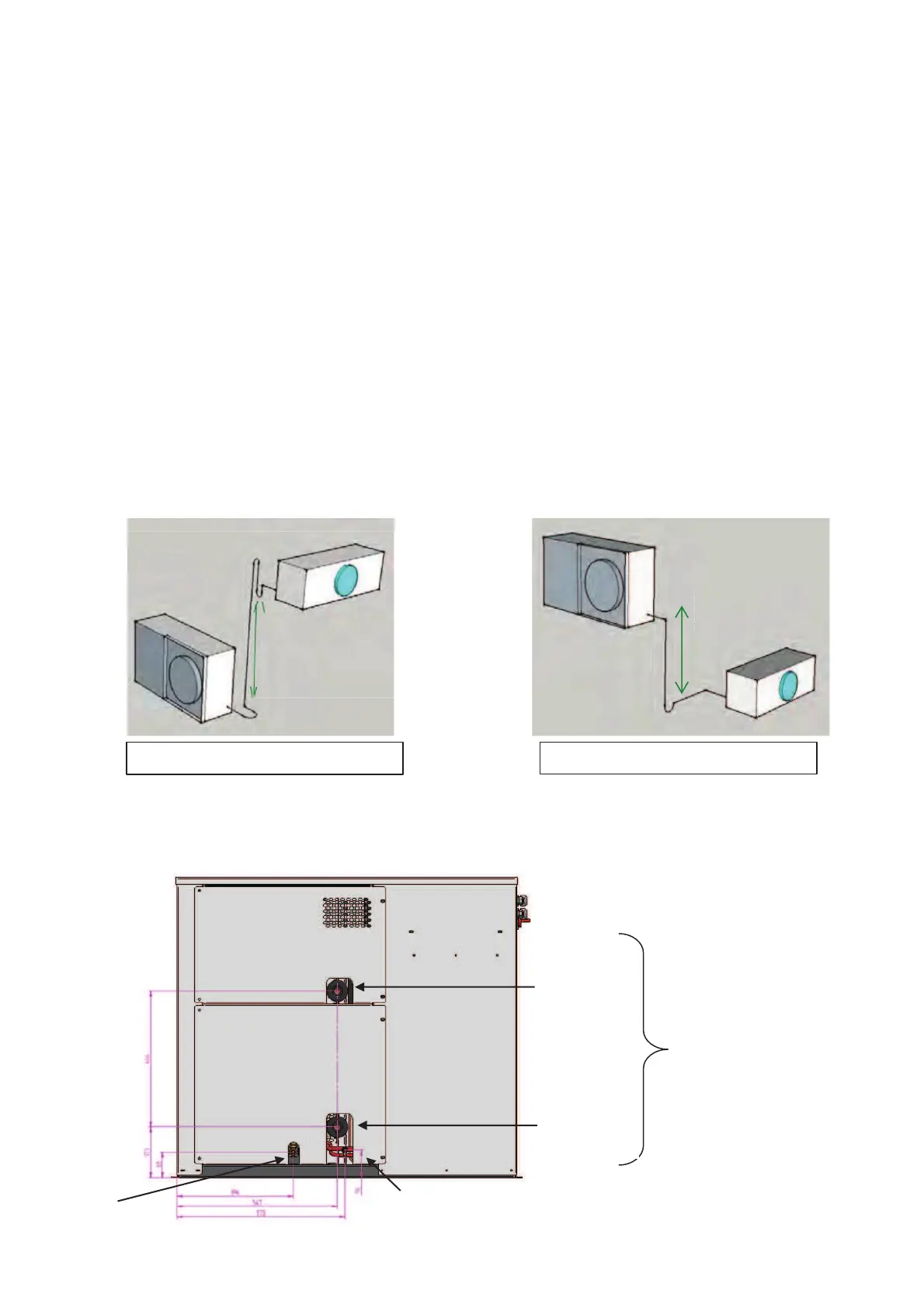

Différence de
hauteur 5m max
Aspiration
Aspiration
Différence de
hauteur 5m max
Évaporateur plus haut que le groupe
É
vaporateur plus bas que le groupe
CONNEXIONS
H
YD
R
AU
LIQ
U
E
S
Le circuit hydraulique des unités est en cuivre. Les connections filetées en attente sont protégées par des bouchons
en plastique.
16
Différence de
hauteur 5m max
MT30-45/LT75-112-167 =1"G
MT67-100 = 1"1/4 G
