INTERFACE
UTI
LI
S
A
TEUR
Types d’affichage
Trois types d’écrans sont présentés à l’utilisateur :
– Écran principal
– Écran du menu
–
Écran d’affichage/modification des paramètres
Remarque : Toutes les images ci-dessous sont données à titre indicatif, l’interface utilisateur pouvant
être modifiée sans information préalable.
Affichage
prin
cipal
MOT DE PASSE
UTILISATEUR
: 1502

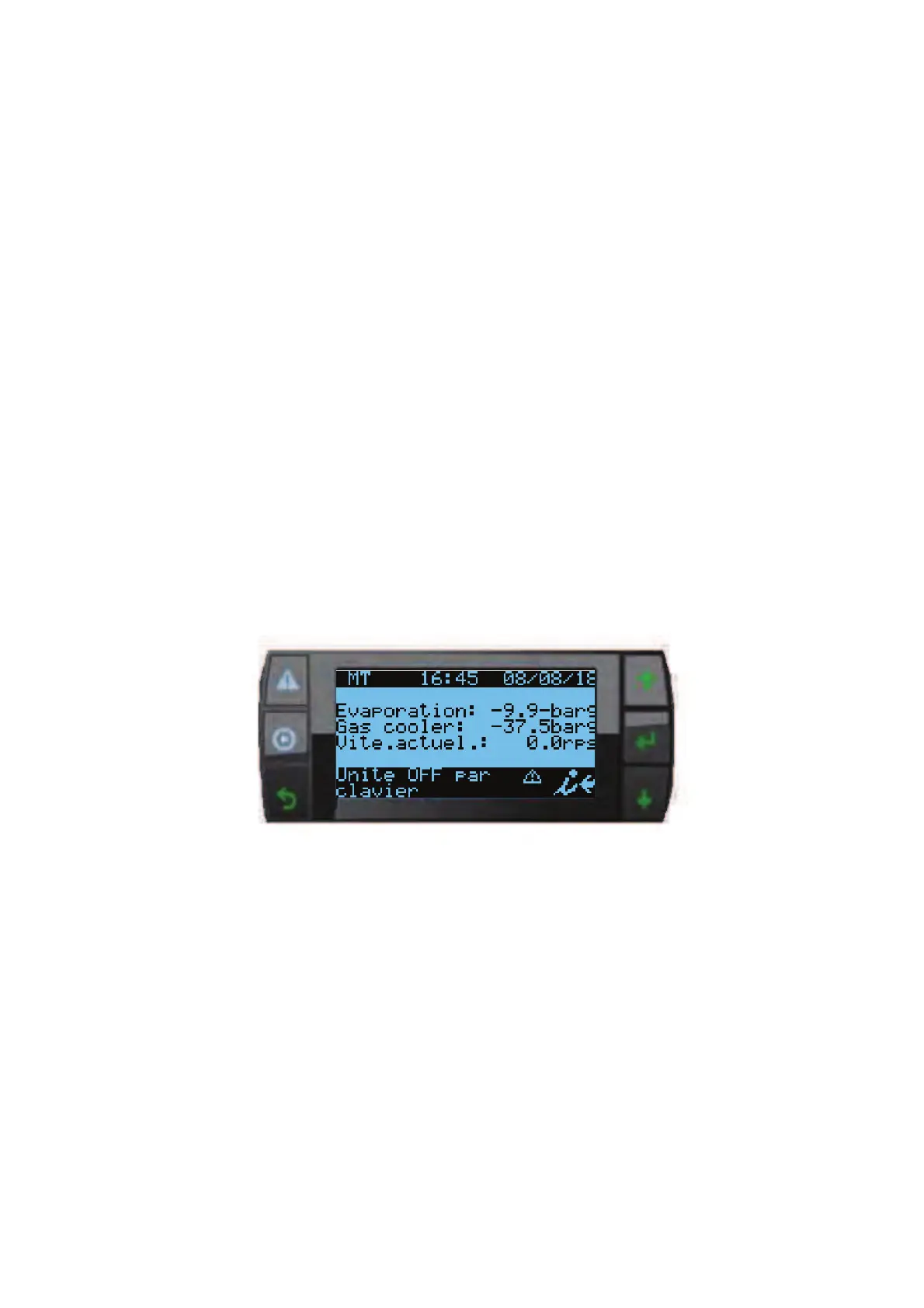

Le logiciel embarqué pRack Hecu revient automatiquement au masque principal 5 min après la
dernière pression sur un bouton. Un exemple du masque principal est présenté dans la figure, les
champs et icônes utilisés sont en surbrillance.
1. Date et heure
2. Valeurs principales
3. État du groupe (groupe arrêté) état des compresseurs et du ven
tilateur (groupe en marche)
4. Signal d’alarme activée et fonctionnement manuel
5. Accédez à un autre masque d’informations (embranchement A.a du menu) en appuyant
Notez que les informations présentées dans le masque principal varient selon la configuration du
système et le type de valeur de contrôle utilisée (pression, température)
25
