Project Source 5217236 - Page 23

23

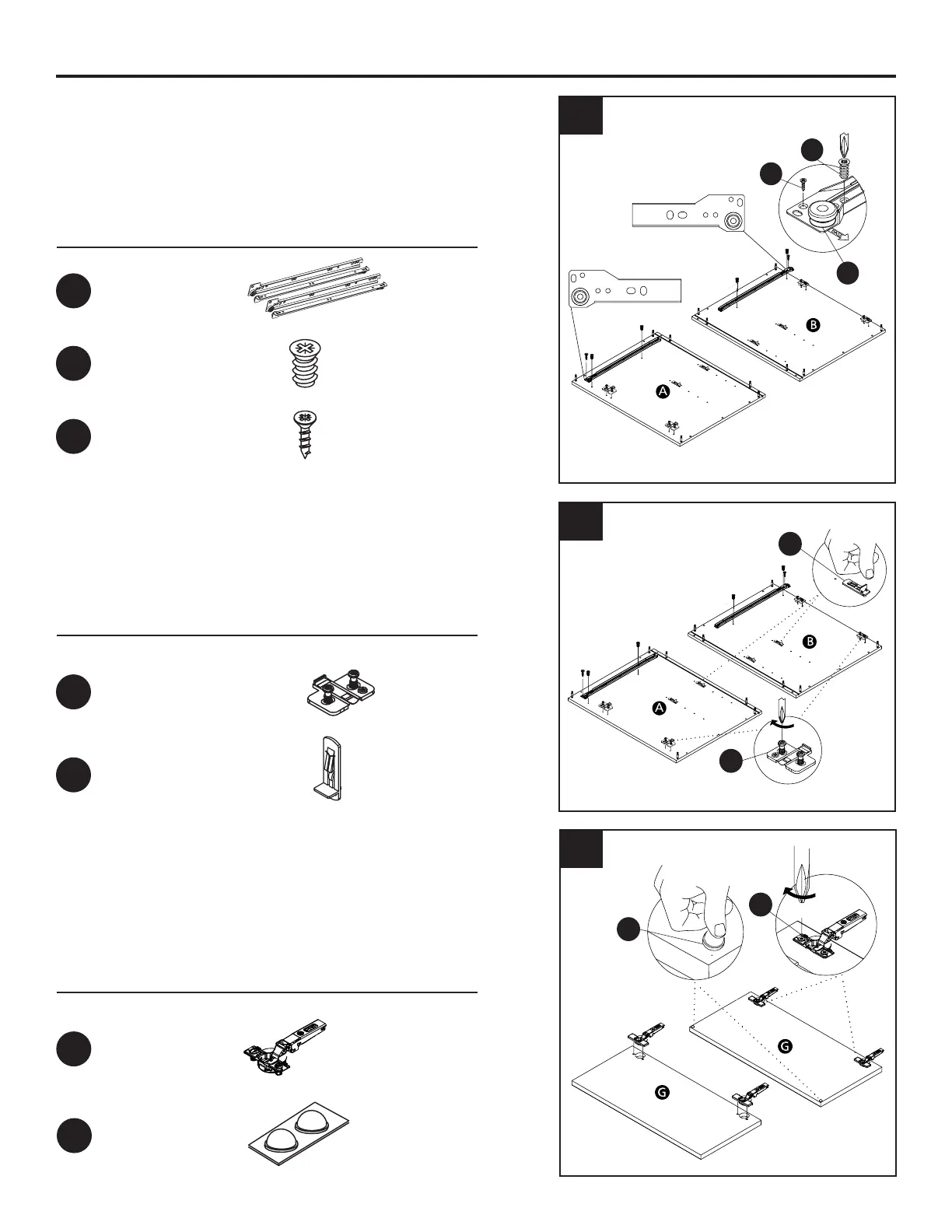

INSTRUCCIONES DE ENSAMBLAJE
5
4
5. Con un destornillador Phillips, je la placa de
montaje como se muestra en la ilustración.
Inserte el aditamento del soporte para estante
en el oricio indicado.
6
Aditamentos utilizados
Tornillo CSK de 5/8"
x 2
HH
Tornillo Euro de 1/2"
x 4
LL
Aditamentos utilizados
Aditamentos utilizados
Placa de montaje de
bisagras
Bisagra de 105°
x 4
x 2
FF
GG
Tope de 2 mm
x 4
KK
Guía de epoxi
x 1
CC
Sujetador de soporte
para estante
x 4
MM
4. Coloque la guía de epoxi en la posición correcta
como se muestra en la ilustración. Utilice los tornillos
Euro y CSK como se muestra. Asegúrese de que las
correderas izquierda y derecha de los aditamentos
estén colocadas en los paneles correctos.
6. Inserte la bisagra en el oricio perforado. Con
un destornillador Phillips, gire los tornillos
preinstalados en dirección de las manecillas del
reloj para que encajen en su lugar.
Coloque el tope en la puerta como se muestra.
HH
LL
CC
FF
MM
KK
GG
Izquierdo
Derecho
Parte
superior
Parte
superior
Parte
superior
Parte
superior
Gablete
izquierdo
Gablete
izquierdo
Parte
inferior
Parte
inferior
Parte
inferior
Gablete derecho
Gablete derecho
Parte
inferior
