INSTRUCCIONES DE ENSAMBLAJE
8
7
9
Aditamentos utilizados
Aditamentos utilizados
Aditamentos utilizados
Tope de 2 mm
Tornillo CSK de 1 1/2"
Tornillo CSK de 5/8"
x 2
x 10
x 6
KK
II
HH
KK
BB
HH
Eje minijo
x 1
BB
Cerrojo de leva minija
x 1
Step 1
Step 3
Step 2
Step 4
AA

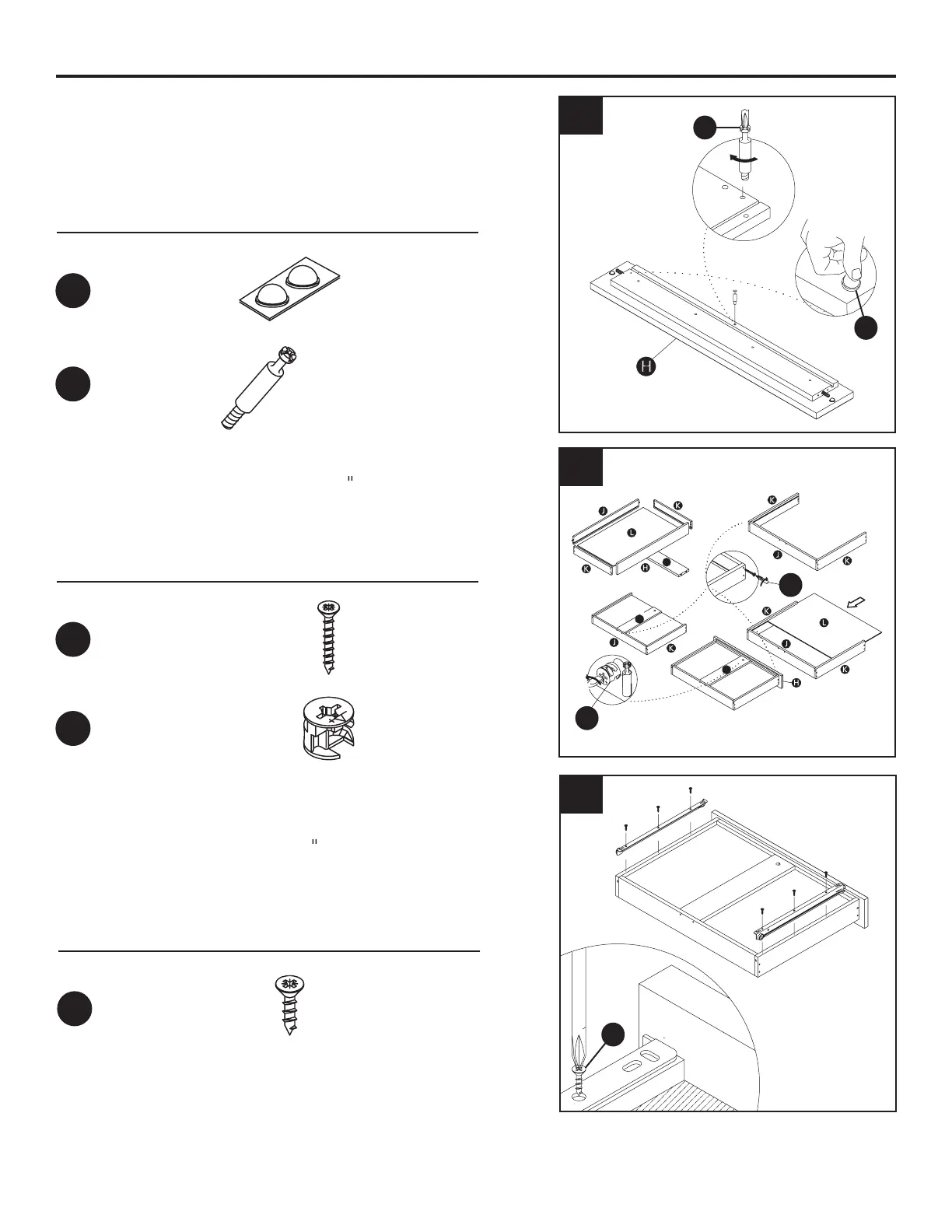

7. Coloque la almohadilla protectora en el frente de la
gaveta como se muestra.
Fije el eje minijo con un destornillador Phillips, como
se muestra.
8. Con un destornillador Phillips, asegure la caja de la
gaveta con tornillos CSK de 1 ½ como se muestra
en la ilustración. Tenga cuidado de no apretar
demasiado, ya que se podría dañar el producto.
9. Con un destornillador Phillips, je la guía inferior
de epoxi a la parte inferior de la caja de la gaveta
con los tornillos CSK de 5/8 como se muestra
en la ilustración. Tenga cuidado de no apretar
demasiado, ya que se podría dañar el producto.
AA
II
O
O
O
Paso 1
Paso 2
Paso 3
Paso 4
Piezas de la gaveta superior
Gaveta superior
