INSTRUCTIONS POUR L’ASSEMBLAGE

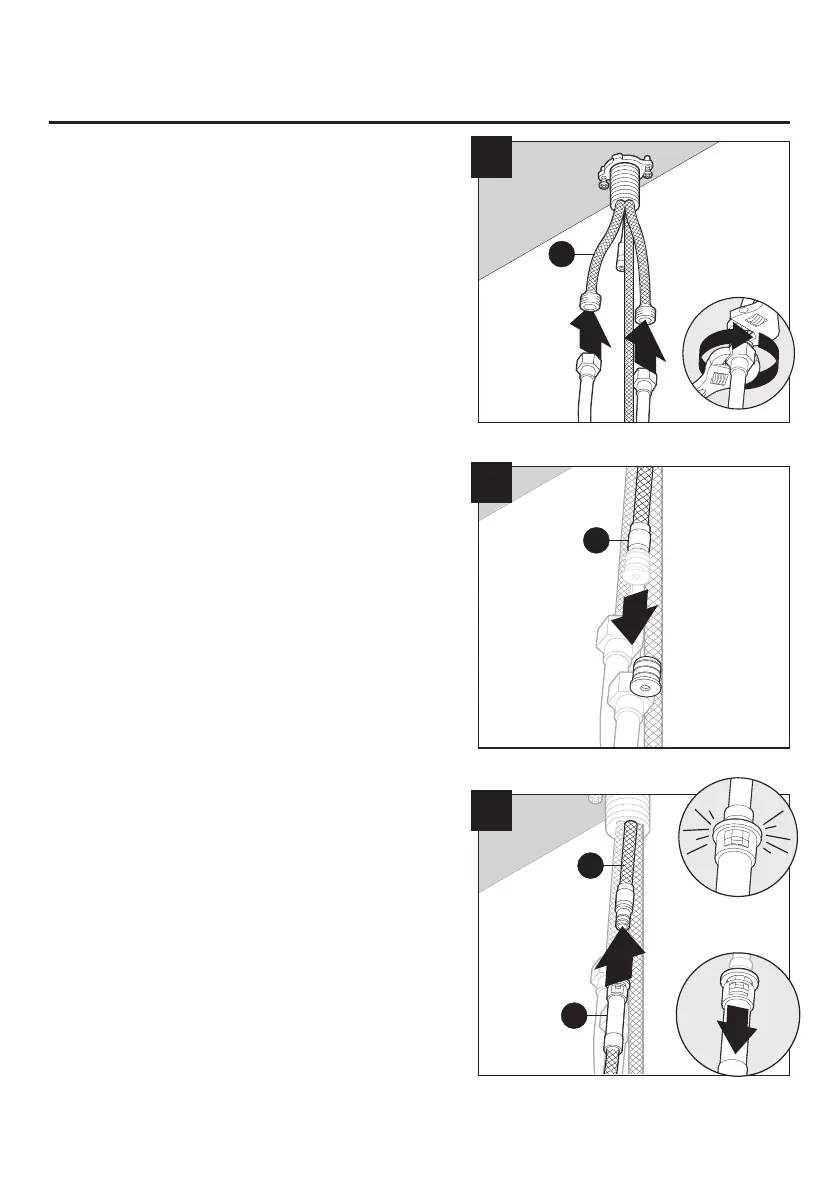

7. Retirez le capuchon du tuyau d'évacuation (D).
8. Attachez le raccord à branchement rapide (M)
au tuyau d'évacuation (D). Tirez sur le raccord
à branchement rapide (M) pour pour vous
assurer qu’il est solidement fixé.
REMARQUE : Pour le retrait, consultez la
section « Retrait du raccord à branchement
rapide ».
6. Raccordez les conduites d'alimentation en eau
(C) et serrez les écrous d'alimentation en eau à
l'aide de deux clés.
6
1
1
7
8
1
6
7
8
6-1
2
2
8-1
2
8-2
3
C
D
D
M
