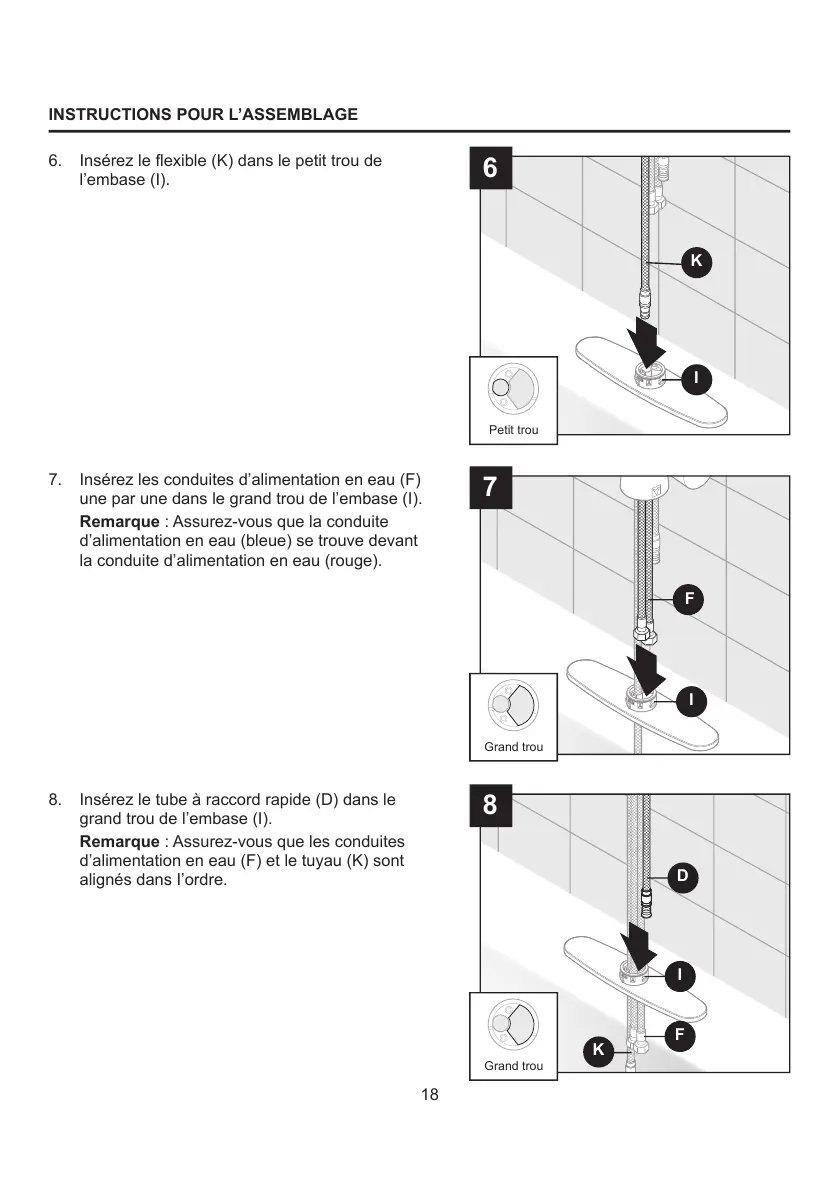

7. Insérez les conduites d’alimentation en eau (F)
une par une dans le grand trou de l’embase (I).
Remarque : Assurez-vous que la conduite
d’alimentation en eau (bleue) se trouve devant
la conduite d’alimentation en eau (rouge).
6. Insérez le flexible (K) dans le petit trou de
l’embase (I).
8. Insérez le tube à raccord rapide (D) dans le
grand trou de l’embase (I).
Remarque : Assurez-vous que les conduites
d’alimentation en eau (F) et le tuyau (K) sont
alignés dans I’ordre.
INSTRUCTIONS POUR L’ASSEMBLAGE
7
8
6
7
6
8
6
8
8
K
I
I
I
F
D
K
F
Petit trou
Grand trou
Grand trou
