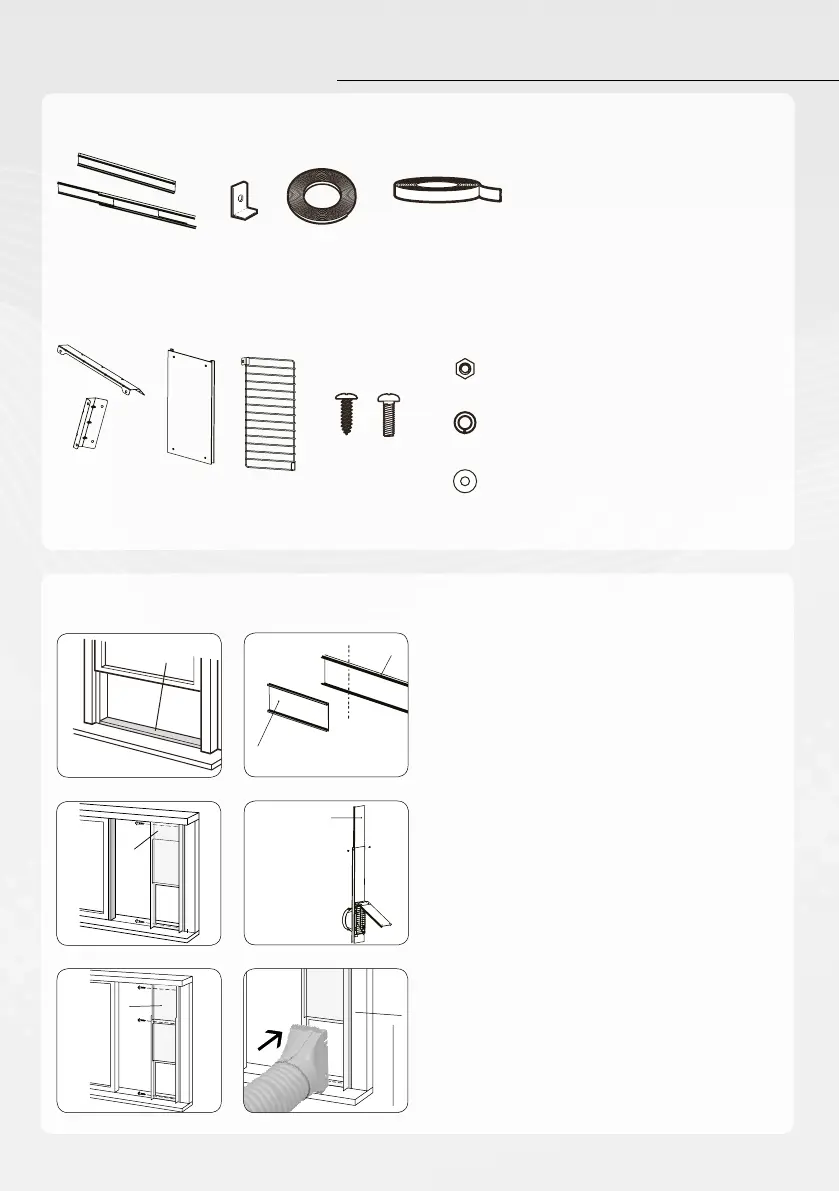

INSTALACE DO OKNA
Instalace do okna s posuvným křídlem o výšce menší než 20,5“ (520 mm)
Příslušenství pro instalaci do okna
Optional accessories
1. Ořízněte pěnu B (lepicí) na správnou délku a
připevněte ji na okenní křídlo.
2. Demontujte nastavovací panel (a) z
okenního panelu (b), a ořízněte okenní panel
na stejnou šířku okna.
3. Otevřete okenní křídlo a umístěte okenní
panel na okenní rám. Zajistěte okenní panel
(b) na okenní rám pomocí 2 šroubků.
4. Posuňte nastavovací panel, aby odpovídal
výšce okenního rámu.
5. Zajistěte okenní panel na okenní rám
pomocí 3 šroubků.
6. Nastavte spoj trubice pro odvádění tepla do
otvoru okenního panelu a utáhněte ho.
1.
3.
B
1
5
2
6
3
7
4
8 9
10
11
12
2.
a
b
b
5.
a
6.
4.
a
1 Okenní rám (3)
2 Příchytka na okno
3 Pěna A
4 Pěna B (2)
5 Držák (2)
6 Kryt proti dešti
7 Ochranná mřížka
8 Šroub (2)
9 Šroub (4x)
10 Podložka (4x)
11 Pérová podložka (4x)
12 Matice (4x)
