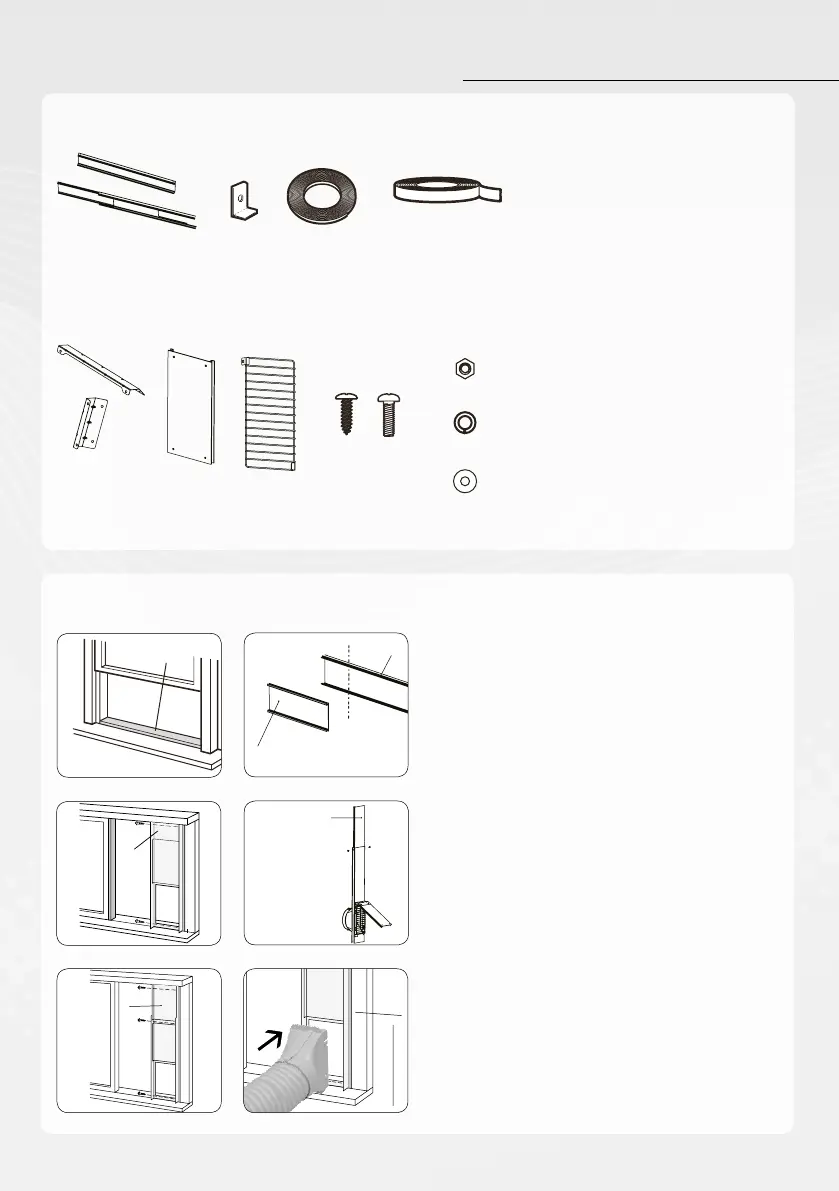

INSTALACIJA PLOČE PROZORA
Instalacija na klizno krilo prozora visine manje od 520 mm (20,5“)
Pribor za instalaciju ploče prozora
Opcijski pribor
1. Odrežite spužvu B (ljepljiva) na
odgovarajuću duljinu i pričvrstite je na krilo
prozora.
2. Uklonite ploču za podešavanje (a) s ploče
prozora (b), i odrežite ploču prozora na istu
širinu kao i prozor.
3. Otvorite krilo prozora i postavite ploču
prozora na okvir prozora. Učvrstite ploču
prozora (b) na okvir prozora pomoću 2 vijka.
4. Podesivu ploču pomaknite tako da odgovara
visini okvira prozora.
5. Učvrstite ploču prozora na okvir prozora
pomoću 3 vijka.
6. Spojnicu cijevi za odvođenje topline
postavite u otvor ploče prozora i pritegnite
je.
1.
3.
B
1
5
2
6
3
7
4
8 9
10
11
12
2.
a
b
b
5.
a
6.
4.
a
1 Okvir prozora (3)
2 Držač prozora
3 Spužva A
4 Spužva B (2)
5 Oslonac (2)
6 Štitnik za kišu
7 Zaštitna rešetka
8 Vijak (2)
9 Vijak (4x)
10 Podloška (4x)
11 Elastična podloška (4x)
12 Matica (4x)
