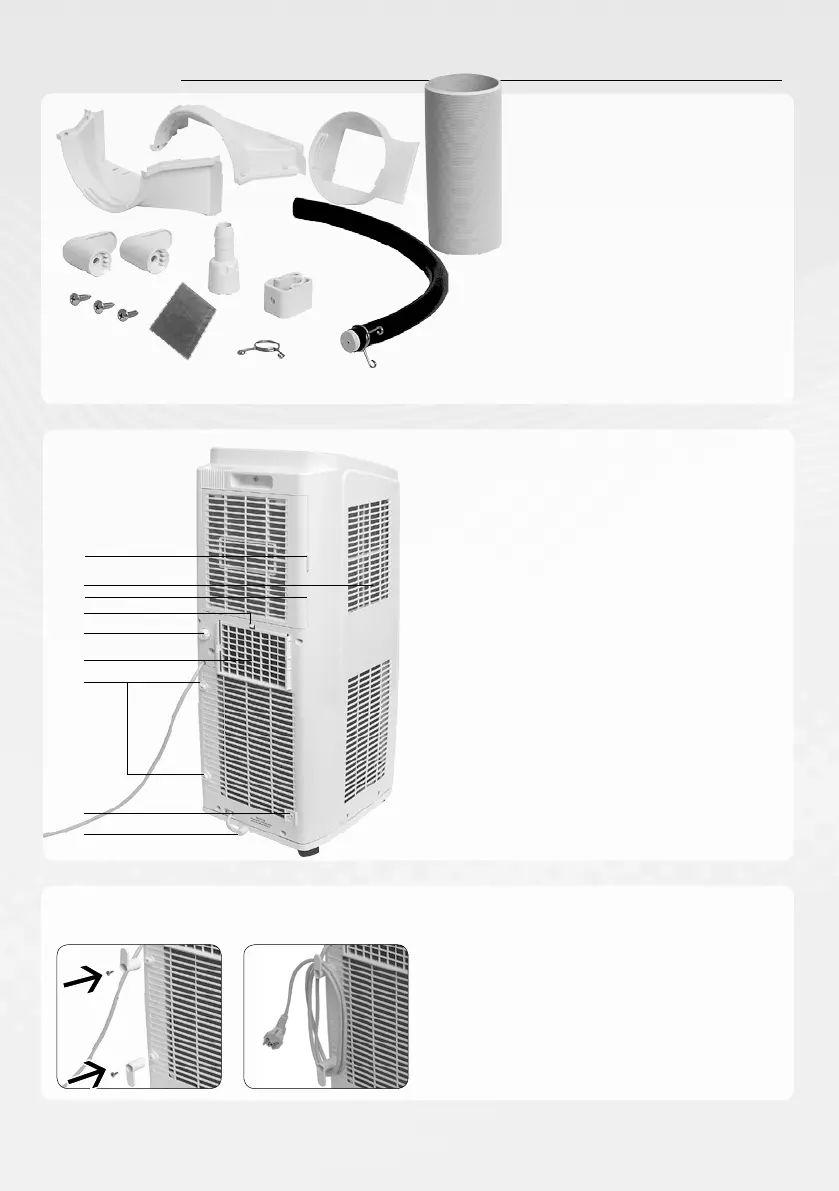

DODATKI
Namestitev kabeljskih kljukic
Kabelske kljukice z vijaki pritrdite na pritrditve-
ne točke, kot je prikazano na sliki 1.
Napajalni kabel navijte okoli kabelskih kljukic,
kot je prikazano na sliki 2.
Za več dodatkov glejte ''Namestitev okenske plošče''
1
b
2
4
3
5
6
7
8
1 Pokrov filtra
2 Vstopna odprtina za zrak
3 Srednja odtočna odprtina
4 Pritrditvena sponka
5 Utor za cev za odvajanje
toplote
6 Pritrditvene točke za
pritrditvene kabelske kljukice
7 Pritrditvena točka za sponko
za odtočno cev
8 Spodnja odtočna odprtina
1 Spojni deli a in b in c
2 2x kabelska kljukica
3 3x vijak
4 karbonski filter
5 Adapter cevi za odvajanje vode
6 Cevna sponka
7 Cevni obroček
8 Gumijast zamašek
9 Odtočna cev
10 Cev za odvajanje toplote
a
1
2
3
5
4
6
7
8
9
10
c
2. 1.
