ProKlima GPC10AL - Page 175

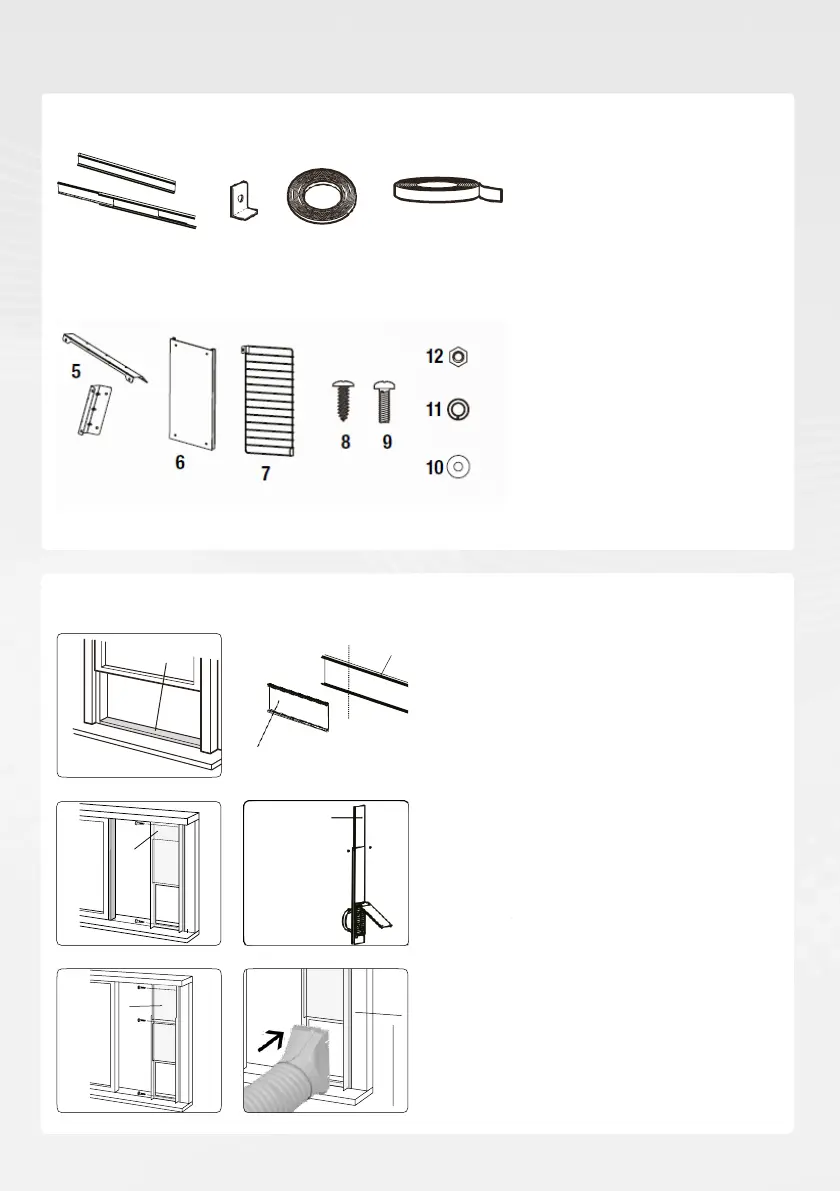

INSTALLAZIONE PANNELLO DELLA FINESTRA
Accessori per l’installazione del pannello della finestra
1 2 3
Accessori opzionali
1 Telaio della finestra (3)
2 Blocco finestra
3 Spugna A
4 Spugna B (2)
4
5 Supporto (2)
6 Parapioggia
Installazione a livello di una finestra a telaio mobile di altezza inferiore a 520 mm (20,5”)
2. b
a
1. Tagliare la spugna B (tipo adesivo)
della lunghezza adeguata e fissarla
al telaio della finestra.
2. Rimuovere il pannello di regolazione (a)
dal pannello della finestra (b) e tagliare il
pannello della finestra stesso della
stessa larghezza della finestra.
3. Aprire il telaio della finestra e collocare il
pannello della finestra sul telaio della
finestra stessa. Fissare
4. a
6.
il pannello per la finestra (b) al telaio
della finestra con 2 viti.
4. Far scorrere il pannello di regolazione in
modo da adattarlo all’altezza del telaio
della finestra.
5. Fissare il pannello per la finestra al
telaio con 3 viti.
6. Fissare il giunto del condotto di
scarico del calore nell’apertura del
pannello della finestra e serrarlo.
1. B
3.
b
5.
a
7
Griglia di protezione
11
8
9
2 viti
4 bulloni
8
9
10
4 rondelle
6 7
10
11
4 rondelle a molla
12
4 dadi
