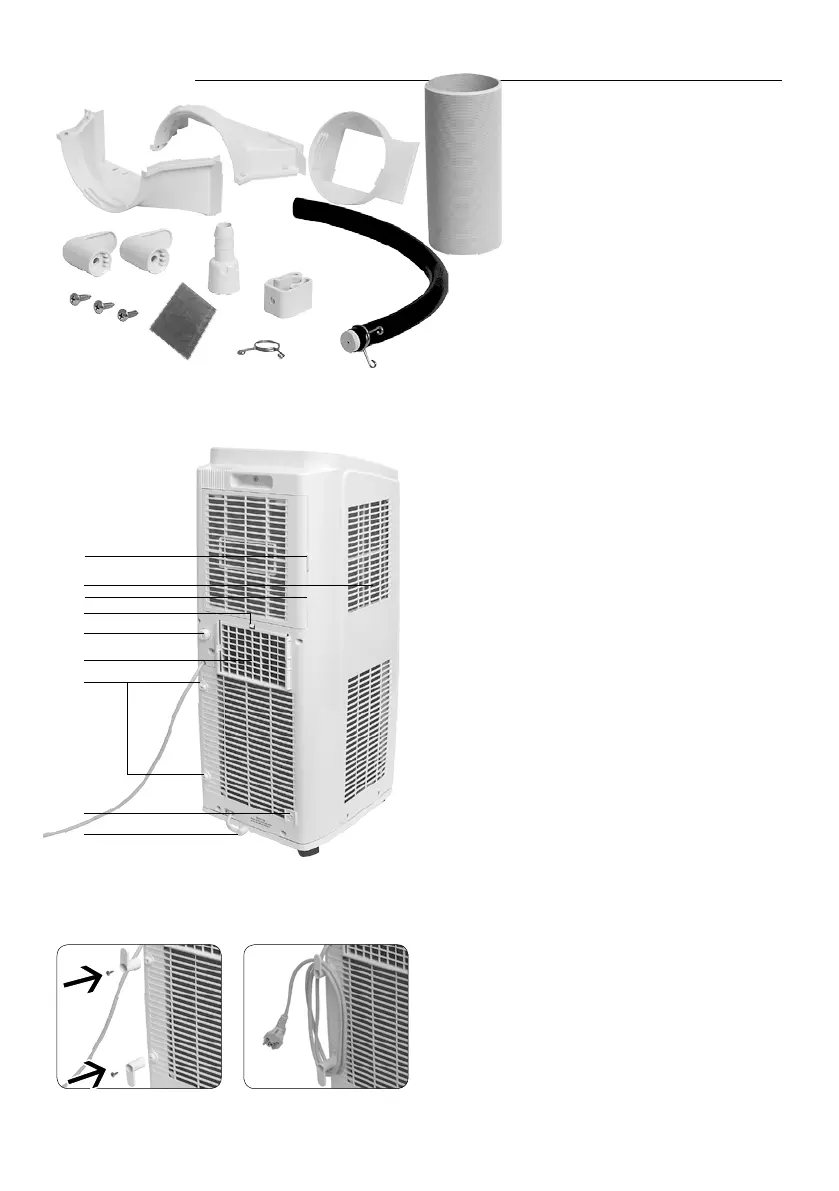

ZUBEHÖR
Die Montage der Kabelhaken
Befestigen Sie die Kabelhaken an den
Fixierungspunkten mit den Schrauben gemäß
Abbildung 1.
Wickeln Sie das Netzkabel um den Kabelhaken
gemäß Abbildung 2.
Mehr Zubehör finden Sie unter „Fenster-Installation“
1
b
2
4
3
5
6
7
8
1 Filterabdeckung
2 Lufteinlass
3 Mittlere Ablaufönung
4 Befestigungshaken
5 Nut für
Wärmeableitungsschlauch
6 Befestigungspunkte für die
Kabelbefestigungshaken
7 Befestigungspunkt für die
Ablaufschlauch-Rohrschelle
8 Untere Ablaufönung
1 Halterungsteile a und b und c
2 2x Kabelhaken
3 3x Schrauben
4 Kohlefilter
5 Ablaufschlauch-
Verbindungsstück
6 Rohrschelle
7 Rohrbügel
8 Gummistopfen
9 Ablaufschlauch
10 Wärmeableitungsrohr
a
1
2
3
5
4
6
7
8
9
10
c
2. 1.
