WÄRMEABLEITUNGSROHR
Wärmeableitungsrohr installieren
Installation

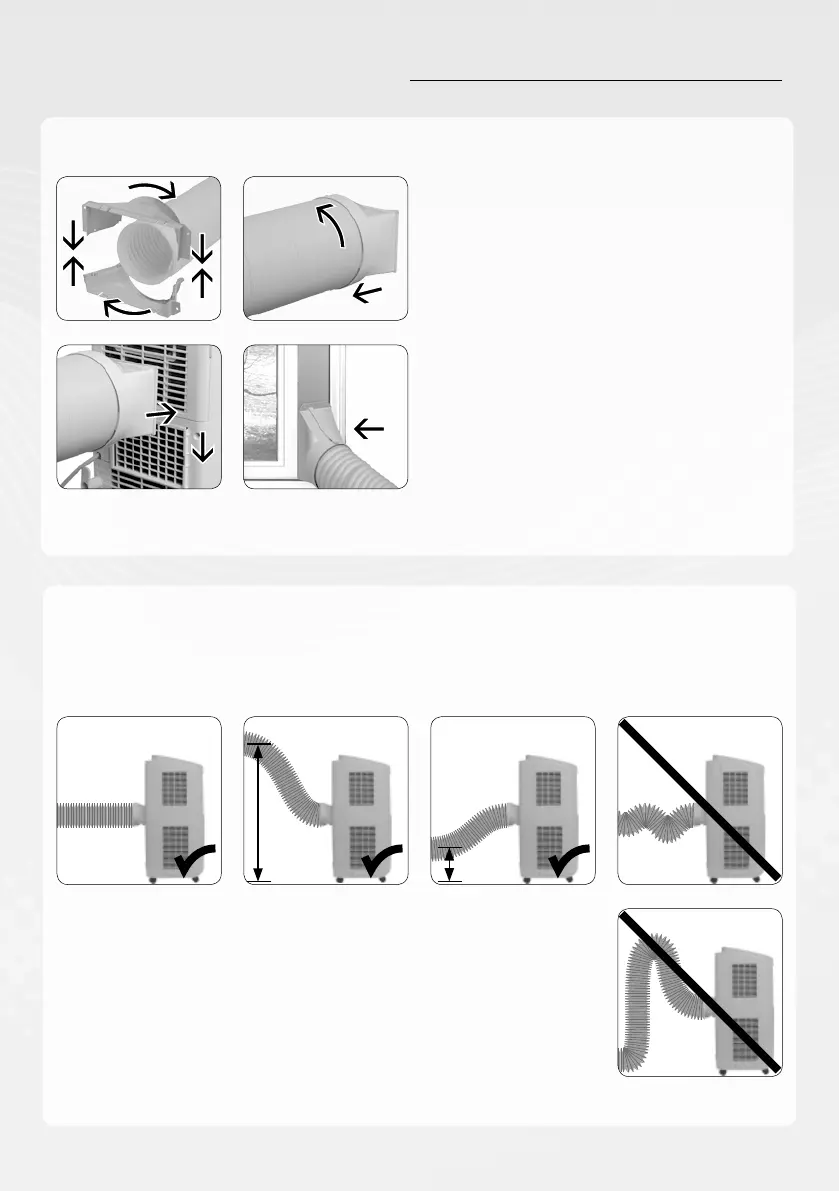

Montage:
1. Verbindungsstück a und b durch leichten
Druck miteinander verbinden. Beachten
Sie die Verbindungsstellen von a und b.
Befestigen Sie das Verbindungsstück
am Wärmeableitungsschlauch durch
vorsichtiges Drehen im Uhrzeigersinn.
2. Befestigen Sie das Verbindungsstück
c am anderen Ende des
Wärmeableitungsschlauchs durch
vorsichtiges Drehen im Uhrzeigersinn.
3. Fügen Sie das Verbindungsstück c mit der
Oberseite nach oben gerichtet in die Nut, bis
es einrastet.
1.
3. 4.
2.
Für eine eziente Kühlung sollte der Wärmeableitungsschlauch so kurz und gerade wie möglich
gehalten werden, um eine reibungslose Wärmeabfuhr zu gewährleisten.
max. 130 cm
min.
40 cm
Die Länge des Wärmeableitungsschlauchs sollte 1 m nicht
überschreiten.
Bei der Installation des Gerätes an der Wand ist sicherzustellen, dass
die Austrittsönung sich zwischen 40 cm und 130 cm über dem Boden
befindet.
Den Wärmeableitungsschlauch nicht durch ein anderes
Wärmeableitungsrohr verlängern. Nicht übermäßig knicken, da dies zu
Funktionsstörungen führen kann.
