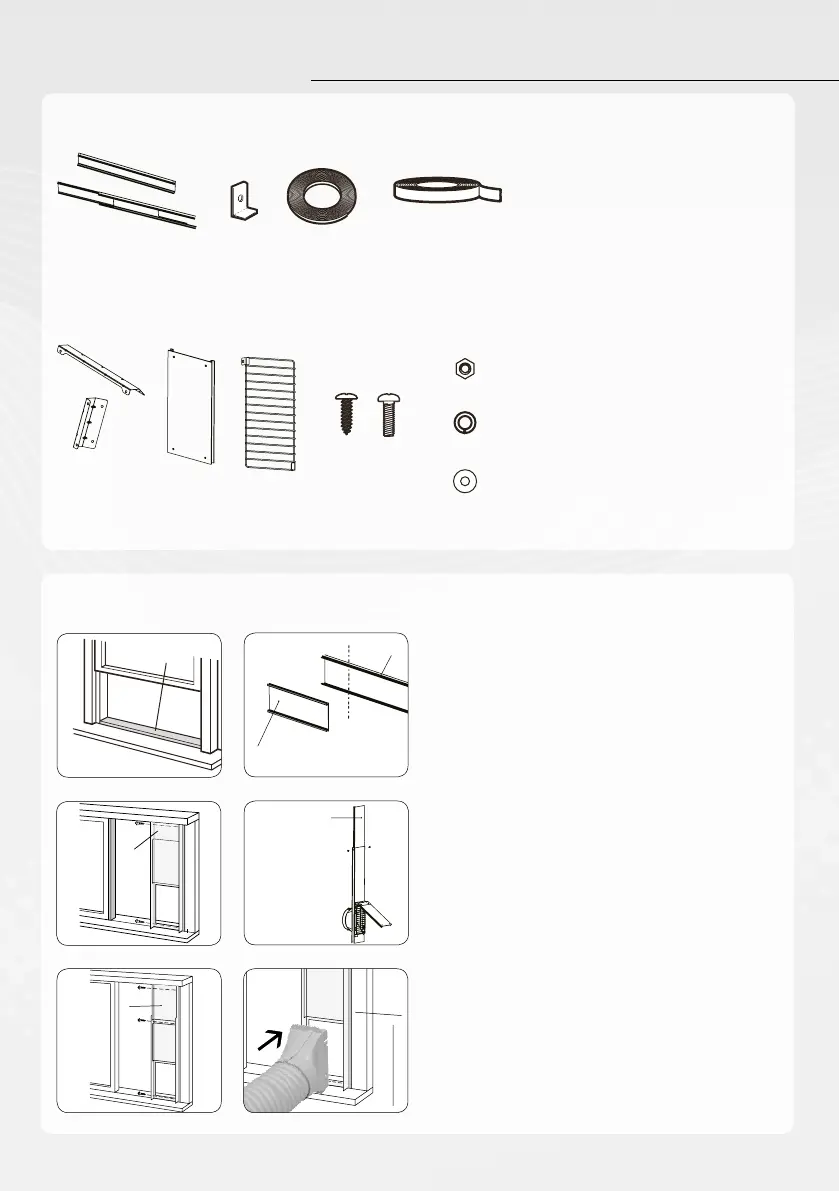

FENSTERMONTAGE
Installation an einem vertikalen Schiebefenster mit einer Höhe von weniger als 520 mm
Fensterinstallationszubehör
Optionales Zubehör
1. Schneiden Sie das (selbstklebenden)
Schaumband B auf die geeignete Länge zu
und befestigen Sie es am Fensterflügel.
2. Entfernen Sie das Schiebeelement (a) aus
der Fensterscheibe (b) und schneiden Sie
die Fensterscheibe auf die gleiche Breite zu
wie das Fenster.
3. Önen Sie den Fensterflügel und setzen Sie
die Fensterscheibe in den Fensterrahmen
ein. Sichern Sie die Fensterscheibe (b) am
Fensterrahmen mit 2 Schrauben.
4. Schieben Sie das Schiebeelement, bis es
genau in die Fensterrahmenhöhe passt.
5. Sichern Sie die Fensterscheibe am
Fensterrahmen mit 3 Schrauben.
6. Führen Sie das Verbindungsstück des
Wärmeableitungsschlauchs in die Önung
der Fensterscheibe ein und befestigen Sie
es.
1.
3.
B
1
5
2
6
3
7
4
8 9
10
11
12
2.
a
b
b
5.
a
6.
4.
a
1 Fenstermontageschienen (3)
2 Fensterhaken
3 Schaumring A
4 Schaumband B (2)
5 Stützteile (2)
6 Regenschutz
7 Schutzgitter
8 Schraube (2)
9 Bolzen (4x)
10 Unterlegscheibe (4x)
11 Federscheibe (4x)
12 Schraubenmutter (4x)
