ACCESSOIRES

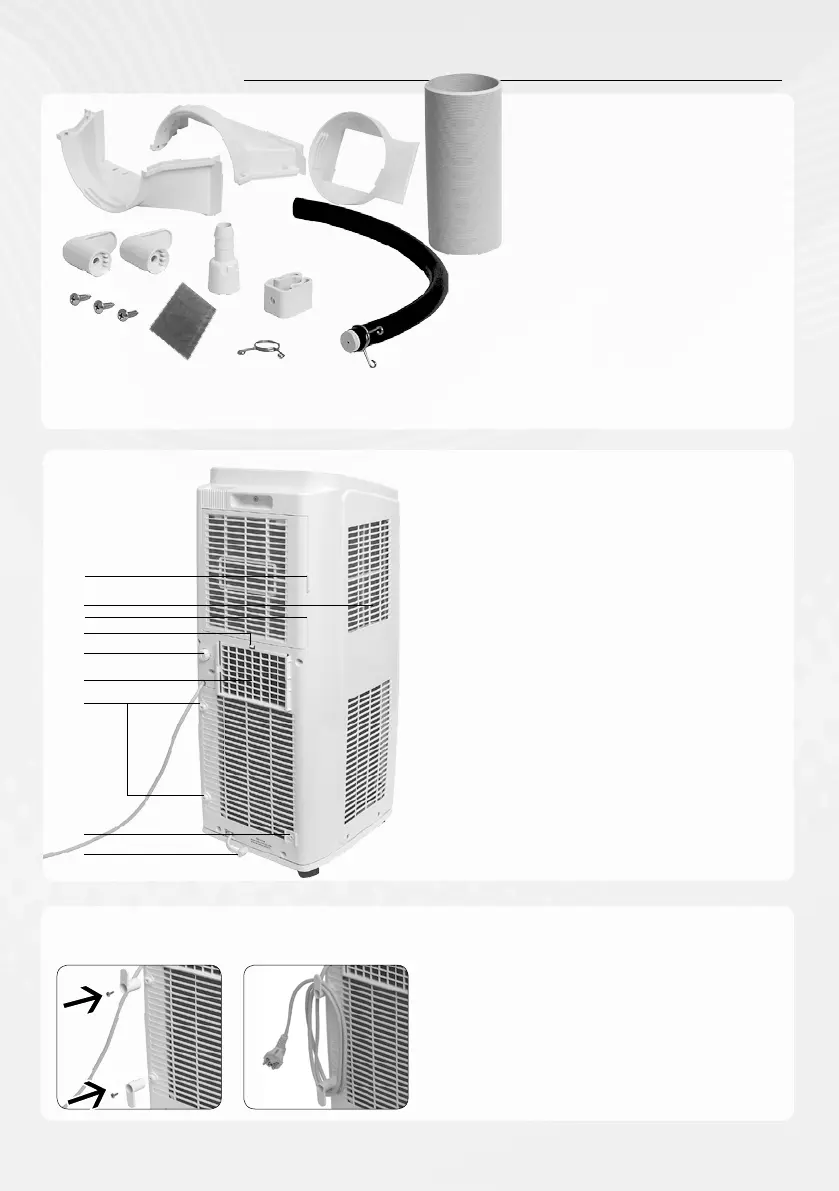

Installation de crochets de câble
Fixer les crochets de câble aux points de fixa-
tion avec les vis tel qu’illustré à la figure 1.
Enrouler le câble d’alimentation autour des
crochets de câble comme sur la figure 2.
Plus d’accessoires voir « Installation de vitrage »
1
b
2
4
3
5
6
7
8
1 Capot du filtre
2 Entrée d’air
3 Orifice de purge central
4 Attache de fixation
5 Rainure pour
6 tuyau d’évacuation de chaleur
7 Points de fixation pour les
crochets de fixation du câble
8 Point de fixation pour le clip
de tuyau de purge
9 Orifice de purge inférieur
1 Pièces d’assemblage a et b
et c
2 2 crochets de câble
3 3 vis
4 Filtre à charbon
5 Adaptateur de tuyau de
vidange
6 Clip de tuyau
7 Collier de tuyau
8 Bouchon en caoutchouc
9 Tuyau de vidange
10 Tuyau d’évacuation de
chaleur
a
1
2
3
5
4
6
7
8
9
10
c
2. 1.
