TUyAU D’ÉVACUATION DE CHALEUR
Installer le tuyau d’évacuation de chaleur
Installation

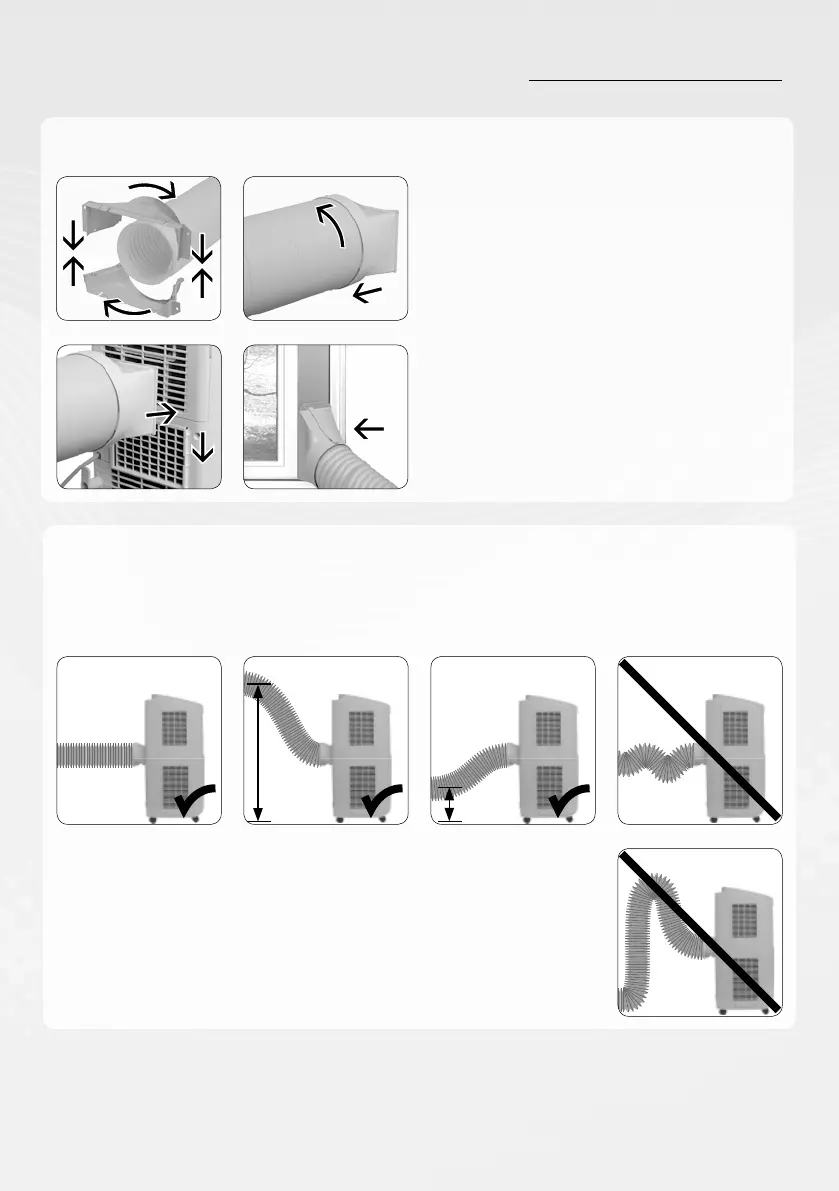

Assemblage :
1. Raccordez l’assemblage a et b en ap-
puyant fermement. Respectez les points
de montage a et b. Fixer l’assemblage
sur le tuyau d’évacuation de chaleur en
tournant doucement dans le sens horaire.
2. Fixer l’assemblage c sur l’autre côté du
tuyau d’évacuation de chaleur en tournant
doucement dans le sens horaire.
3. Insérer l’assemblage c avec le côté
« HAUT » vers le haut dans la rainure
jusqu’à ce qu’il s’enclenche.
1.
3. 4.
2.
Pour un refroidissement ecace, le tuyau d’évacuation de chaleur doit être aussi court que pos-
sible et sans courbure pour assurer une évacuation de chaleur régulière.
max. 130 cm
min.
40 cm
La longueur du tuyau d’évacuation de chaleur ne devrait pas dépasser
1 m.
Lorsque vous installez l’appareil sur un mur, assurez-vous que l’orifice
de sortie est à environ 40 cm à 130 cm du sol.
Ne pas le prolonger en le connectant à un autre tuyau d’évacuation
de chaleur. Ne pas le plier excessivement, car cela pourrait causer un
mauvais fonctionnement.
