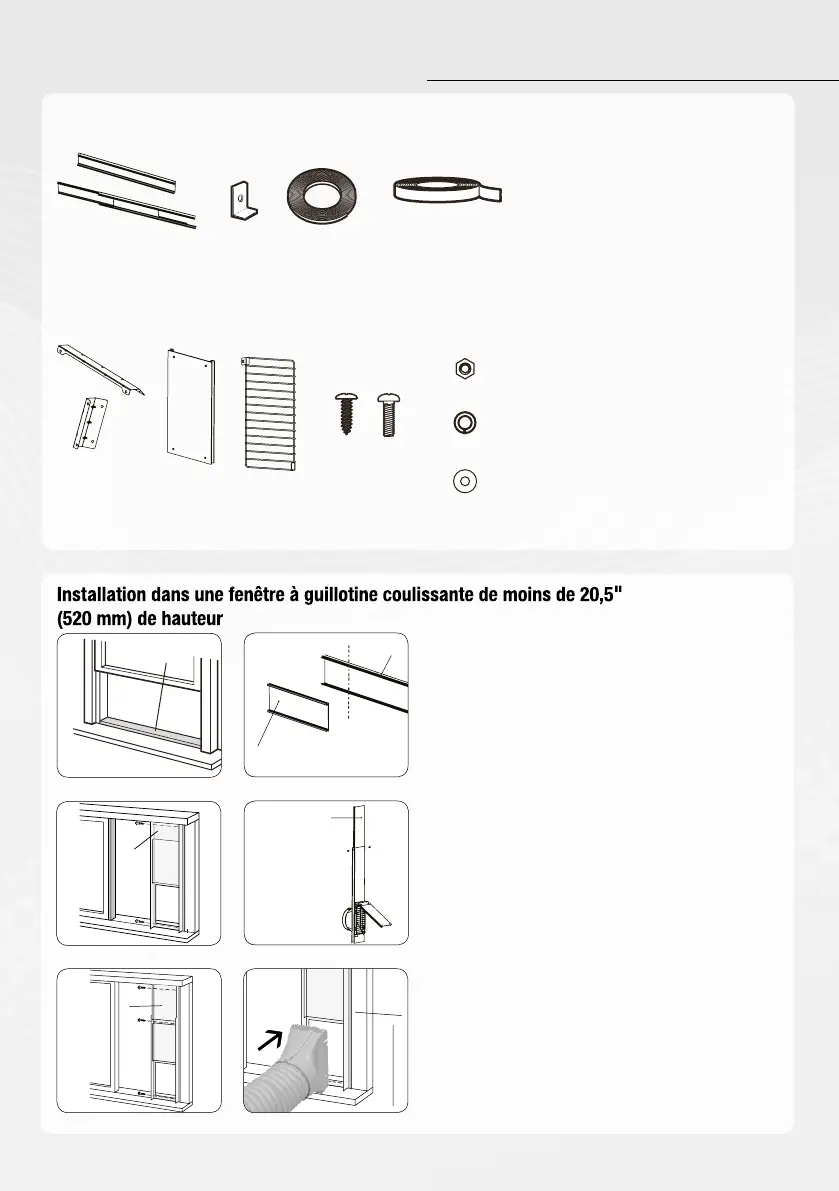

INSTALLATION SUR VITRAGE
Accessoires de montage sur vitrage
Accessoires en option
1. Coupez le ruban isolant B (adhésif) à la
longueur voulue et fixez-le à la fenêtre à
guillotine.
2. Retirez le panneau de réglage (a) du pan-
neau de vitrage (b) et coupez le panneau de
vitrage à la même largeur que la fenêtre.
3. Ouvrez la fenêtre à guillotine et placez le
panneau de la fenêtre sur le châssis de
fenêtre. Fixer le panneau de la fenêtre (b)
sur le châssis de fenêtre avec 2 vis.
4. Faites glisser le panneau de réglage pour
adapter la hauteur de châssis de fenêtre.
5. Fixer le panneau de fenêtre sur le châssis
de fenêtre avec 3 vis.
6. Mettre l’assemblage du tuyau d’évacuation
de chaleur dans l’ouverture du panneau de
la fenêtre, puis sécurisez-le.
1.
3.
B
1
5
2
6
3
7
4
8 9
10
11
12
2.
a
b
b
5.
a
6.
4.
a
1 Châssis de fenêtre (3)
2 Système de fixation à la
fenêtre
3 Ruban isolant A
4 Ruban isolant B (2)
5 Support (2)
6 Protection anti-pluie
7 Grille de protection
8 Vis (2)
9 Boulon (4 x)
10 Rondelle (4 x)
11 Rondelle élastique (4 x)
12 Écrou (4 x)
