8880429 TREUIL ÉLECTRIQUE DE 1 500 LB, 120 V C.A. V 1,0
10 En cas de questions techniques, appelez le 1-800-665-8685

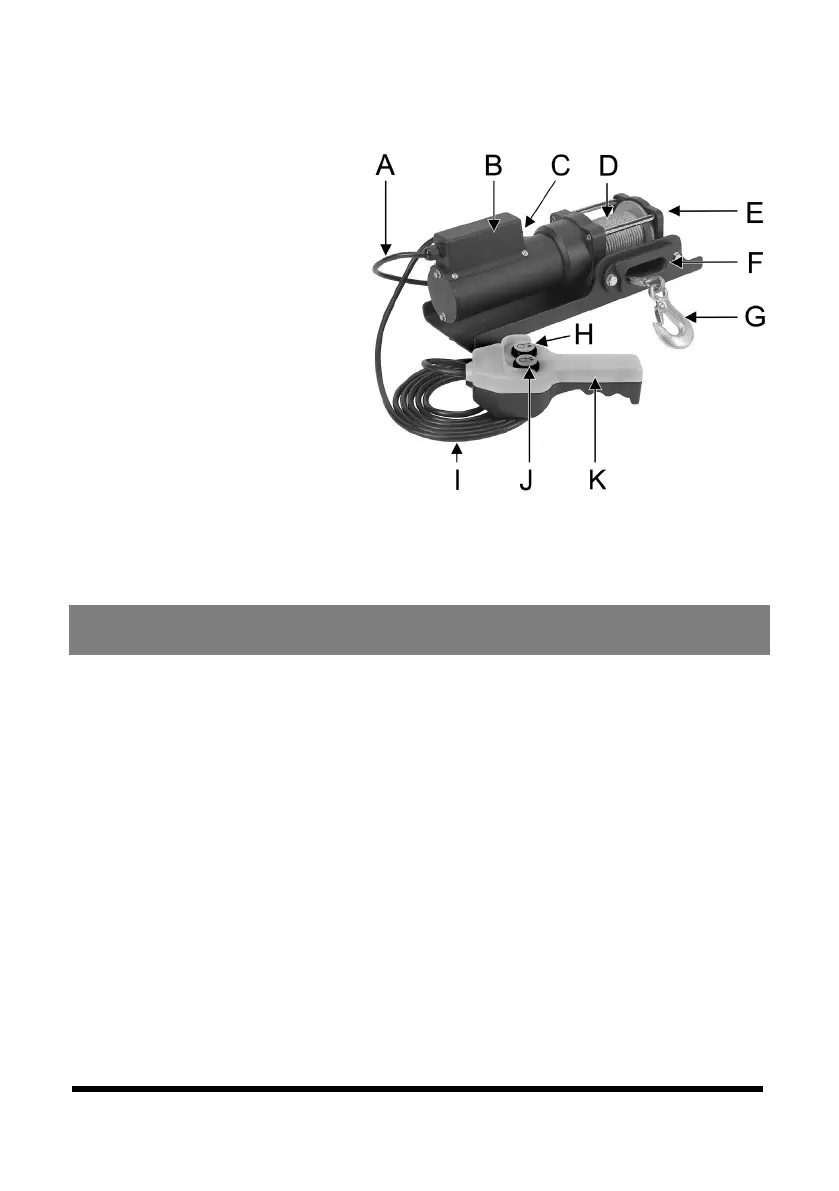

GUIDE D’IDENTIFICATION
A Cordon d’alimentation
B Boîte de contrôle
C Bouton de
réinitialisation de
surcharge
D Câble en acier
E Embrayage (non
visible)
F Guide-câble
G Crochet de charge
H Bouton de
rembobinage
I Câble de
télécommande
J Bouton de déclenchement
K Télécommande filaire
ASSEMBLAGE ET INSTALLATION
Les numéros de référence entre parenthèses (n
o
1) se rapportent à la
liste de pièces comprise. Les lettres de référence entre parenthèses (A)
se rapportent à la clé d'identification comprise.
Les boulons, les rondelles et les écrous doivent tous être de calibre
SAE 5 ou plus.
1. Placez le profilé en U de montage (n
o
36) contre la structure de
montage, il sert de gabarit. Marquez les trous de boulon que
vous utiliserez pour fixer le treuil à la structure.
1.1 Sur une structure de béton, l’installation doit se faire avec
des fixations pour béton.
2. Insérez les boulons à travers le cadre de montage (n
o
6) du treuil
et le profilé en U de montage.
3. Installez le guide-câble (n
o
37) sur l’ouverture latérale du profilé
en U avec un boulon, une rondelle et un écrou serré au couple de
12 pi-lb.
