CARATTERISTICHE TECNICHE - CARACTERISTIQUES TECHNIQUES - TECHNICAL FEATURES - TECHNISCHE DATEN - CARACTERÍSTICAS TÉCNICAS
myaster 3
myaster 4 myaster 5
myaster 3 24
myaster 4 24
myaster 3 110
myaster 5 24
myaster 4 110
Alimentazione - Alimentation - Power supply - Anschluss - Alimentaci n
Assorbimento - Consommation - Absorption - Stromaufnahme - Absorción de línea
Potenza - Puissance moteur - Motor power - Motorleistung - Potencia
Condensatore - Condensateur - Capacitor - Kondensator - Condensador
Protezione termica - Protection thermique - Thermic protection
Thermoschutz - Protecci n térmica
Spinta max - Poussée - Maximum thrust - Drehmoment - Empuje máx
Grado IP - Classe IP - IP level - Schutzart IP - Grado de protección IP
Giri motore - Vitesse moteur - Motordrehzahl - Rotación del motor
Temperatura di funzionamento - Température de service - Working temperature
Temperaturbereich - Temperatura de servicio
Lunghezza max anta - Vantail maximum - Leaf’s maximum length
Max. Flügelgellänge - Longitud máx. hoja
Peso max anta - Poids maximum du vantail - Leaf-s maximum weight
Max. Flügelgewicht - Peso máx. hoja
Corsa max - Course standard - Standard stroke - Laufweg - Carrera máx.
Angolo max di apertura - Angle max d’ouverture - Maximum opening
Max. Öffnungswinkel - Ángulo máx. de abertura
Tempo di apertura 90° - Temps d’ouverture 90°- 90° opening time
Öffnungszeit - Velocidad angular 90°
Ciclo di lavoro - Cycle de travail - Duty cycle - Benutzungshäufigkeit - Ciclo de trabajo
ó
ó
Revolutions speed -
230V ~ 50Hz
1,2 - 1,7 A
280 W
10 µF
2800 N
54
1400 g/m
110° 110° 110°
40 % 80 % 40 %
150° 150°
24V dc
0,5 - 7,5 A
50 W
110V dc
2,5 - 2,6A
300 W
30 µF
2500 N
54
1600 g/m
3000 N
54
1600 g/m
17” 15”
2,00 m 2,00 m
350 Kg 275 Kg 350 Kg
300 mm 300 mm 300 mm
22” 20” 25” 18”15”
27”
2,75 m 2,50 m 2,00 m
300 Kg 250 Kg 200 Kg 300 Kg
400 mm 400 mm 400 mm
3,50 m 3,00 m 2,75 m
250 Kg
500 mm 500 mm
_____
_____
-20° - +55°C -20° - +55°C -20° - +55°C
1
2
3
4
1
2
3
4
5
5
n° 1 Attuatore / Actionneur / Actuator / Triebwerk / Actuador
n° 1 S1 Staffa / Patte / Bracket / Bügel / Abrazadera
n° 1 PR1 - G1 Kit fissaggio / Kit de fixation / Fixing kit
Kit Befestigung / Kit de fijación
n° 1 S3 Staffa / Patte / Bracket / Bügel / Abrazadera
n° 1 Chiave di sblocco / Clé de deblocage / Release key
Freisetzung des Schlüssel / Llave de desbloqueo
n° 1 Manuale d’Installazione e Uso
Manuel d'Installation et Utilisation
Installation and Use Manual
Handbuch der Installation und des Gebrauchs
Manual de Uso e Instalación.
N° 1 Manuale Generalità / Manuel Generalites
General Instructions manual / Handbuch Allgemeines
Manual Generalidades
A
230V
A
C
C¹
D
F + G
E
D
Descrizione
Description - Description
Beschreibung - Descripción
230Volt
Attuatore - Operateurs
Actuators - Triebwerk
Pistón
Quadro - Electronique
-
Control Unit- Elektroschrank
Elektroschrank
Fotocellula - Photocellule Rx
Photocells Tx
Fotozelle - Fotocélulas
Antenna - Antenne - Aerial
Antenne - Antena
A
B
C
C1
E
1
2
3
4
3x1,5+T
2x1,5+T
4x0,75
2x0,75
2x0,75
12Volt
2x1
2x1,5+T
4x0,75
2x0,75
2x0,75
Ricevitore radio - Recepteur radio
Radio receiver - Funkempfganger
Receptor radio
Lampeggiante - Clignotant
Warning light
Blinkleuchte - Intermitente
Selettore a chiave
Selecteur a clé - Key contactor
Selector de llave - Schlusselchalter
G
F
D
5
6
7
2x0,75
2x0,75
2x0,75
2x0,75
2x0,75
2x0,75
myaster 3: Closed = 665 / Open = 980
myaster 4: Closed = 765 / Open = 1180
myaster 5: Closed = 865 / Open = 1380
myaster 3: 410
myaster 4: 510
myaster 5: 610
2020
169
70
99
88
55 63

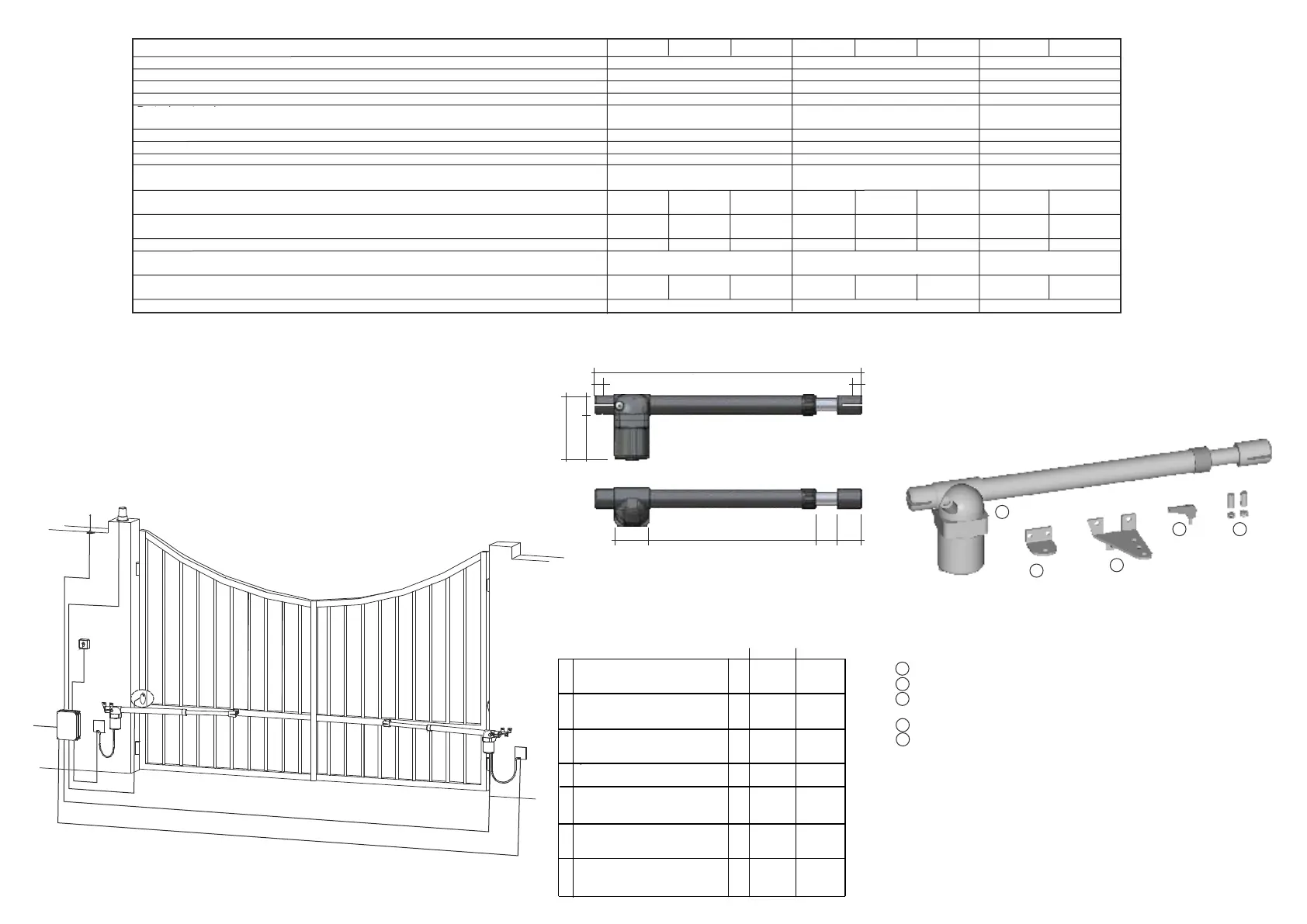

COMPOSIZIONE - COMPOSITION - COMPOSITION
KOMPOSITION - COMPOSICIÓN
SCHEMA FUNZIONALE - SCHÉMA DE PRINCIPE - OPERATIONAL DIAGRAM
FUNKTIONSPLAIN - ESQUEMA FUNCIONAL
CHARAKTERYSTYKA TECHNICZNA
Zasilanie
Zużycie mocy
Moc silnika - Puissance moteur
Kondensator
Ochrona termiczna
Siła maks.
Kat. ochrony IP - Classe IP
Obroty silnika
Temperatura pracy
Maks. długość skrzydła
Skok standardowy - Course standard
Maks. kąt otwarcia
Maks. ciężar skrzydła
Czas otwarcia do 90°
Cykl pracy
SCHEMAT DZIAŁANIA
KOMPONENTY
Zamknięty
Zamknięty
Zamknięty
Otwarty
Otwarty
Otwarty
Opis
Siłowniki
Elektroniczna jednostka sterująca - Electronique
Fotokomórki
Antena
Radioodbiornik
Lampa ostrzegawcza - Clignotant
Stycznik kluczykowy
Siłownik
S1 Wspornik
PR1 - G1 Zestaw montażowy
S3 Wspornik
Klucz zwalniający
Instrukcja montażu i obsługi
Instrukcje ogólne
