33
12
12
1
2
3
4
4
5
6
6
7
8
9
10
11
13
14
15
16
17
18
19
22
21
23
20
24
01 MCP04P Copertura posteriore con griglia senza finestra 18 SSM65 Salvamano semilavorato
(Mover 5/8/15 - Cat 5/8) SSC90 Salvamano per catena (Cat)
02 MCP02P Copertura anteriore cieca con finestra (Mover 4 - 19 MPGZ12 Pignone dentato Z12 M4
Cat 4) 20 SIE5O Ingranaggio elic. forato spinato
MCP03P Copertura anteriore con griglia e finestra (Mover 21 Salvamano per IND MOVER
5/8/15 - Cat 5/8) 22 SPG381870 Pignone zinc. Z18 M3/8”
03 MCP05P Fascia di giunzione 23 SPG121770 Pignone Z17 M1/2” per IND MOVER
04 MVIP0510Z Vite M5x10 Zinc. 24 SPIMCSU70 Staffa tirante per catena zinc. + speina
05 MBCT Coperchio trasparente 25 MFCAB Calotta grezza bassa per H45
06 MVIP3595Z Vite parker (6) 3,5x9,5 MFCAAS Calotta grezza per H70
07 Scheda elettronica 26 SST1445 Statore 1400g. H45 (Mover 5 /Cat 5)
08 MBCN Base portascheda nera SST1470 Statore 1400g. H70 (Mover/Cat 8)
09 MVIP0510Z Vite M5x10 Zinc. 27 SALMO45902 Albero finito H45 corto (Mover 5 /Cat 5)
10 SBMO60 Base pressofusa SALMO90 Albero finito H70 (Mover 8 /Cat 8)
11 SNZ90 Nottolino di sblocco 28 SPI12 Staffa motore 12V
12 MVIP0520Z Vite M5x20 zinc. 29 MVIM0520I Vite M5x20 Inox
13 MTP02 Tappo calotta 30 SMT12MO Motore 12V
14 SPMF Micro finecorsa 31 MDS4715 Distanziale 47x15
15 MSPM Soffietto protezione micro 32 MAL12MO Prolunga alberino 12V rullata
16 MMO02 Molla inox per micro finecorsa 33 MMT15M Motore 230V
17 MMA Martelletto per molla MMT15T Motore 380V

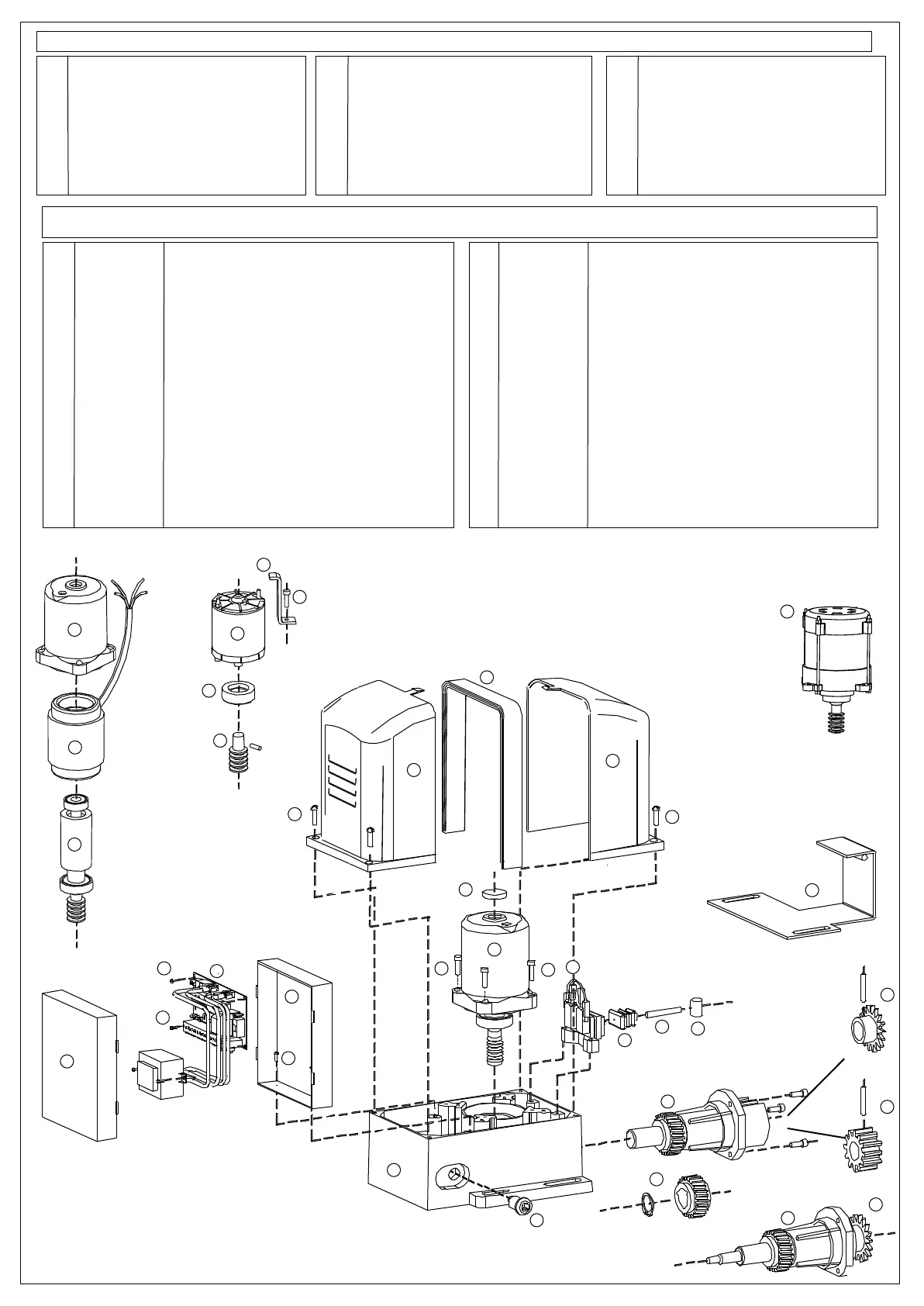

Esploso componenti - Detail eclate - Detaailed design of all the spare
Der durchshnitt den bestandteilen - Estellado componentes
25
230V
380V
MOVER 15
25
26
27
230V
12V
28
29
30
31
32
01 COPERTURA POSTERIORE DOTAZIONI SCORREVOLE 18 SALVAMANO FINITO PER CAT
02 COPERTURA ANTERIORE Chiave di sblocco in zama 22 Pignone Z18 dentato e zincato
03 FASCIA DI GIUNZIONE 15 Soffietto protezione micro CALOTTA FINITA 230V
08 BASE FISSAGGIO CENTRALE NERA 16 Molla inox per micro finecorsa 25 Calotta grezza
05 COPERCHIO TRASP. PER BASE FISS. Sk 17 Martelletto per molla 26 Statore 1400g.
14 PREMONTATO MICRO FINECORSA 27 ALBERO VELOCE FINITO H45 CAT / MOVER 5
11 NOTTOLINO DI SBLOCCO SALVAMANO FINITO ALBERO VELOCE FINITO H70 CAT / MOVER 8
18 Salvamano semilavorato 30 MOTORE 12V FINITO SCORR.
19 Pignone Z12 M4
20 Ingranaggio elicoidale forato e spinato
Ricambi - Parties de rechange - Ersatzteile - Spare parts - Piezas de recambio
