Protool CSP 132 E

32

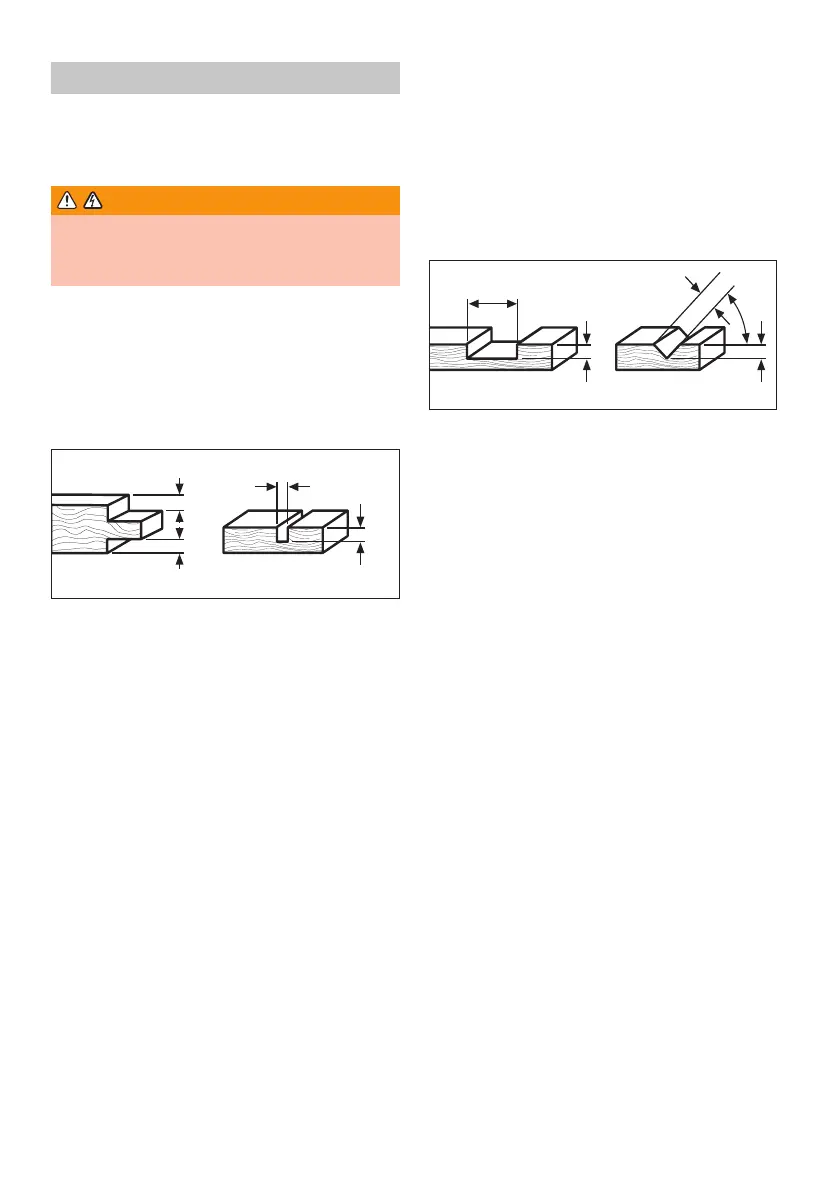

9 Utilisation des accessoires
Vous pouvez élargir le champ d’applications de la
scie avec le dispositif à raboter NS-CSP 250x50
et le dispositif à moiser RS-CSP 160x80 vendus
dans le programme d’accessoires Protool.
AVERTISSEMENT
Risque d’électrocution.
► Avant d’effectuer tout travail sur le ma-
tériel, retirez la fiche secteur de la prise.
9.1 Dispositif à raboter
NS-CSP 250x50
Le dispositif à raboter, n° de commande 624 337,
vous permet de fraiser des rainures et des mortai-
ses avec une profondeur maximale de 80 mm et
une largeur maximale de 50 mm (voir les schémas
ci-dessous).
max 80 mm
max 36 mm
50 mm
80 mm
Ajustez la scie sur la profondeur minimale de
coupe.
Retirez la lame de scie [3-3] comme cela est décrit
au paragraphe 7.7 (Remplacement de la lame de
scie).
Dévissez les pièces suivantes :
tôle de recouvrement [5-1] du capot de protec-
tion
tôle de recouvrement [5-2] du capot de protec-
tion du mouvement pendulaire
tubulure d’aspiration [5-3]
couteau diviseur [5-4]
Placez la tête à raboter nettoyée [6-3] conformé-
ment à la fi gure et vissez-la fermement. Veillez
alors à la position correcte de la bride de fi xation
[6-1] et de la bride de serrage [6-2]. Les perçages
de la tête à raboter [6-3] doivent pouvoir s’insérer
dans les tenons d’entraînement de la bride de fi xa-
tion [6-1]. Pour contre-bloquer, insérez la goupille
[6-4] dans le perçage de la tête à raboter.
Vissez le capot de recouvrement [6-5] sur le sup-
port oscillant [6-6].
Vissez le capot de recouvrement [6-7] sur le capot
de protection [6-8].
Ajustez la profondeur de fraisage, comme cela est
décrit au paragraphe 7.2 (Réglage de la profon-
deur de coupe).
9.2 Dispositif à moiser RS-CSP 160x80
Le dispositif à moiser, n° de commande 624 339,
vous permet de fraiser des rainures, des fraisages
et des moises comme cela est représenté dans les
schémas ci-dessous. A ces fi ns, le dispositif à moi-
ser peut être pivoté au maximum jusqu’à 45°.
80 mm
max 56 mm
max 50 mm
80 mm
45°
Ajustez la scie sur la profondeur minimale de
coupe.
Retirez la lame de scie [3-3] comme cela est décrit
au paragraphe 7.7 (Remplacement de la lame de
scie).
Dévissez les pièces suivantes :
tôle de recouvrement [5-1] du capot de protec-
tion
tôle de recouvrement [5-2] du capot de protec-
tion du mouvement pendulaire
tubulure d’aspiration [5-3]
couteau diviseur [5-4]
Placez la tête à moiser nettoyée [7-3] conformé-
ment à la fi gure et vissez-la fermement. Veillez
alors à la position correcte de la bride de fi xation
[7-1] et de la bride de serrage [7-2]. Les perçages
de la tête à moiser [7-3] doivent pouvoir s’insérer
dans les tenons d’entraînement de la bride de fi xa-
tion [7-1]. Pour contre-bloquer, insérez la goupille
[7-4] dans le perçage de la tête à moiser.
Vissez le capot de recouvrement [7-5] sur le sup-
port oscillant [7-6].
Vissez die capot de recouvrement [7-7] sur le ca-
pot de protection [7-8].
Ajustez la profondeur de fraisage, comme cela
est décrit au paragraphe 7.2 (Réglage de la pro-
fondeur de coupe) ainsi que l’angle de fraisage,
comme cela est décrit au paragraphe 7.3 (Réglage
de l’angle de coupe).
Vous pouvez lire la profondeur de moise en fonc-
tion de l’angle de fraisage dans le tableau sur le
capot de protection.
