134

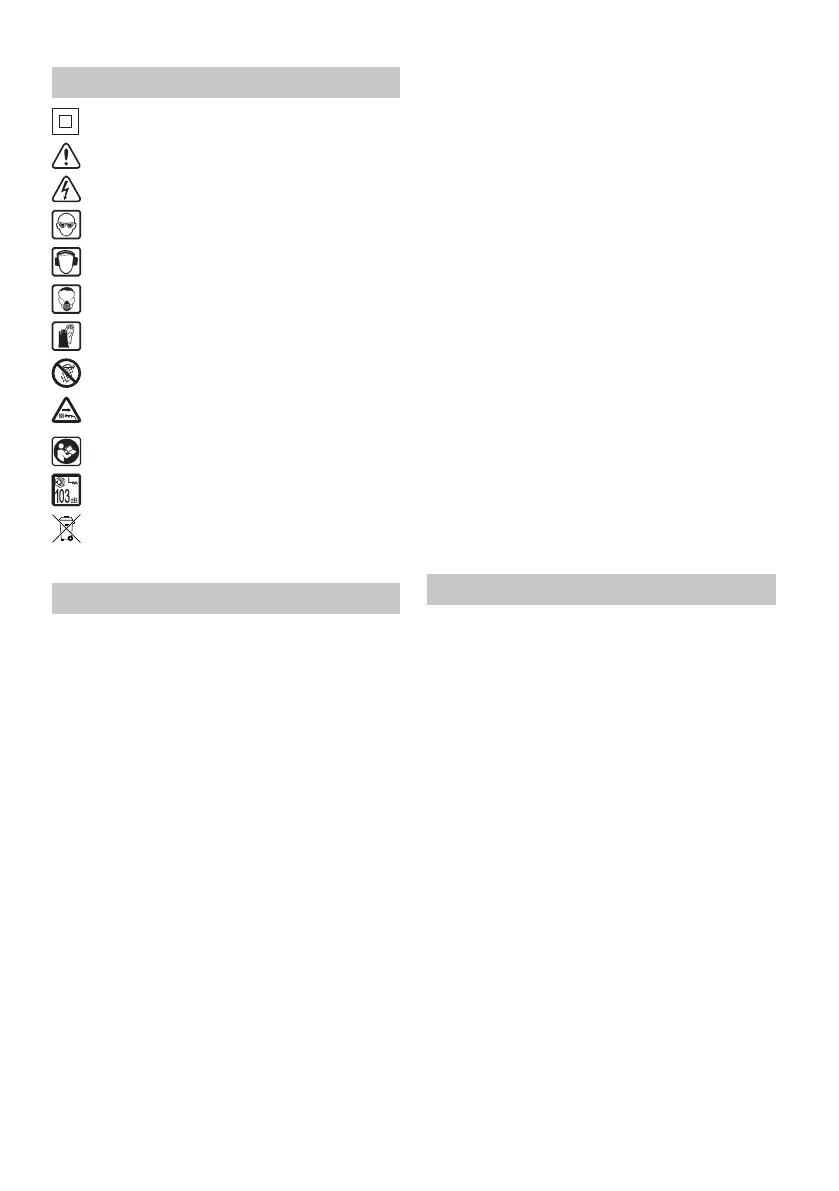

2 Symboler
Dobbelisolering
Advarsel mot generell fare
Advarsel om elektrisk støt
Bruk vernebriller!
Bruk hørselvern!
Bruk maske mot støv!
Bruk vernehansker!
Skal ikke utsettes for regn!
Ta ut strømkontakten øyeblikkelig
hvis den kuttes eller blir skadet
Les anvisning / merknader
Akustisk utgangsverdi
Ikke kommunalt avfall
► Merknad, tips
3 Betjeningselementer
[1-1] Deblokkering knapp
[1-2] På/av knapp
[1-3] Parallellanlegg
[1-4] Sverddeksel
[1-5] Manuell klemskrue
[1-6] Førerskinne
[1-7] Hjelpehåndtak foran
[1-8] Oljemålingsinstrument
[1-9] Oljelokk
[1-10] Avsugingstykket
[1-11] Justeringshjul for kjede
[1-12] Justering for oljetilførsel
[1-13] Låsehåndtak for vippelås
[1-14] Turtallvelger
[1-15] Hjelpehåndtak bak
[1-16] Parallellstopp
[2-1] Dekke til kjededrev
[2-2] Festehjul
[2-3] Kjede
[2-4] Sverd
[2-5] Hull for strammeskrue
[2-6] Spenningsbolt
[2-7] Spennskrue
[2-8] Kjededrev
[2-9] Spenningshjul
[3-1] Låsehåndtak for vippelås
[4-1] Kuttindikator for 0°
[4-2] Håndskrue for kuttvinkeljustering
[4-3] Gjæringsindikator
[4-4] Kuttindikator for 45°
[4-5] Kuttindikator for 60°
[4-6] Kuttprofi lindikator for 0°
[5-1] Oljenivåindikator
[5-2] Justering for oljetilførsel
[6-1] Tilleggshåndtak
[7-1] Sverd
[7-2] Klemme
[7-3] Innstillbar vinkelindikasjon
[7-4] Tilkoplingsfjær
[7-5] Hurtigklemme
[8-1] Hurtigseegerring
[8-2] Pakning
[8-3] Kjededrev
[8-4] Spindel
Tilbehøret som blir vist eller beskrevet tren-
ger ikke å følge med dette verktøyet.
4 Bruksområder
4.1 Beskrivelse
SSP 200 EB motorsagen ble utviklet for
universaltømrerarbeid, Maskinen kan gjøre
rettvinklede kutt og justerbare vinkelkutt
til en dybde på 200 mm. Flere typer kjeder
lar deg velge riktig verktøy for jobben. En
kuttvinkel som er større enn 60° kan stilles
inn hurtig og nøyaktig ved å bruke to vippe-
segmenter og en lettleslig gjæringsindika-
tor. Maskinen er utstyrt med et uttrekkbart
parallellanlegg og kan settes på begge si-
dene av anlegget og garanterer et rett, nøy-
aktig kutt. Sverdet kan hurtig vippes 10°
bakover. Kjedestrammingen kan justeres
enkelt med et hjul som er lett tilgjengelig
fra hovedhåndtaket. En hensiktsmessig for-
met port for å føre sagstøvet unna, holder
maskinen ren og kan festes til en støvsuger-
slange. Under saging, mottar kjede optimal
mengde smøring fra oljematingspumpen.
Når den er slått på, kjører motoren jevnt
opp til maksimum turtall, takket være den
elektroniske styreenheten. Motoren er elek-
tronisk beskyttet. I tilfelle utilsiktet overbe-
lastning, slås den av automatisk. Hvis den
