204

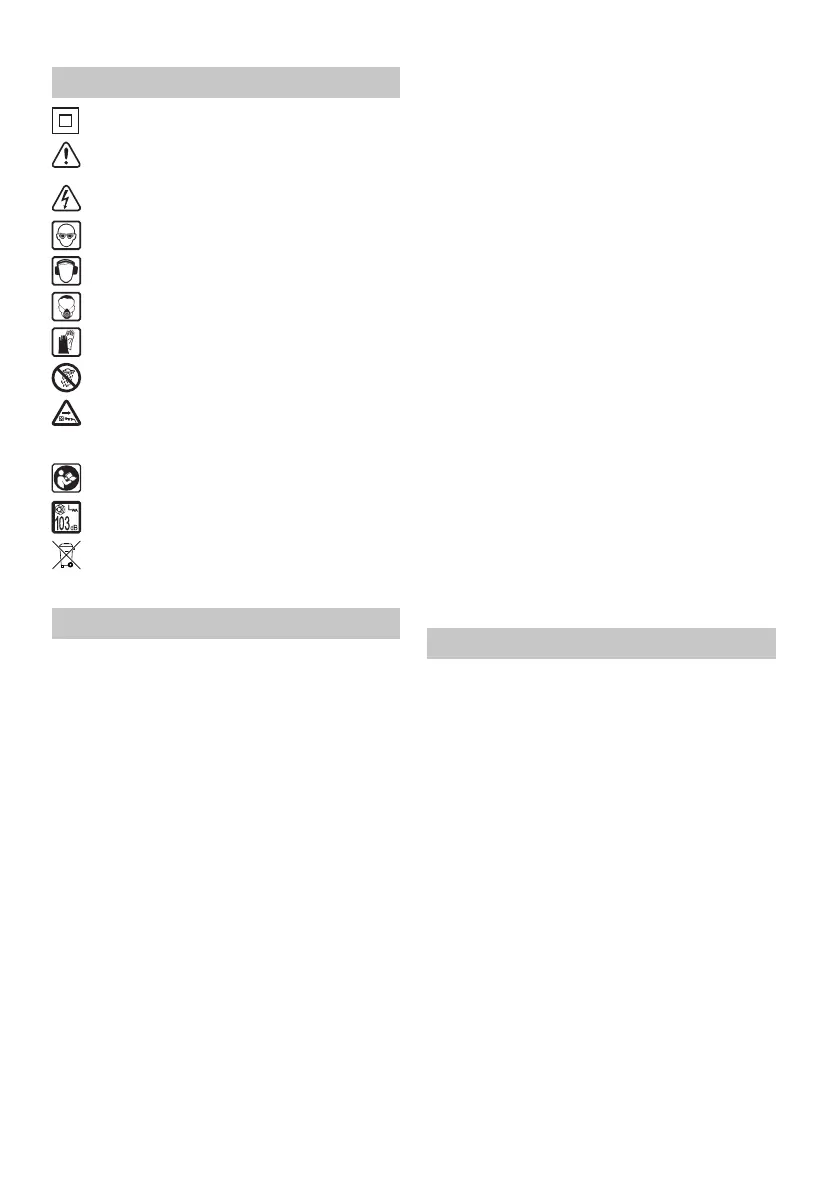

2 Symboly
Dvojitá izolácia
Varovanie pred všeobecným
nebezpečenstvom
Varovanie pred úrazom elektrickým
prúdom
Používajte ochranné okuliare!
Noste chrániče sluchu!
Noste masku proti prachu!
Používajte ochranné rukavice!
Nevystavujte dažďu!
V prípade poškodenia alebo prere-
zania pohyblivého prívodu okamžite
odpojte vidlicu od elektrickej siete
Prečítajte návod na prevádzku /
Bezpečnostné pokyny
Hodnota akustického výstupu
Nepatrí do komunálneho odpadu
► Upozornenie, rada
3 Ovládacie prvky
[1-1] Deblokačné tlačidlo
[1-2] Tlačidlo spínača
[1-3] Vodiace pravítko
[1-4] Kryt vodiacej lišty
[1-5] Ručná skrutka upínača
[1-6] Vodiace sane
[1-7] Predné prídavné držadlo
[1-8] Olejoznak
[1-9] Uzáver olejovej nádrže
[1-10] Otočný odsávací nástavec
[1-11] Koliesko napínania reťaze
[1-12] Koliesko dávkovania množstva oleja
[1-13] Upevňovacia páčka pre aretáciu
záklonu
[1-14] Predvoľba otáčok
[1-15] Zadné prídavné držadlo
[1-16] Paralelný doraz
[2-1] Kryt reťazového kolesa
[2-2] Upevňovacie koliesko
[2-3] Reťaz
[2-4] Vodiaca lišta
[2-5] Otvor pre čap napínania
[2-6] Napínací čap
[2-7] Upevňovacia skrutka
[2-8] Reťazové koleso
[2-9] Koliesko napínania reťaze
[3-1] Upevňovacia páčka pre aretáciu
záklonu
[4-1] Ukazovateľ rezu pre 0°
[4-2] Ručná skrutka pre nastavenie uhla
rezu
[4-3] Stupnica
[4-4] Ukazovateľ rezu pre 45°
[4-5] Ukazovateľ rezu pre 60°
[4-6] Ukazovateľ rezu odrezku pre 0°
[5-1] Značka množstva oleja
[5-2] Koliesko dávkovania množstva oleja
[6-1] Vymedzovacie skrutky
[7-1] Vodiaca lišta
[7-2] Svorka
[7-3] Nastaviteľné uhlové vedenie
[7-4] Spojovacie pero
[7-5] Rychloupínač
[8-1] Strmeň
ový poistný krúžok
[8-2] Podložka
[8-3] Reťazové koleso
[8-4] Vreteno
Vyobrazené alebo popísané príslušenstvo
nemusí byť súčasťou dodávky.
4 Oblasť použitia stroja
4.1 Popis stroja
Tesárska reťazová píla SSP 200 EB bola vyvi-
nutá pre viacúčelové použitie pri tesárskych
prácach. Strojom je možné vykonávať pra-
vouhlé rezy a nastaviteľné uhlové rezy až do
hĺbky 200 mm. Rôzne typy reťazí zaručujú
možnosť voľby správneho nástroja pre kaž-
dý účel použitia. Uhol rezu až do hodnoty
60° je možné rýchlo a presne nastaviť po-
mocou dvoch výklopných segmentov a dob-
re odčítateľnej stupnice. Stroj je vybavený
vysúvacím vodiacim pravítkom, s možnos-
ťou nasadenia na obe strany vodiacich saní,
ktorý zaručuje presný, rovný rez. Reťazovú
lištu je možné rýchlo sklopiť o 10° dozadu.
Napnutie reťaze sa pohodlne bez nástro-
ja upravuje pomocou kolieska napínania,
ktoré je ľahko prístupné hore na hlavnej
rukoväti. Vhodne tvarovaný otvor pre vy-
hadzovanie pilín zaručuje ich spoľahlivý od-
vod zo stroja a prípadné nasadenie hadice
odsávania. Počas rezu je reťaz optimálne
mazaná olejovým dávkovacím čerpadlom.
