PSB HD8 - Page 17

LFE OUTPUT
LFE INPUT
HD10
SubSeries
BASS LEVEL
CROSSOVER
PHASE
S/N
TRIGGER INPUT
9-30V AC/DC
0°
90°
180°
270°
360°
50
80
150
110
0 10
SubSeries HD
With SUBWOOFER/LFE INPUT
INTÉGRATION avec RÉCEPTEUR A/V / ENTRÉE LFE
INTEGRACIÓN con RECEPTOR de AUDIO-VIDEO/ENTRADA LFE

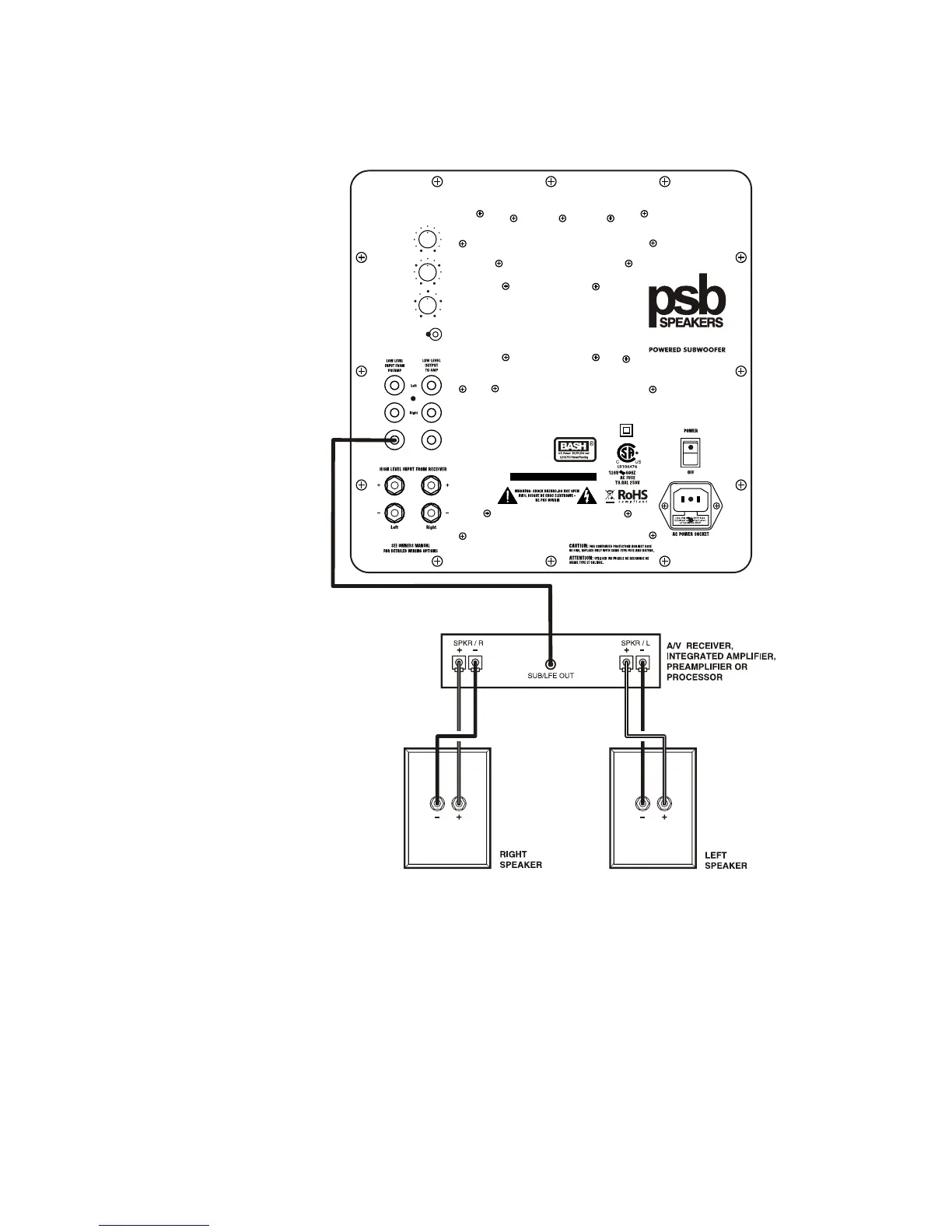

Figure 2
Use this configuration to connect the subwoofer to an A/V receiver or processor's subwoofer/LFE output.
Utilisez cette configuration pour raccorder le haut-parleur de sous-grave à un récepteur A/V ou à la sortie sub/LFE du processeur.
L'interrupteur de l'entrée/dérivation du filtre séparateur de fréquences LFE doit être réglé à « active » seulement si votre sortie de
récepteur/processeur/caisson de grave LFE est filtrée bas-niveau.
Use esta configuración para conectar el subgrave a un receptor de audio/video o a la salida sub/LFE de un procesador. El interruptor
que permite pasar por alto le entrada LFE/red divisora debe ponerse un la posición activa solamente si hay un filtro de pase bajo en
la salida para altavoz subgrave del receptor de audio-video/procesador.
Hook up same for all models—HD10
Back Plate used for illustration.
Le raccordement est le même pour tous
les modèles—Plaque arrière HD10
est utilisée pour fins d'illustration.
La conexión es la misma para todos los
modelos—Se usa el panel posterior del
HD10 como ilustración.
17
