LFE OUTPUT
LFE INPUT
HD10
SubSeries
BASS LEVEL
CROSSOVER
PHASE
50
80
150
110
0 10
S/N
TRIGGER INPUT
9-30V AC/DC
0°
90°
180°
270°
360°
8.0A
8.0A
LFE OUTPUT
LFE INPUT
HD10
SubSeries
BASS LEVEL
CROSSOVER
PHASE
S/N
TRIGGER INPUT
9-30V AC/DC
0°
90°
180°
270°
360°
50
80
150
110
0 10
For this type of connection use standard RCA cables and only if your A/V receiver or processor’s subwoofer/LFE output is low pass filtered.
Pour ce genre de connexion, il faut brancher deux adaptateurs en <<Y>> RCA sur les prises de sortie d'un préamplificateur, d'un
amplificateur intégré ou d'un récepteur.
Para esta conexión se necesita enchufar dos adaptadores RCA tipo "Y" a los conectores de salida de un preamplificador, amplificador
integrado o receptor.

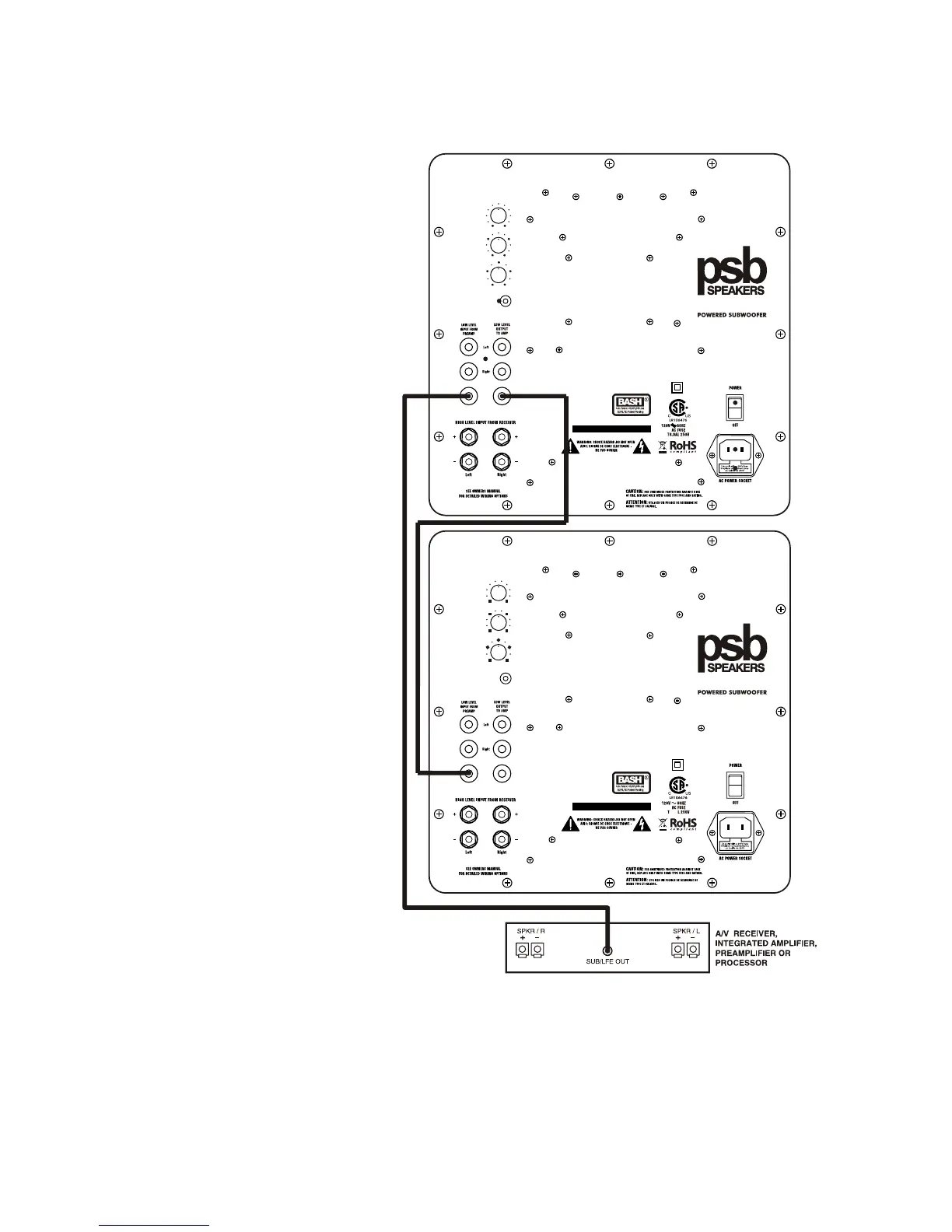

SubSeries HD
With LOW LEVEL INPUT to TWO SUBWOOFERS
Avec ENTRÉE BAS-NIVEAU vers DEUX H.-P DE SOUS-GRAVE
Con ENTRADA de NIVEL BAJO a DOS SUBGRAVES
Figure 5
The LFE input/crossover bypass switch should be set to
active only if your A/V receiver/processor subwoofer/LFE
output is low pass filtered.
Hook up same for all models—HD10 Back Plate
used for illustration.
Le raccordement est le même pour tous les
modèles—Plaque arrière HD10 est utilisée pour
fins d'illustration.
La conexión es la misma para todos los modelos—Se usa
el panel posterior del HD10 como ilustración.
