MENU
9
T * élémètre stadiamétrique
Modes de couleur *
Mode d'opération
Étalonnage de l'image
Choix de signal vidéo de sortie
Réglage de la montre
Élimination des pixels défectueux
Réglage du niveau de luminosité des icônes de menu
Choix des unités de mesure du télémètre*
* Disponible seulment pour les modèles XD.
Le menu comprend les fonctions suivantes:
Focalisation et ajustage de l'image
Ouvrez le couvercle de l'objectif (4). Ajustez la netteté des
pictogrammes, tout en tournant l'anneau d'ajustage dioptrique de
l'oculaire (13).
Pour régler la luminosité de l'écran, appuyez sur le régulateur (5)
brièvement – l'icône de luminosité devrait apparaître dans la partie
supérieure droite de l'écran. Tournez le régulateur pour choisir le
niveau de luminosité (de 0 à 20).
Pour régler le contraste de l'écran, appuyez sur le régulateur (5)
brièvement – l'icône du contraste devrait apparaître dans la partie
supérieure droite de l'écran. Tournez le régulateur pour choisir le
niveau de contraste (de 0 à 20).
Choisissez l'objet d'observation fixe chaud, éloigné d'une certaine
distance, par exemple de 100 m.
Essayez d'obtenir la qualité optimale de l'image, tout en tournant le
galet de focalisation interne de l'objectif (6).
Une fois l'appareil effectué, indépendamment de la distance et
d'autres conditions, il n'est plus nécessaire de tourner le galet
d'ajustage dioptrique précis (13). Il ne convient d'ajuster l'image que
moyennant l'utilisation du galet de focalisation interne de l'objectif (6).
Barre d'etat
La barre d'état dans la partie inférieure de l'écran affiche les informations
suivantes:
3 modes opératoires – “Ville”, “Forêt”, “Reconnaissance”
3 modes d'étalonnage – manuel, automatique, semi-automatique
Zoom numérique 2x (série LD); 2x/4x (série XD uniquement)
Heure en cours
Niveau des piles ou de la batterie externe connectée
Télémètre stadiametrique (disponible pour la série XD uniquement)
Les caméras thermiques Quantum XD sont équipées d'un télémètre
stadiamétrique qui permet à l'utilisateur d'estimer la distance
approximative à un objet de taille connue.
Modèle de l’appareil
Type d’objet de reference
Plage max des mesures
de distance, m / yard
Quantum XD19S
Sanglier
170/
185
Quantum XD38S
Sanglier
335/
370
Quantum XD50S
Sanglier
445/
485
Lièvre
72/
79
Cerf
410/
450
Lièvre
145/
160
Cerf
820/
895
Lièvre
190/
210
Cerf
1080/
1185
Remarque: pour naviguer à travers les unités de mesure - mètres ou
yards – veuillez consulter l'option de menu “Sélection des unités de
mesure".

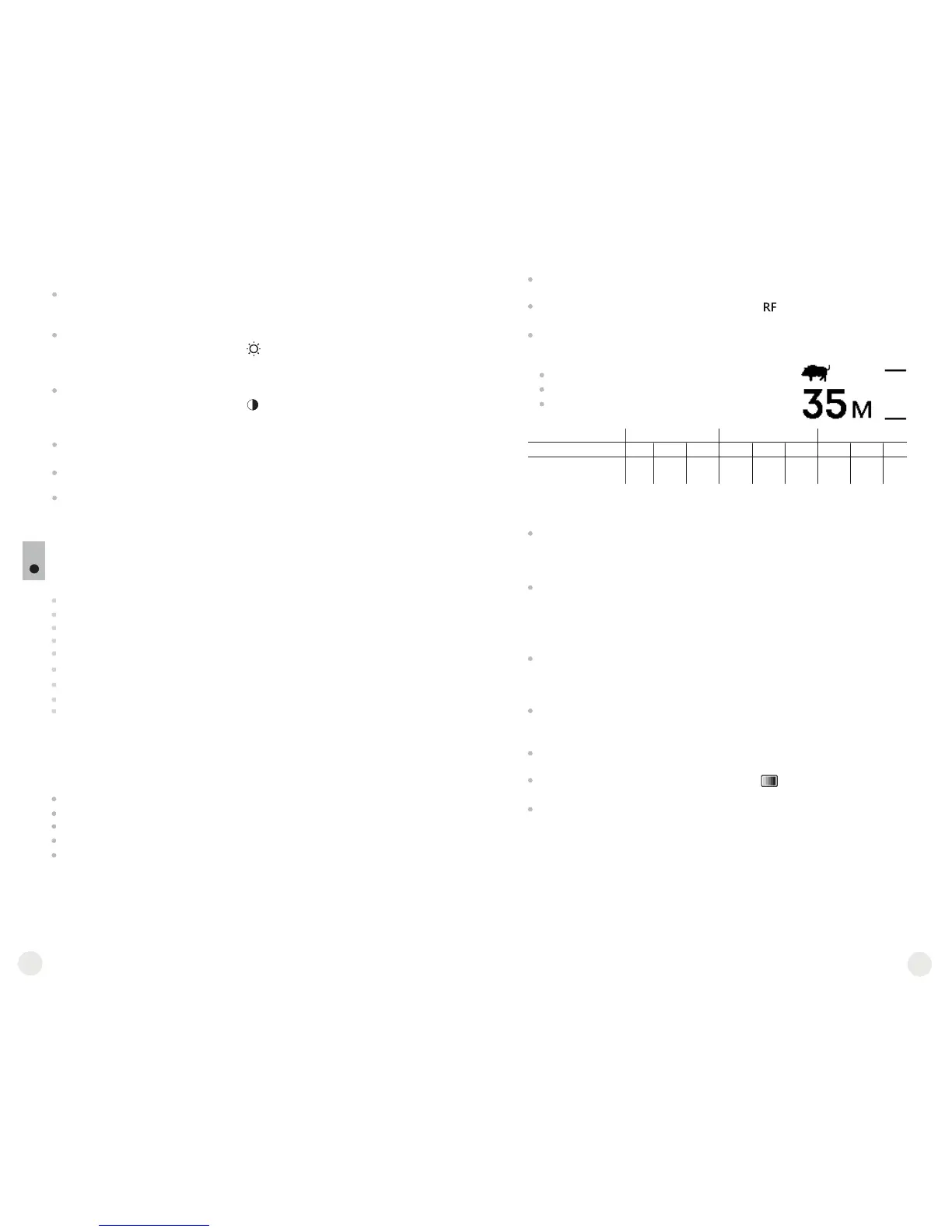

Pour activer le télémètre, appuyez sur le régulateur jusqu'à ce que
vous voyez sur l'écran: deux lignes horizontales pour la mesure, les
lectures de distance mesurée et l'icône de l'objet de référence choisie
(voir Fig.).
Repérez la ligne inférieure fixe sous l'objet observé et, en tournant le
régulateur, déplacez la ligne supérieure par rapport à la ligne inférieure
fixe jusqu'à l'objet observé soit placé pleinement entre les deux lignes.
La distance à l'objet observé est automatiquement recalculée lorsque
vous déplacez la ligne supérieure.
Si la mesure ne se produit pas dans les 2-3 secondes, l'information
disparaît de l'écran. En tournant le régulateur de nouveau, la mesure
de distance est ré-activée.
Modes couleur (disponible sur la série XD uniquement)
Cette option du menu permet à l'utilisateur de changer le mode
standard ("Chaleur blanche/White Hot") dans l’un des multiples modes
couleur.
Appuyez sur le régulateur (5) et le tenez appuyé pendant deux
secondes pour accéder au menu.
Tournez le régulateur pour choisir l’option dans le menu. Appuyez
sur le régulateur.
Tournez le régulateur pour choisir le mode couleur, appuyez sur le
régulateur pour confirmer.
Après avoir quitté le menu, le mode de couleur sélectionné par l'utilisateur
devient un mode par défaut et il est sauvegardé lorsque l’appareil est
éteint. Lorsque vous appuyez sur le bouton "MODE" pendant deux
secondes, le mode couleur passe en mode standard "Chaleur
blanche/White Hot", l'icône apparaît dans la barre d'état.
Pour les caméras thermiques de la série LD, la pression du bouton
"MODE" pendant deux secondes change le mode standard "Chaleur
blanche/White Hot" à "Chaleur noire/Black Hot", l'icône apparaît dans la
barre d'état.
Appuyez sur le régulateur (5) et maintenez-le appuyé pendant deux
secondes pour accéder au menu.
Tournez le régulateur pour choisir l’option dans le menu. Appuyez
sur le régulateur.
Appuyez sur le régulateur pour sélectionner l’un des objets de
référence, dont les dimensions sont approximativement égales aux
objets mesurés suivants :
Objet de reference “Lièvre” – taille 0,3m
Objet de reference “Sanglier” – taille 0,7m
Objet de reference “Cerf” - taille 1,7m
Voici un tableau de la plage de mesure de distance:
