Cinchleitungen vom Steuer-
gerät mit Cincheingängen
(INPUT CH1/2 und CH3/4)
verbinden.
Heck-Lautsprecher 2 - 8 Ohm
Front-Lautsprecher 2 - 8 Ohm
MODE
SELECT
STEREO MONO
INPUT
LEVEL
• •
5V 0.2V
FREQ
ADJUST
• •
50Hz 250Hz
BASS
BOOST
• •
0dB 12dB
X-OVER
SELECT
LP FULL HP
X-OVER
SELECT
LP FULL HP
BASS
BOOST
• •
0dB 12dB
FREQ
ADJUST
• •
50Hz 250Hz
INPUT
LEVEL
• •
5V 0.2V
MODE
SELECT
4CH 2CH
CONTROLS CH3/4 CONTROLS CH1/2
INPUTINPUT
OUTPUT
CH1
CH2
CH3
CH4
+ CH1 - + CH2 - + CH3 - + CH4 -
+ BRIDGED -+ BRIDGED -

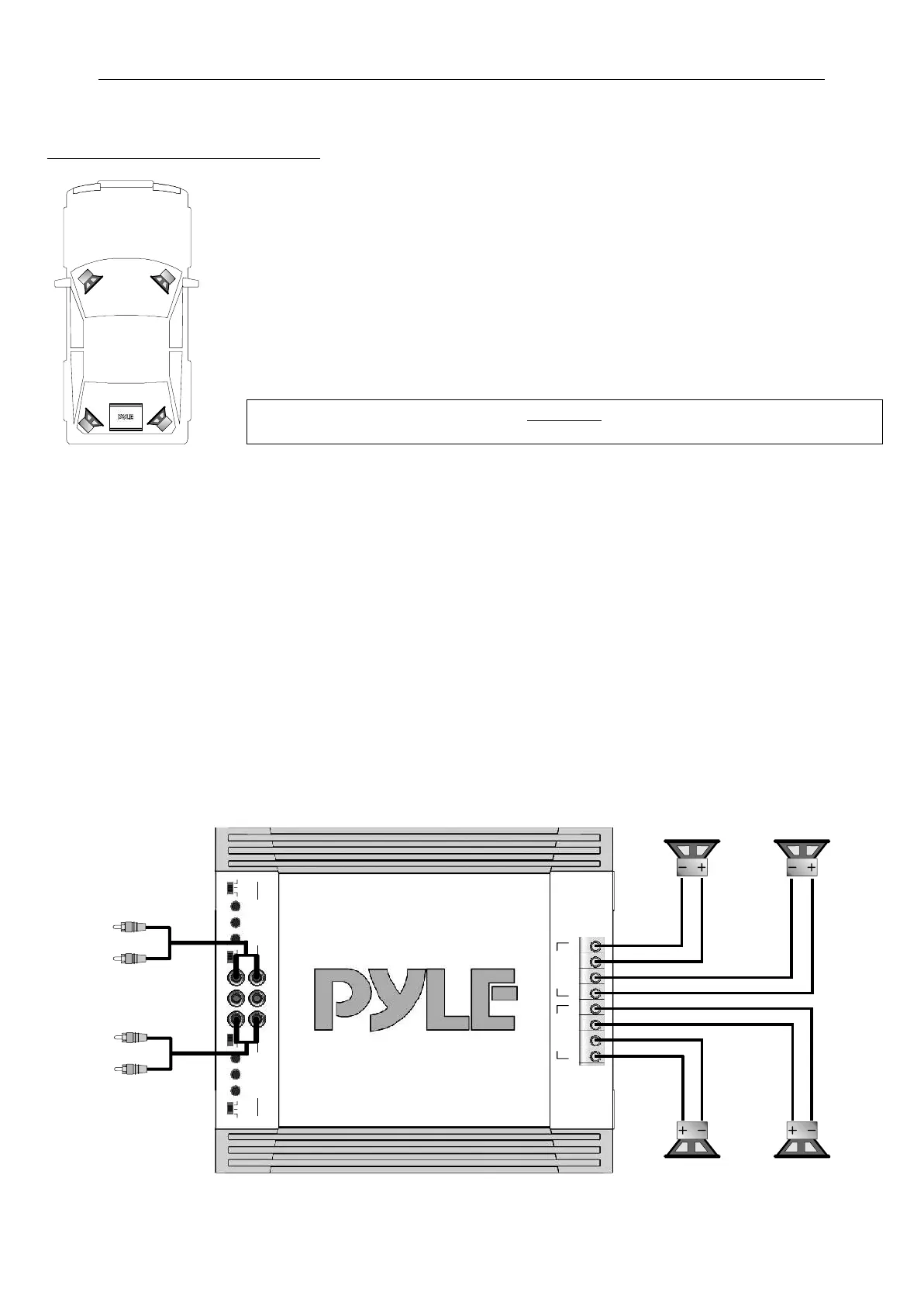

4-Kanal mit Front-/Hecksystem
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
CH1&2 / CH3&4) des Verstärkers mittels zwei Cinchleitungen.
• Verbinden Sie die Front & Heck-Lautsprecher mittels geeignetem Kabel mit den
Lautsprecher-Ausgängen (SPEAKER OUTPUT / + CH1 -, + CH2 -, + CH3 -, und + CH4 -)
des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller Lautsprecher pro Kanal 2 Ohm
nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
4-Kanal Verstärker - Lautsprecher und Cinchanschluss
PDA 4400/PDA 4800
X-OVER SELECT - Schalter (CH1/2 & CH3/4)
• Bei größeren Lautsprechersystemen (ab Ø20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (Ø8.7cm - Ø16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die
Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe
der Systeme liegen und sind über die FREQ ADJUST - Regler einstellbar.
INPUT LEVEL - Regler (CH1/2 & CH3/4)
• Drehen Sie die INPUT LEVEL - Regler gegen den Uhrzeigersinn auf die 5 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam die INPUT LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen
hören.
• Drehen Sie die INPUT LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST - Regler (CH1/2 & CH3/4)
• Die BASS BOOST - Regler sollten Sie in die “0dB” - Stellung bringen.
MODE SELECT - Schalter (CH1/2 & CH3/4)
• Der MODE SELECT - Schalter von CH1/2 muss sich in der “4CH” - Position und der MODE SELECT - Schalter von CH3/4
muss sich in der “STEREO” - Position befinden.
