– 33 –
6-4001Q

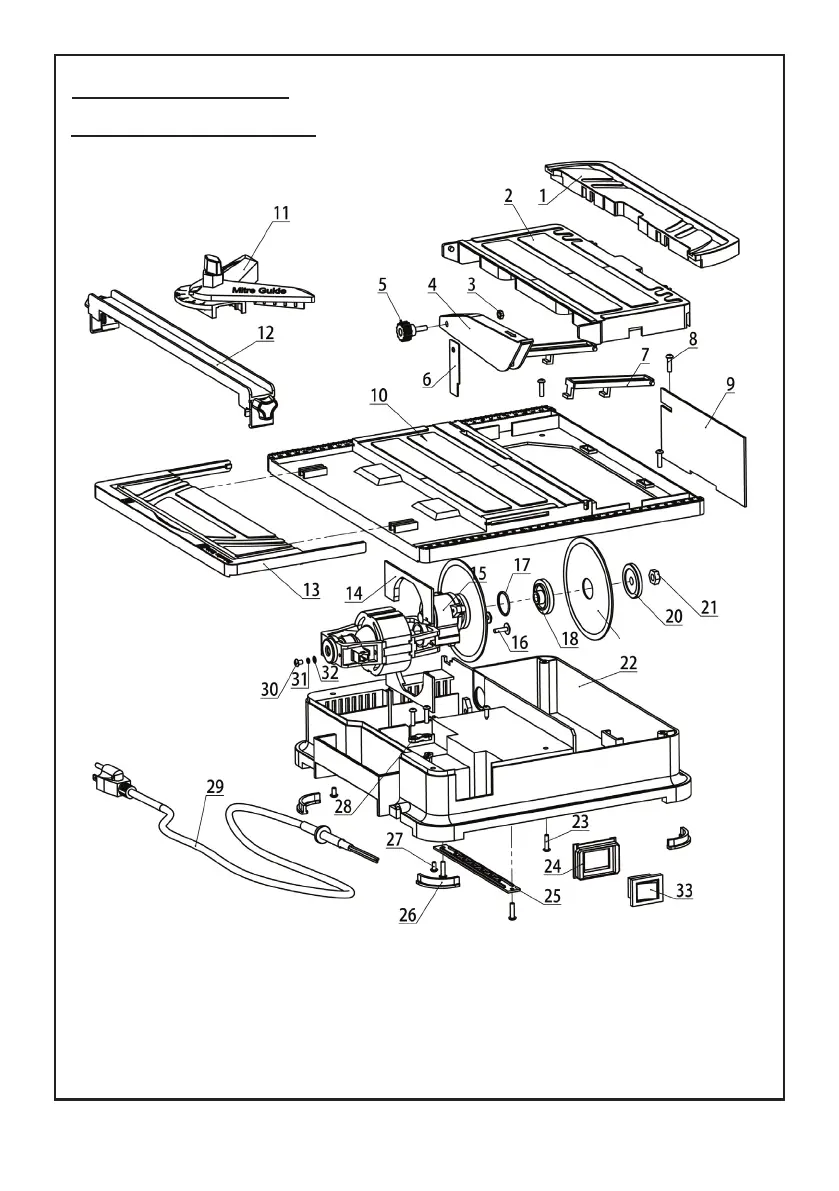

EXPLODED PARTS
PIèCES éSCALATéES
DESPIEzADO
PARTS# PARTS NAME QTY.
22400Q-001 Mesa de extensión lateral 1
22400Q-002 Mesa de corte izquierda 1
22400Q-003 Tuerca M5 1
22400Q-004 Protector para el disco de corte 1
22400Q-005 Botón de bloqueo para el protector del disco
de corte
1
22400Q-006 Soporte para el protector del disco de corte 1
22400Q-007 Soporte para la guía a inglete 2
22400Q-008 Tornillo autorroscantes ST2. 9 x 12-F 3
22400Q-009 Deflector de agua 1
22400Q-010 Mesa de corte central 1
22400Q-011 Guía para ángulo 1
22400Q-012 Guía para corte recto 1
22400Q-013 Mesa de extensión izquierda 1
22400Q-014 Barrera contra el aire 2
22400Q-015 Motor 1
22400Q-016 Tornillo exagonal M4x16 2
22400Q-017 Aro de caucho para sellar 1
22400Q-018 Pestaña interior 1
6-4001Q Disco de corte 1
22400Q-020 Pestaña exterior 1
22400Q-021 Tuerca M8 1
22400Q-022 Base 1
22400Q-023 Tornillo autorroscantes ST4.2 x 15-F 4
22400Q-024 Marco para el interruptor 1
22400Q-025 Bloqueo para el cable de la electricidad 1
22400Q-026 Patas 4
22400Q-027 Tornillo autorroscantes ST4.2 x 9-F 2
22400Q-028 Marco para el cable 1
22400Q-029 Cable de la electricidad 1
22400Q-030 Tornillo de cabeza plana con un receso en cruz 1
22400Q-031 Almohadilla flexible φ4 1
22400Q-032 Arandela con dentadas interiores φ4 1
22400Q-033 Interruptor 1
