C INSTALLASJON AV KLIMAANLEGGET PÅ EN VEGG

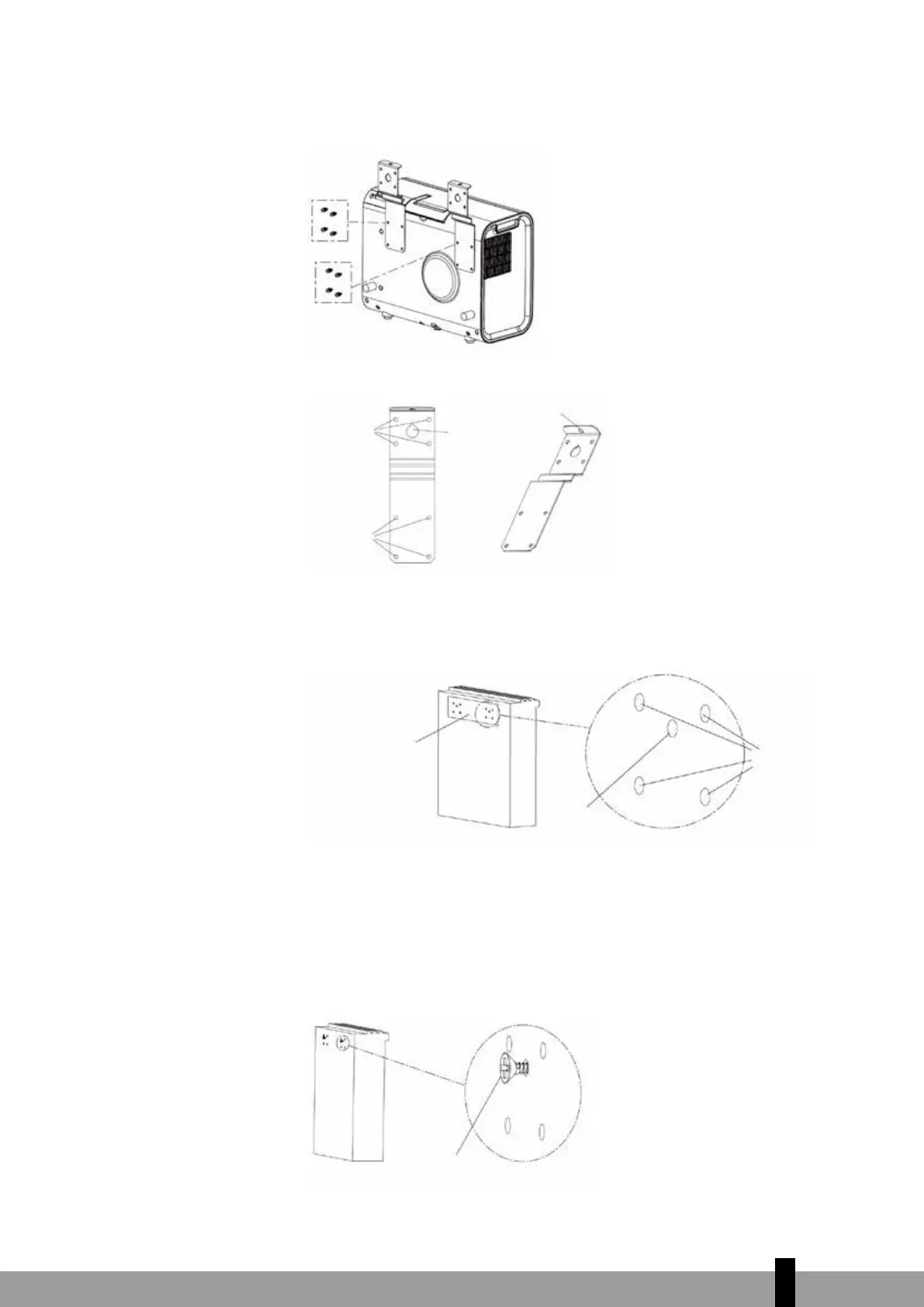

1. Fest braketten 1 på den eksterne enheten med skruer som går gjennom fjærskivene.
BEMERK: Brakett 1, vist i figuren nedenfor.
Festehull
Festehull
for ekstern
enhet
Forinstallasjons-
hull
Sikkerhetshull
2. Velg et passende sted å installere.
BEMERK: Festestedet bør være flatt, solid og pålitelig. Forsikre deg om at det ikke er linjer,
rør, stålstenger og andre faktorer som ikke er egnet for boring.
3. Fest malpapiret godt. Vennligst behold referanselinjenivået.
Festehull
Mal papir
Forinstallasjonshull
Forstørret
gur
4. Bor hull i henhold til størrelsen som kreves i malpapiret. Ved boring må du sørge for at
hullene har riktig posisjon og dybde (må være over 60mm).
BEMERK: 1) Velg riktig type bor.
2) Vennligst bruk beskyttelse for å unngå ulykker.
5. Monter ekspansjonsskruene i hullene før installasjon. Vennligst la det være et mellomrom på
skruen for å henge den eksterne enhet som følgende som på bildet, det er da lettere å gå til
neste trinn, og feste de andre skruene.
Forstørret
gur
Ekspansjonsskrue
u
