El conjunto de tuberías que está conectado a la unidad interior es pesado. Procure que el mismo
no cuelgue nunca suelto de la unidad interior. Durante el montaje de la unidad interior, deberá
procurar que el conjunto de tuberías tenga un apoyo. Debido al peso del conjunto de tuberías, los
tubos de la unidad interior y los del conjunto se doblan fácilmente, pudiéndose incluso romper. La
garantía no cubre los daños en las tuberías de la unidad interior y en las del conjunto de tuberías
originados por una instalación incorrecta.

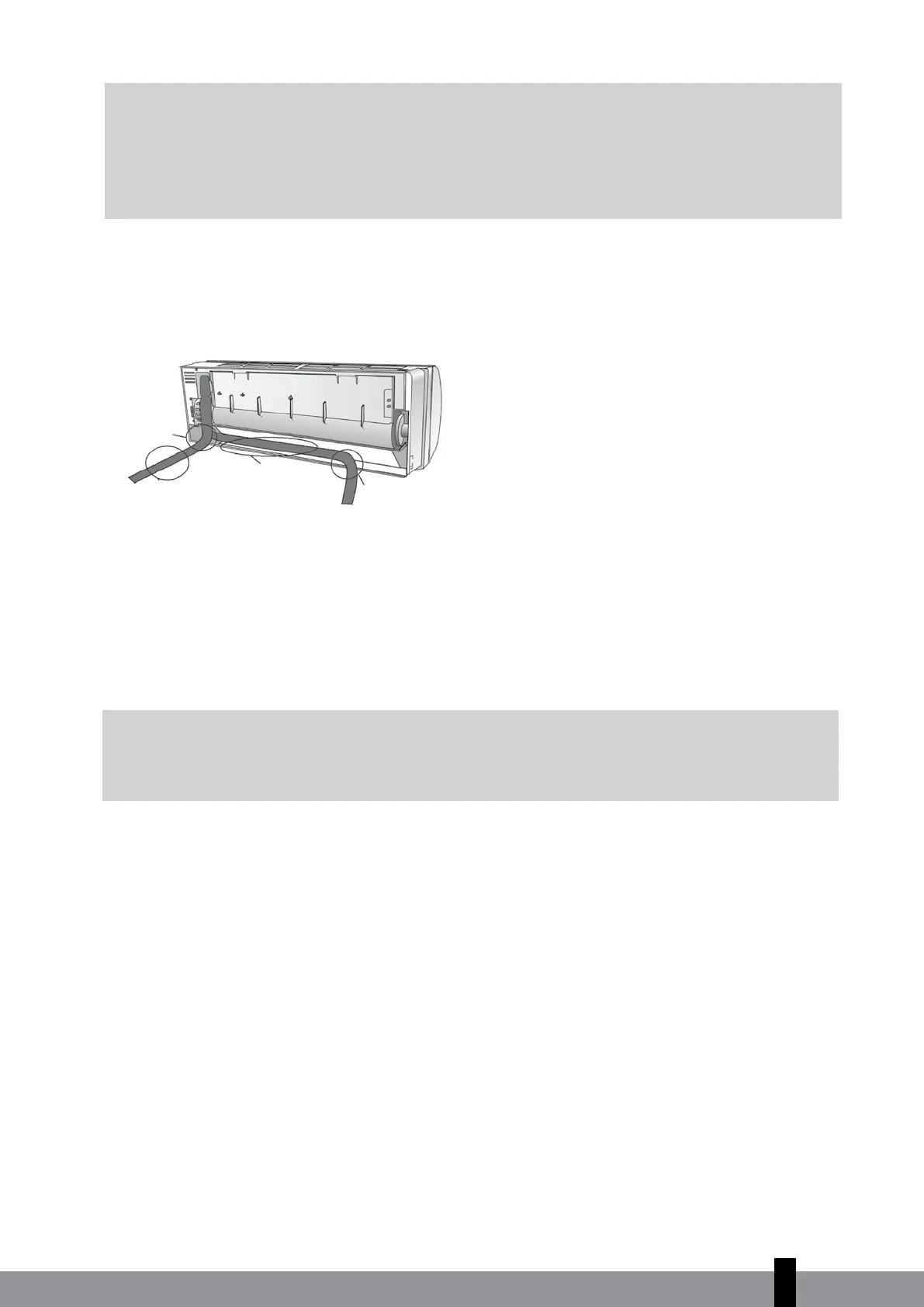

¡Al doblar las tuberías de refrigerante al dorso del equipo, se debe proceder con gran cautela! Las tuberías
son de cobre. Cuando la sección marcada se dobla más de una vez, se van a formar fisuras en el cobre,
debido a un proceso físico. La garantía no cubre los escapes de refrigerante por estas fisuras 2.
No doblar!
Doblar agin
(solo 1x)
Doblar agin
(solo 1x)
Ilustración 2
No doblar!
e. Introduzca la mangera del agua condensada a través del orificio en la pared y conéctela a la mangera
montada en la unidad interior.
G
CONSEJO:
La mangera del agua condensada se coloca con mayor facilidad alejando la parte inferior de la
unidad interior unos 5 cm de la pared y rellenando temporalmente este espacio con un material
de relleno para que la unidad no vuelva a retroceder hacia la pared. Véase ilustración 3.
f. Sujete ahora también los ganchos inferiores de la unidad interior a los ganchos de la placa de montaje.
g. Colocación de la unidad exterior. Véase capituto 5.2.
h. Empalme el acople “conexión rápida” al acople de la unidad exterior. Conecte, a continuación, el
cable eléctrico con toma de tierra entre la unidad interior y la exterior. Véase ilustración 3.
i. Controle que la unidad de aire acondicionado no presente fugas de refrigerante.
j. Verifique que la unidad de aire acondicionado se ha instalado correctamente.
k. Conecte el enchufe del cable de alimentación al suministro eléctrico y controle que el aire acondicio-
nado funcione debidamente. Véase capituto 11.1.
