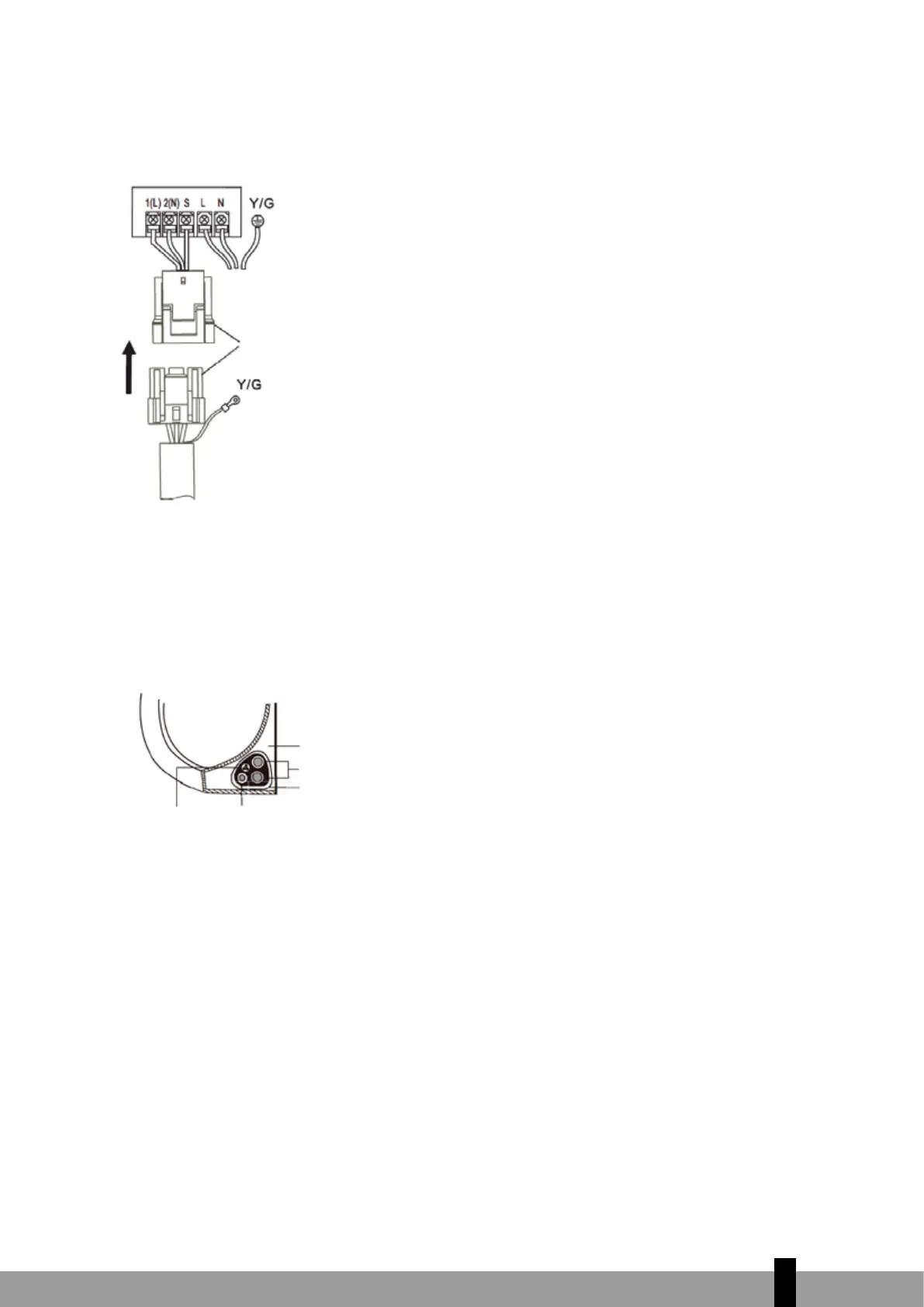

Die Kabelverbindung zwischen Innen- und Außengerät:
Richten Sie die beiden Stecker aufeinander aus und stecken Sie sie ineinander, bis sie hörbar einrasten. Der
Y/G-Draht ist einzeln zu verbinden. Sichern Sie das Kabel mit einer Kabelklemme auf dem Steuerbrett.
Außengerät
Elektrischer
Anschluss
Anschluss
Innengerät
Schritt 7: Leitungen und Kabel isolieren
Bevor Sie die Leitungen, den Ablaufschlauch und das Signalkabel durch die Wandöffnung führen, müssen
Sie diese bündeln, um Platz zu sparen, sie schützen und isolieren (gilt nicht für Nordamerika).
1. Bündeln Sie den Ablaufschlauch, die Kältemittelleitungen und das Signalkabel wie unten abgebildet:
Abstand hinter dem Gerät
Kältemittelleitung
Isolierband
Signaldraht Ablaufschlauch
DER ABLAUFSCHLAUCH MUSS SICH UNTEN BEFINDEN
Achten Sie darauf, dass sich der Ablaufschlauch unten im Bündel befindet. Wenn der Ablaufschlauch auf
dem Bündel liegt, kann der Auffangbehälter überlaufen, was zu Brand oder Wasserschäden führen kann.
VERDREHEN SIE DAS SIGNALKABEL NICHT MIT ANDEREN DRÄHTEN
Wenn Sie diese Elemente miteinander bündeln, verdrehen oder kreuzen Sie das Signalkabel nicht mit
anderen Kabeln.
2. Befestigen Sie den Ablaufschlauch mithilfe von Klebeband an der Unterseite der Kältemittelleitungen.
3. Wickeln Sie das Signalkabel, die Kältemittelleitungen und den Ablaufschlauch mithilfe von Isolierband
fest zusammen. Überprüfen Sie erneut, dass alle Elemente gebündelt sind.
WICKELN SIE NICHT DIE LEITUNGSENDEN EIN
Wenn Sie das Bündel umwickeln, halten Sie die Enden der Leitungen frei. Sie müssen am Ende des
Installationsprozesses zur Dichtigkeitsprüfung darauf zugreifen können (siehe Abschnitt „Elektrische und
Dichtigkeitsprüfung“ in dieser Gebrauchsanleitung).
