43

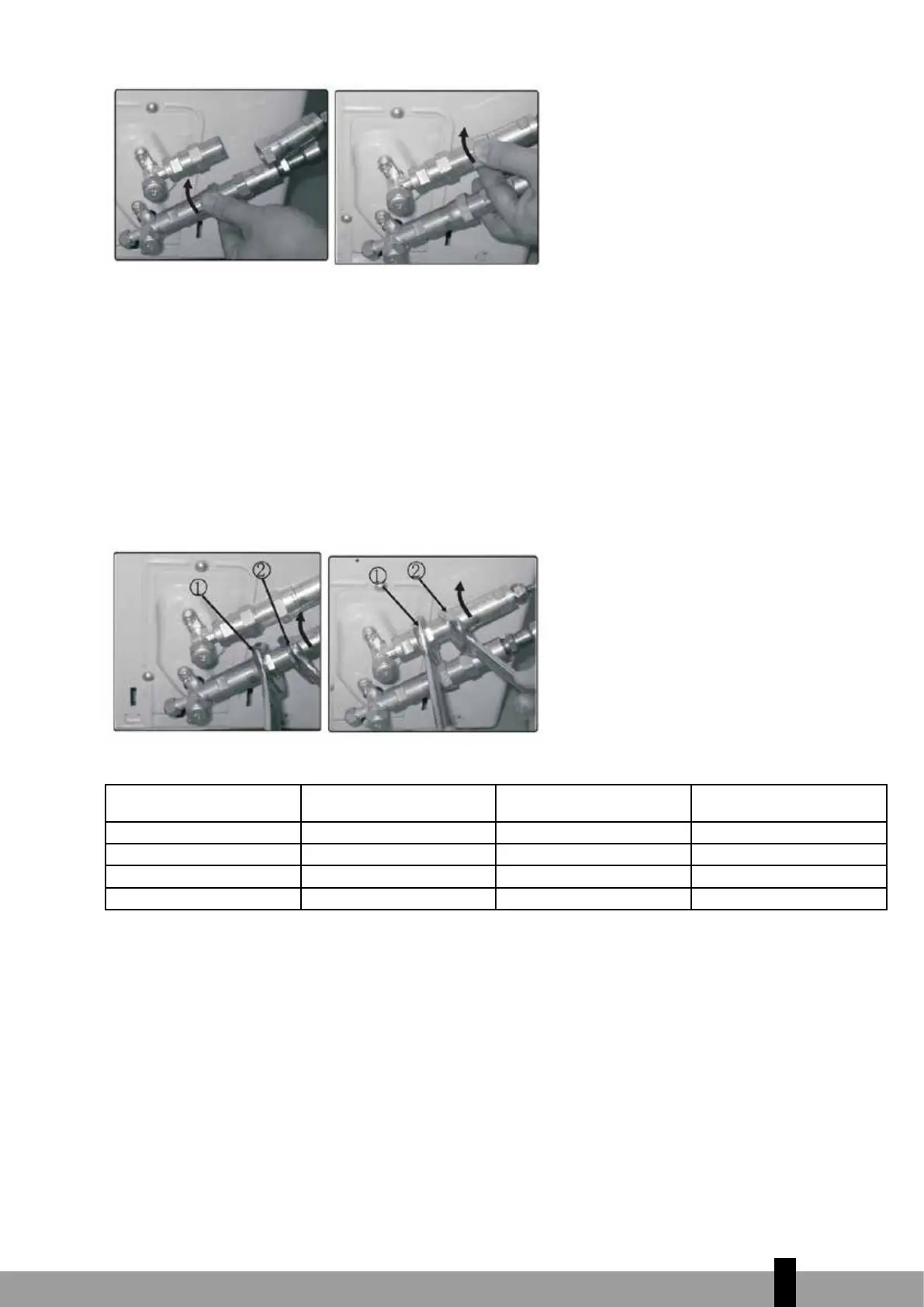

Fig. 6.3
4. Ziehen Sie nun mithilfe des Schraubschlüssels zuerst die untere Schraubverbindung und
anschließend die obere Schraubverbindung fest. Halten Sie die markierten Punkte „1“ mit einem
Schraubschlüssel und drehen Sie die Muttern nur an den markierten Punkten „2“ (Wählen Sie den
angemessenen Schraubschlüssel entsprechend den Abmessungen des Anschlusses) (Abb. 6.4).
• Stellen Sie sicher, dass die Schraubverbindungen nicht abkanten, während Sie sie festzie-
hen, und dass Sie nicht zu schnell arbeiten. Auf der nächsten Seite finden Sie die richtigen
Drehmomentwerte.
WICHTIG: Da die Verbindung anhand von Gewinderingen erfolgt, kann es zu einem Leck kommen,
wenn Sie die Leitungen lösen und erneut verbinden. Hierdurch wird zudem die Garantie verwirkt.
Fig. 6.4
Kopplungsgröße (letzten 2
Teilenummern)
Pound-Force-Fuß (1 bf-ft) Newtonmeter (Nm) Kilogramm-Force-Meter
(kgf-m)
06 (9,5 mm) 24.4 - 27.1 2.4 - 2.7
09 (12,7 mm) 30 - 35 40.6 - 47.4 4.1 - 4.8
12 (19,1 mm) 45 - 50 61.0 - 67.7 6.2 - 6.9
16 (25,4 mm) 60 - 65 81.3 - 88.1 8.2 - 8.9
Überprüfen Sie nach Abschluss der Schritte 1 bis 4 mithilfe eines Lecksuchsprays oder einer Seifenlösung,
dass alle Verbindungen dicht sind. Sollte es zur Blasenbildung kommen, hat das System ein Leck und müs-
sen die Schraubverbindungen erneut mithilfe des Schraubschlüssel festgezogen werden.
5. Entfernen Sie nun die Abdeckung des oberen Ventils mithilfe eines 19-mm-Schraubschlüssels.
Öffnen Sie das Ventil, indem Sie es mit einem 5-mm-Inbusschlüssel so weit wie möglich im
Gegenuhrzeigersinn drehen. Das Ventil ist nun offen. Sollte das Ventil nicht vollständig geöffnet
sein, so funktioniert das System möglicherweise nicht richtig und kann es beschädigt werden.
Schrauben Sie die Abdeckung wieder auf das obere Ventil und ziehen Sie es fest, um sicherzustel-
len, dass es richtig abdichtet. Siehe Abbildung 6.5.
