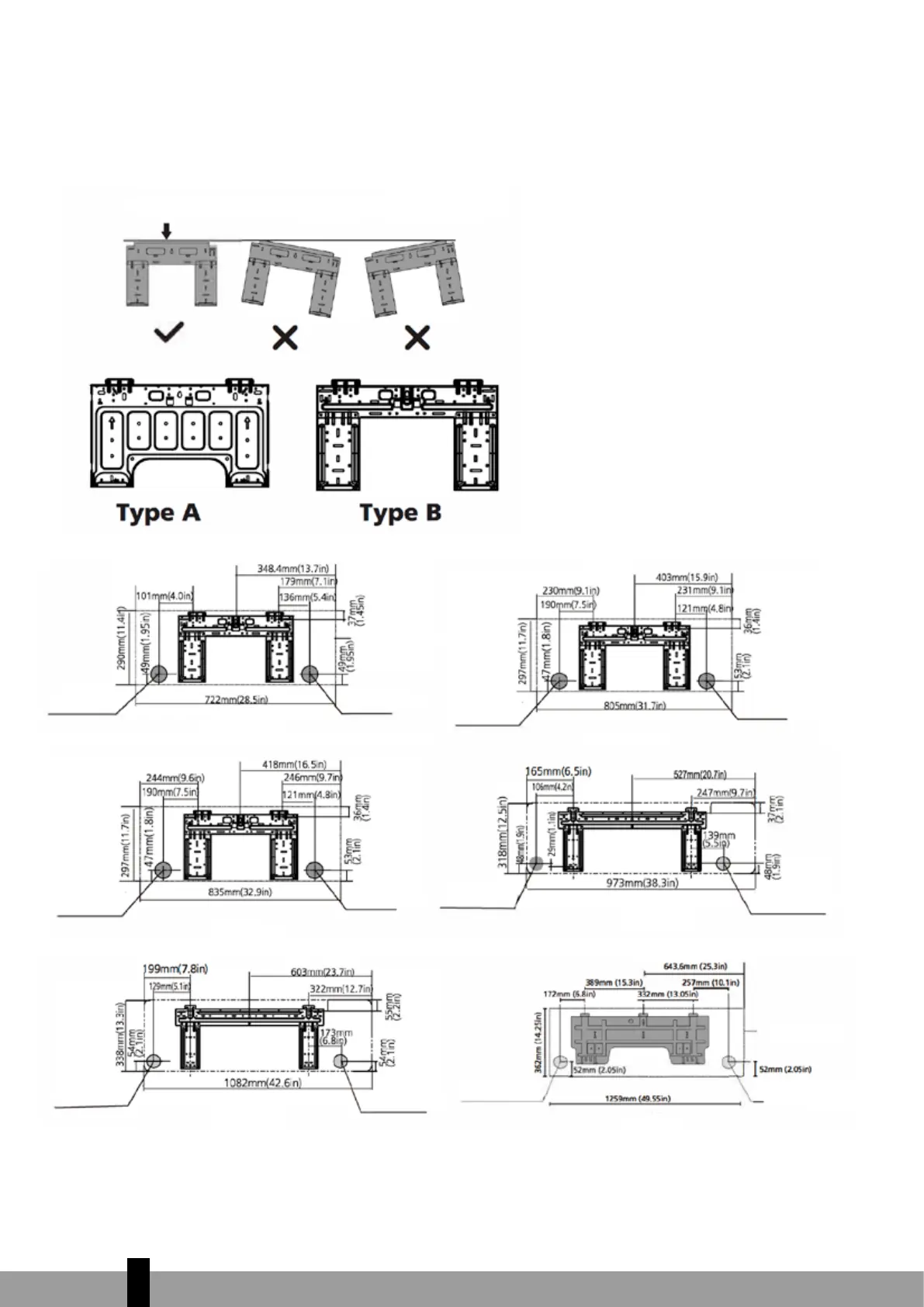

DIMENSIONS DE LA PLAQUE DE FIXATION
Différents modèles ont différentes plaques de fixation.
Pour les différentes exigences de personnalisation, la forme de la plaque de fixation peut être légèrement
différente. Mais les dimensions d’installation sont les mêmes pour la même taille d’unité intérieure.
Regardez le Type A et le Type B par exemple :
Orientation correcte de la plaque de fixation
Plan de l’unité intérieure
Trou mural
arrière gau-
che 65 mm
(2,5 po)
Trou mural
arrière gau-
che 65 mm
(2,5 po)
Trou mural
arrière droit
65 mm
(2,5 po)
Trou mural
arrière droit
65 mm
(2,5 po)
Modèle A
Trou mural
arrière gau-
che 65 mm
(2,5 po)
Trou mural
arrière gau-
che 65 mm
(2,5 po)
Trou mural ar-
rière droit 65
mm (2,5 po)
Trou mural ar-
rière droit 65
mm (2,5 po)
Modèle B
Modèle C
Modèle D
Trou mural ar-
rière gauche 90
mm (3,54 po)
Trou mural
arrière droit 90
mm (3,54 po)
Modèle E
Plan de l’unité
intérieure
Trou mural
arrière gau-
che 90 mm
(3,54 po)
Trou mural arrière
droit 90 mm (3,54
po)
Modèle F
REMARQUE : lorsque le tuyau de raccordement côté gaz est de Φ 16 mm (5/8 po) ou plus, le trou mural doit
être de 90 mm (3,54 po).
