73

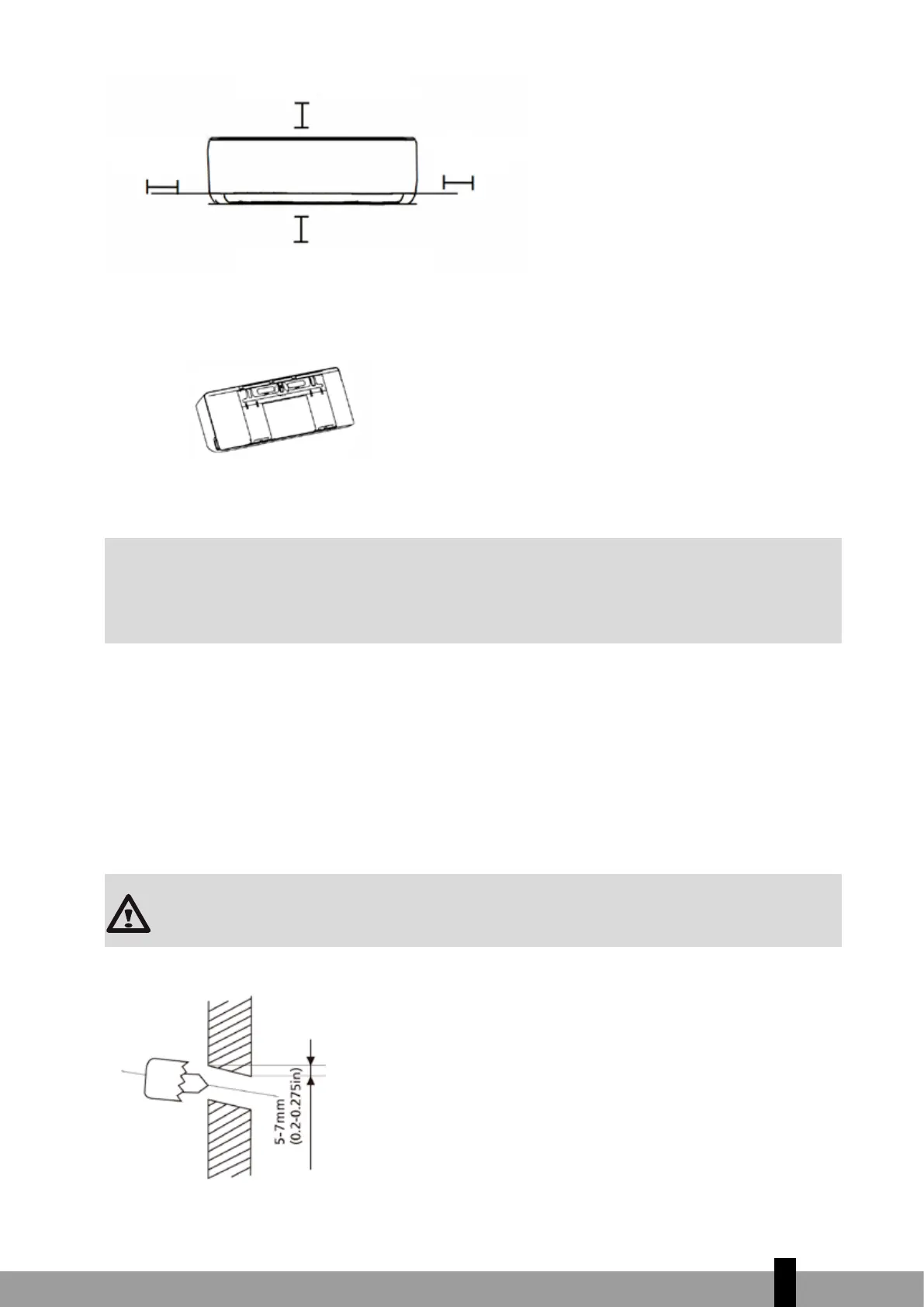

15 cm (5,9 po) ou plus
12 cm (4,75 po)
ou plus
12 cm (4,75 po)
ou plus
2,3 m (90,55 po) ou plus
Étape 2 : fixer la plaque de fixation au mur
La plaque de fixation est l’appareil sur lequel vous monterez l’unité intérieure.
• Sortez la plaque de fixation à l’arrière de l’unité intérieure.
• Fixez la plaque de fixation au mur à l’aide des vis fournies. Assurez-vous que la plaque de fixation est
à plat contre le mur.
G
REMARQUE POUR LES MURS EN BÉTON OU EN BRIQUE :
Si le mur est fait de brique, de béton ou d’un matériau similaire, percez des trous de 5 mm de
diamètre (0,2 po de diamètre) dans le mur et insérez les ancrages à gaine fournis. Fixez ensuite la
plaque de fixation au mur en serrant les vis directement dans les ancrages à clip.
Étape 3 : percer un trou dans le mur pour la tuyauterie connective
Déterminez l’emplacement du trou mural en fonction de la position de la plaque de fixation. Consultez la
section Dimensions de la plaque de fixation.
À l’aide d’une perceuse d’une pointe de 65 mm (2 po) ou de 90 mm (3,54 po) (selon les modèles), per-
cez un trou dans le mur. Assurez-vous que le trou est percé à un léger angle vers le bas, de sorte que
l’extrémité extérieure du trou est inférieure à l’extrémité intérieure d’environ 5 à 7 mm (0,2-0,275 po).
Cela assurera un drainage adéquat de l’eau.
Placez le ballonnet de protection dans le trou. Cela protège les bords du trou et permet de le sceller lors-
que vous avez terminé le processus d’installation.
ATTENTION
Lorsque vous percez le trou dans le mur, assurez-vous d’éviter les fils, la plomberie et les autres
composants sensibles.
Mur
Intérieur
Extérieur
3
