• N’oubliez pas que s’ils sont serrés avec un trop petit couple, ils fuiront, mais s’ils sont serrés avec un
couple trop important, les raccords vissés peuvent subir des dommages. Si vous avez des doutes sur
le raccordement des raccords de la ligne frigorifique, il est impératif de contacter votre équipe de
service clientèle ou un entrepreneur en réfrigération.
IMPORTANT: Les valves EQ sont seulement conçues pour une seule installation. Leur joint ne peut être
garanti si elles sont installées à plusieurs reprises. Ceci annulera également la garantie.
4.3 Raccordement des conduites de frigorigène à l’unité d’intérieur
1. N’enlevez pas les joints en plastique de l’équipement d’intérieur et le tuyau frigorifique approprié
jusqu’au tout dernier moment avant de les raccorder.
2. Alignez correctement les conduites de frigorigène, assurez-vous que les dimensions de la conduite de
frigorigène de raccordement sont identiques. Placez le raccord vissé sur les conduites de frigorigène juste
sur le fil sur l’équipement d’intérieur et serrez les quelques premiers fils manuellement. Voir la Fig.4.6.
IMPORTANT: avant de continuer, il est essentiel que vous lisiez attentivement les instructions suivantes.

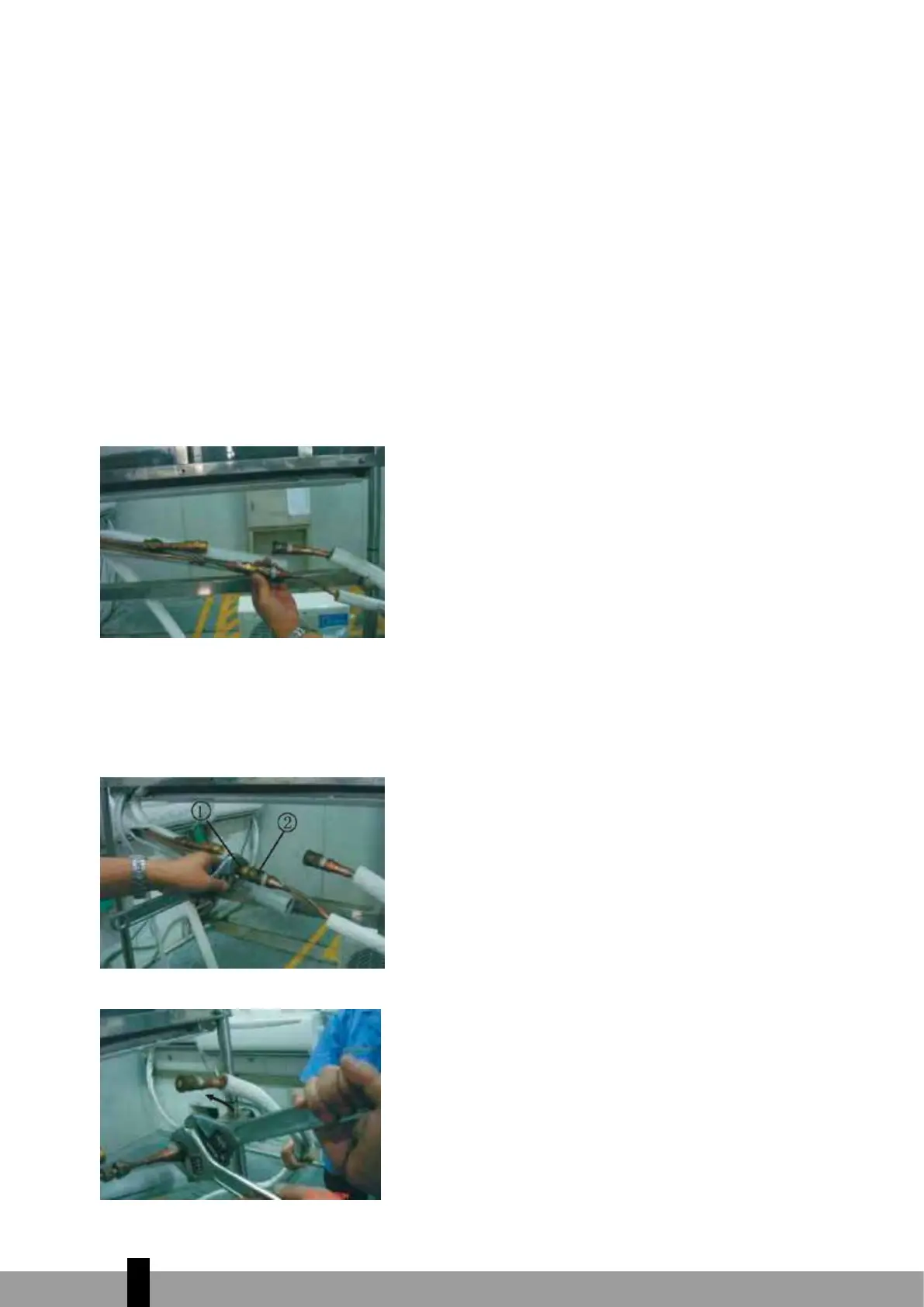

Fig. 4.6
3. Maintenez les points marqués « 1 » en utilisant une clé plate et ne tournez les écrous qu’aux points
marqués « 2 » à l’aide d’une clé plate (sélectionnez la bonne clé selon les dimensions du raccord).
Voir les Fig.4.7 et 4.8.
Fig. 4.7
Fig. 4.8
