4. Assurez-vous que les raccords vissés ne biaisent pas alors que vous les serrez et travaillez rapidement.
IMPORTANT: puisque l’accouplement fonctionne avec des anneaux d’entaillage, il peut fuir si vous défaites
et raccordez les tuyaux. Ceci annulera également la garantie.
5. À la fin du raccordement, utilisez le ruban pour envelopper le tuyau frigorifique et le câble de
raccordement. Voir la Fig.4.9.
together. See Fig.4.9.

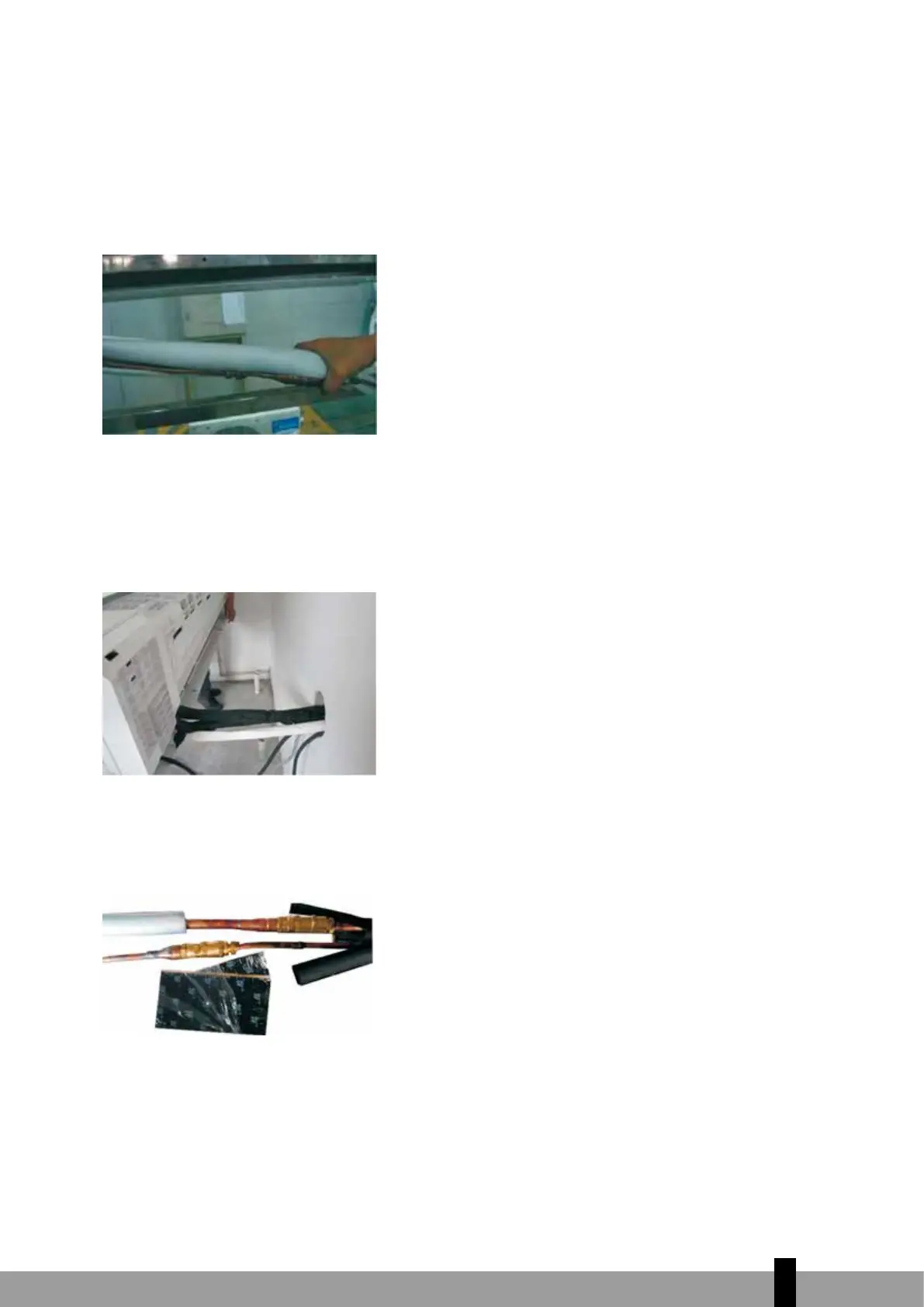

Fig. 4.9
6. À la fin du raccordement, le couple des raccords rapides fait passer le tuyau de vidange et les
conduites de frigorigène à travers le trou mural comme indiqué dans la Fig.4.10.
REMARQUE : les pièces du raccord rapide doivent être placées à l’extérieur de la salle. Utilisez le
manchon à trou mural, le capuchon et le néoprène pour sceller le trou mural.
Fig. 4.10
7. Pour prévenir l’exposition à l’air des pièces du raccord rapide, les garnitures d’insonorisation sont
supposées être utilisées pendant l’installation. Voir la Fig.4.11.
Fig. 4.11
8. Enveloppez les raccords rapides avec les garnitures d’insonorisation, tassez les garnitures solides le
plus fermement possible dans la Fig.4.12.
