81
Courant nominal
de l’appareil (A)
Section transversale nomi-
nale (mm2)
> 3 et ≤ 6 0.75
> 6 et ≤ 10 1
> 10 et ≤ 16 1.5
> 16 et ≤ 25 2.5
> 25 et ≤ 32 4
> 32 et ≤ 40 6
CHOISIR LA BONNE TAILLE DE CÂBLE
La taille du câble d’alimentation, du câble de signal, du fusible et du commutateur requis est déterminée
par le courant maximal de l’unité. Le courant maximal est indiqué sur la plaque signalétique située sur le
panneau latéral de l’unité. Reportez-vous à cette plaque signalétique pour choisir le bon câble, fusible ou
commutateur.
AVERTISSEMENT
TOUT LE CÂBLAGE DOIT ÊTRE EXÉCUTÉ STRICTEMENT CONFORMÉMENT AU SCHÉMA DE
CÂBLAGE SITUÉ À L’ARRIÈRE DU PANNEAU AVANT DE L’UNITÉ INTÉRIEURE.

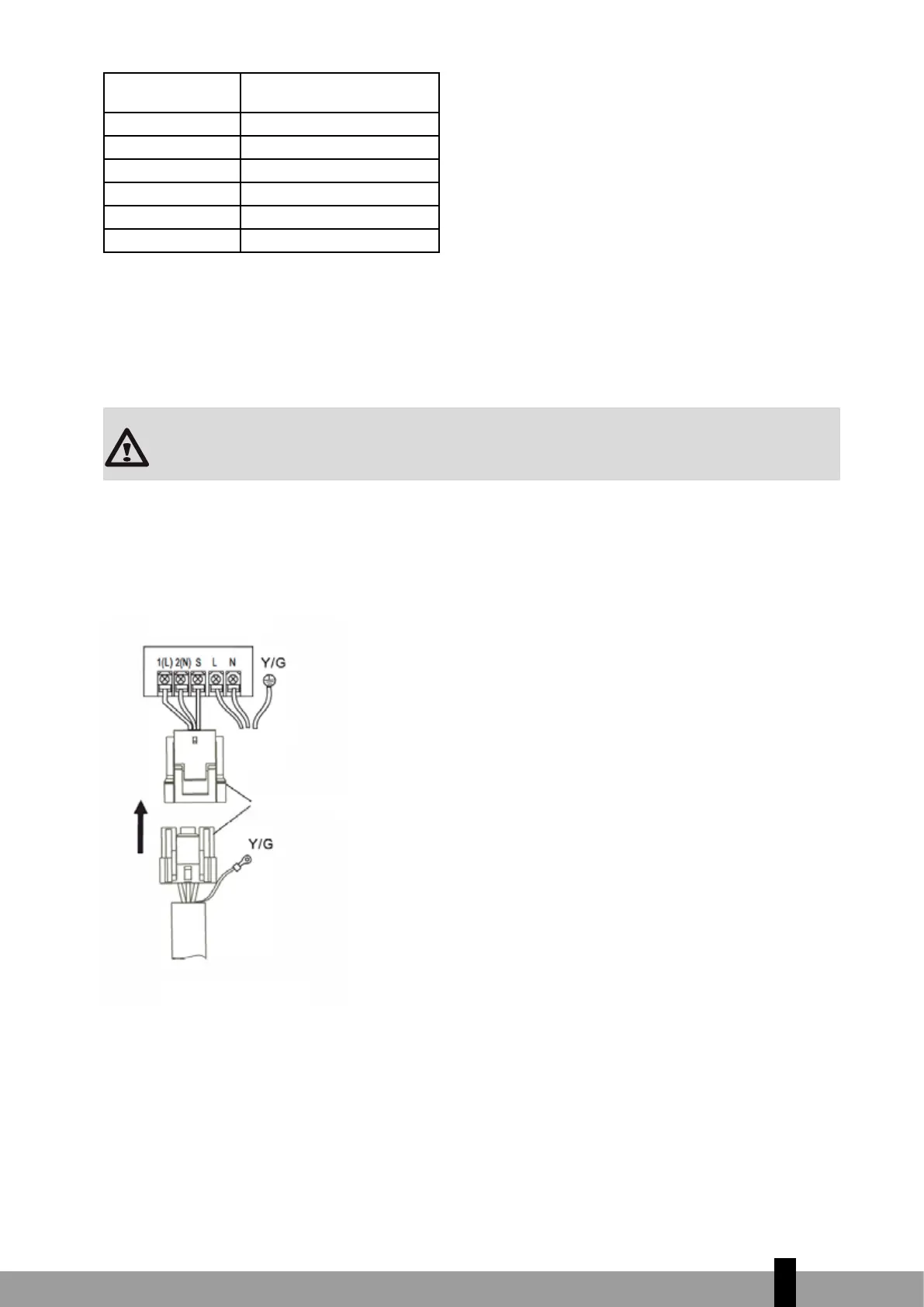

Connexion filaire entre l’unité intérieure et l’unité extérieure :
Alignez les deux connecteurs et insérez-les l’un dans l’autre jusqu’à ce qu’ils soient fixés et jusqu’à ce que
vous entendiez un son de clic. Le fil Y/G doit être raccordé individuellement.
Fixez le câble sur le tableau de commande à l’aide d’un collier de cordon.(Reportez-vous à la page 30.)
Étape 7 : enrouler la tuyauterie et les câbles
Avant de passer la tuyauterie, le tuyau de vidange et le câble de signal à travers le trou du mur, vous
devez les regrouper pour économiser de l’espace, les protéger et les isoler (non applicable en Amérique du
Nord).
1. Regroupez le tuyau de vidange, les tuyaux de réfrigérant et le câble de signal comme indiqué ci-des-
sous :
Unité extérieure
Alimentation
électrique
Connecteur
Unité intérieure
3
