85
DANS LES CLIMATS FROIDS
Dans les climats froids, assurez-vous que le tuyau de vidange est aussi vertical que possible pour
garantir un écoulement rapide de l’eau. Si l’eau s’écoule lentement, elle peut geler dans le tuyau
et inonder l’unité.
Étape 3 : fixer l’unité extérieure
L’unité extérieure peut être ancrée au sol ou à un support mural avec un boulon (M 10). Préparez la base
d’installation de l’unité selon les dimensions ci-dessous.

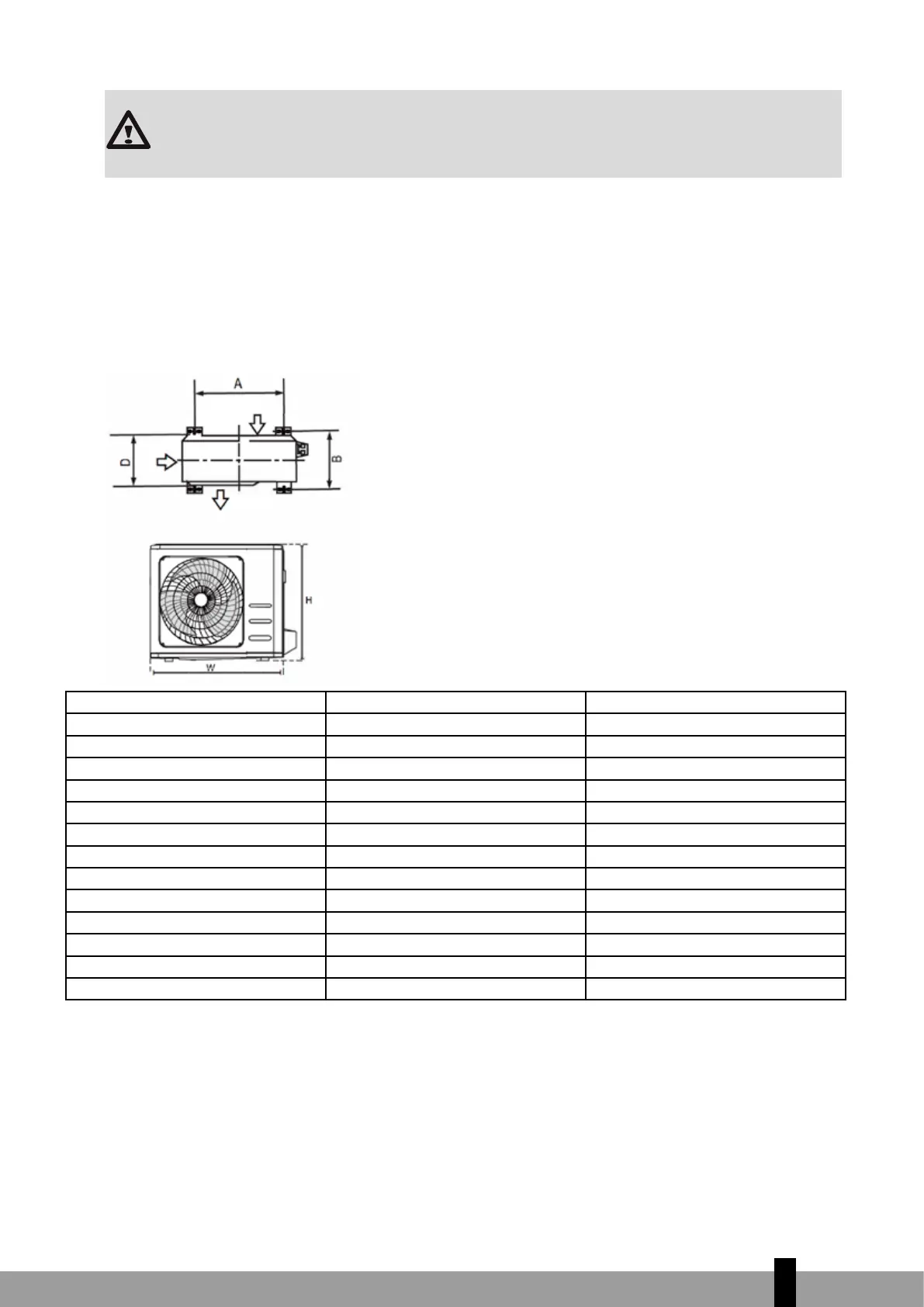

DIMENSIONS DE MONTAGE DE L’UNITÉ
Voici une liste des différentes tailles d’unités extérieures et de la distance entre leurs pieds de montage.
Préparez la base d’installation de l’unité selon les dimensions ci-dessous.
Dimensions de l’unité extérieure (mm) LxHxD
Dimensions de montage Distance A (mm) Dimensions de montage Distance B (mm)
681x434x285 (26.8”x17.1 “x11.2”) 460 (18.1”) 292 (11.5")
700x550x270 (27.5”x21.6”x10.6”) 450 (17.7”) 260 (10.2")
700x550x275 (27.5”x21.6”x10.8”) 450 (17. 7”) 260 (10.2")
720x495x270 (28.3”x19.5”x10.6”) 452 (17.8”) 255 (10.0")
728x555x300 (28.7”x21.8”x11.8”) 452 (17.8”) 302(11.9")
765x555x303 (30.1 “x21.8”x11.9”) 452 (17.8”) 286(11.3")
770x555x300 (30.3”x21.8”x11.8”) 487 (19.2 “) 298 (11.7")
805x554x330 (31.7” x21.8”x12.9”) 511 (20.1 “) 317 (12.5")
800x554x333 (31.5”x21.8”x13.1 “) 514 (20.2”) 340 (13.4")
845x702x363 (33.3”x27.6”x14.3”) 540 (21.3”) 350 (13.8")
890x673x342 (35.0”x26.5”x13.5”) 663 (26.1 “) 354 (13.9")
946x81 0x420 (37.2”x31.9”x16.5”) 673 (26.5”) 403 (15.9")
946x810x410 (37 .2 “x31.9”x16.1 “) 673 (26.5”) 403 (15.9")
Si vous installez l’appareil au sol ou sur une plateforme de montage en béton, procédez comme suit :
1. Marquez les positions de quatre boulons à expansion en fonction du tableau des dimensions.
2. Pré-percez des trous pour les boulons à expansion.
3. Placez un écrou à l’extrémité de chaque boulon à expansion.
4. Martelez les boulons à expansion dans les trous pré-forés.
5. Retirez les écrous des boulons à expansion, et placez l’unité extérieure sur les boulons.
6. Placez la rondelle sur chaque boulon à expansion, puis remplacez les écrous.
7. À l’aide d’une clé, serrez chaque écrou jusqu’à ce qu’il soit bien serré.
3
Sortie d‘air
Entrée
d’air
Entrée d’air
