87

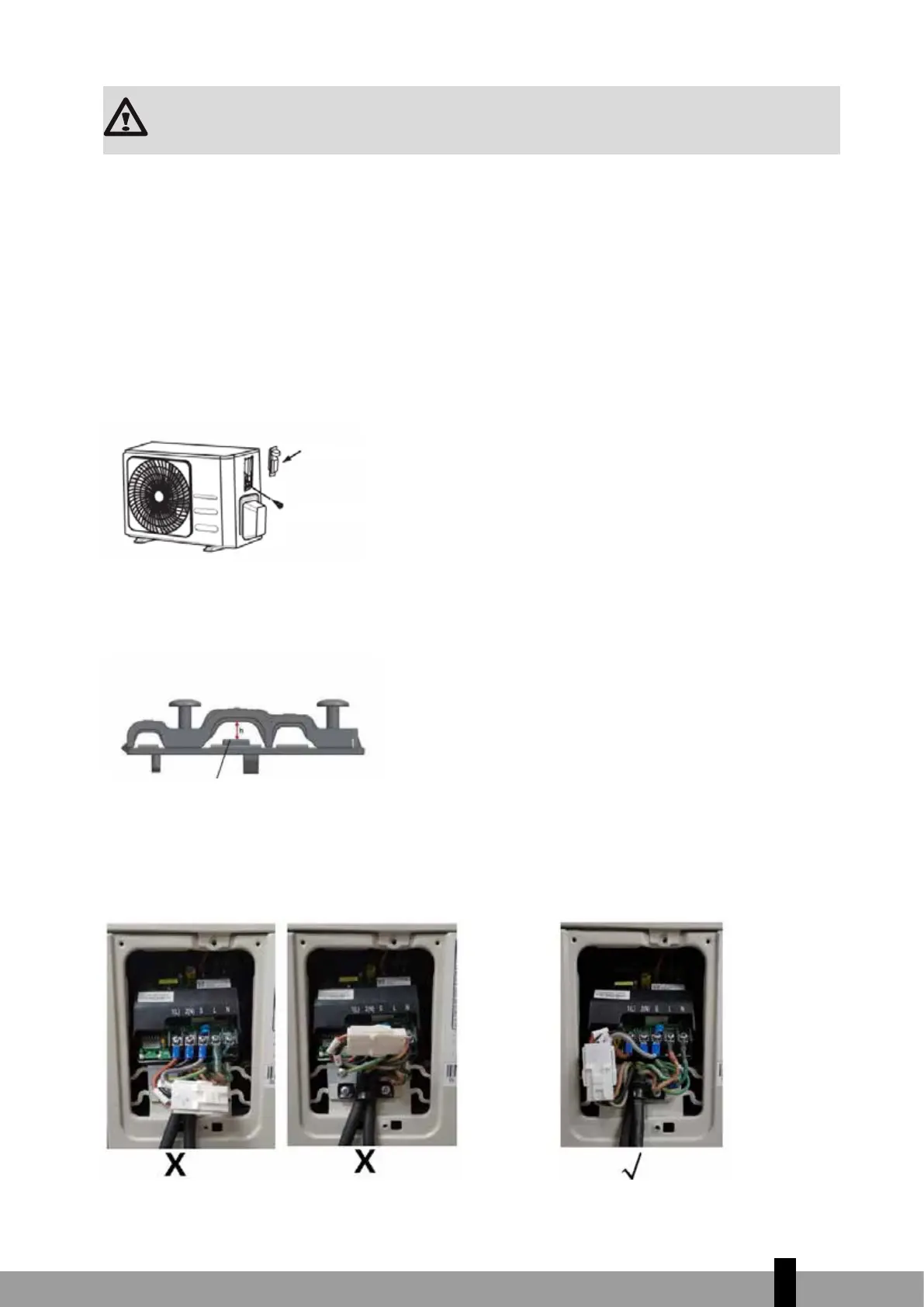

AVERTISSEMENT
TOUS LES TRAVAUX DE CÂBLAGE DOIVENT ÊTRE EFFECTUÉS STRICTEMENT CONFORMÉMENT AU
SCHÉMA DE CÂBLAGE SITUÉ À L’INTÉRIEUR DU COUVERCLE DE L’UNITÉ EXTÉRIEURE.
2. Dévissez le couvercle du câblage électrique et retirez-le.
3. Dévissez le câble humide sous le bornier et placez-le sur le côté.
4. Branchez le fil conformément au schéma de câblage et vissez fermement la cosse en U de chaque fil
à sa borne correspondante.
5. Après vérification pour s’assurer que chaque connexion est sécurisée, bouclez les fils pour empêcher
l’eau de pluie de s’écouler dans la borne.
6. En utilisant le câble humide, fixez le câble à l’unité. Vissez fermement le câble.
7. Isolez les fils inutilisés avec du ruban électrique en PVC.
Disposez-les de manière à ce qu’ils ne touchent aucune pièce électrique ou métallique.
8. Replacez le cache pour câble sur le côté de l’unité et vissez-le en place.
REMARQUE : si le serre-câble ressemble à ce qui suit, sélectionnez le trou de passage approprié en fonc-
tion du diamètre du fil.
Lorsque le câble n’est pas suffisamment fixé, utilisez la boucle pour le maintenir en place, afin qu’il puisse
être serré fermement.
REMARQUE : après avoir terminé le raccordement, placez les connecteurs à enfichage à la bonne position,
comme indiqué ci-dessous, autrement, le couvercle de câble risque de se soulever.
Pour les modèles multi-types :
Couvercle
Vis
3
