17
SP

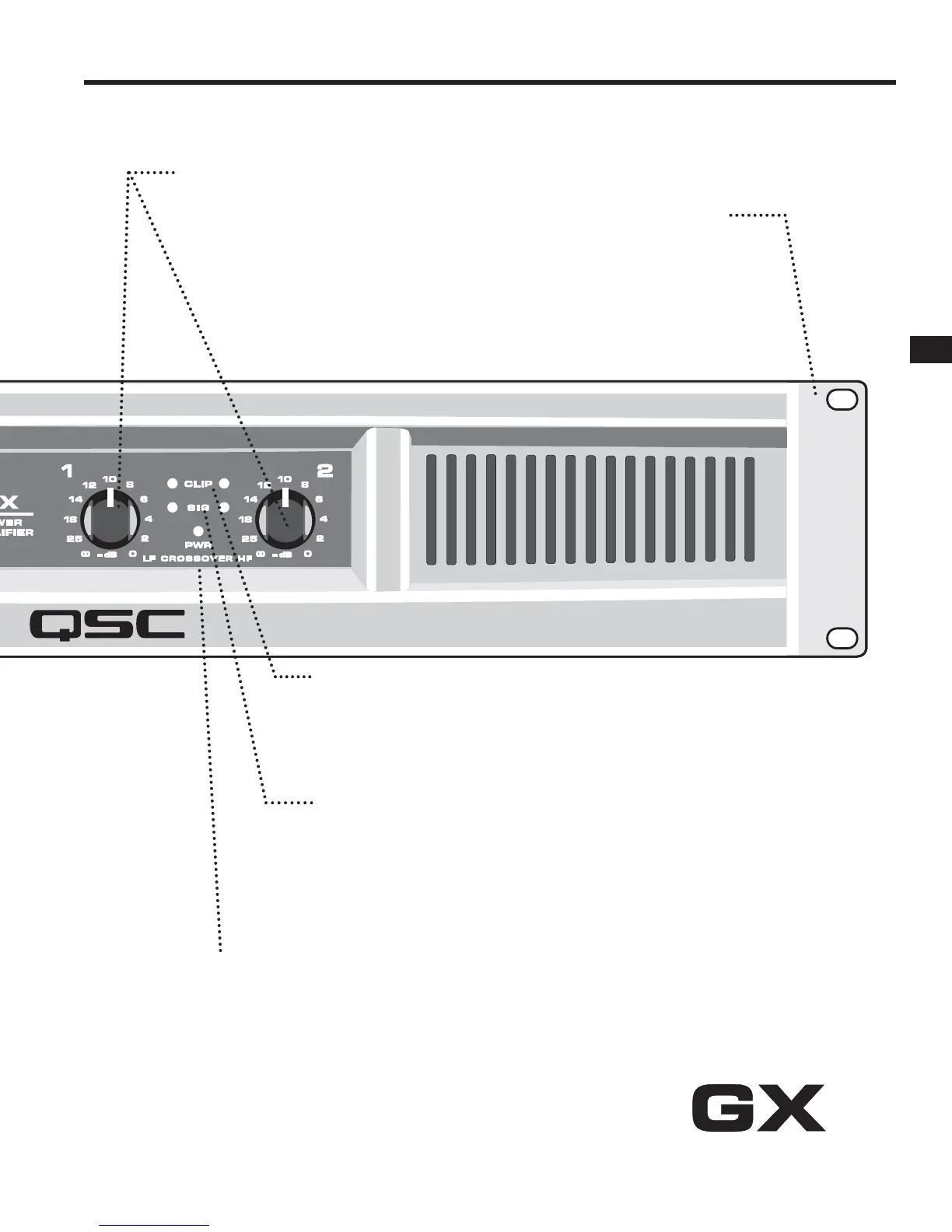

CONTROLES DE LA GANANCIA, CH1, CH2
Las marcas muestran la atenuación en dB. Para uso
normal, mantenga el control en la mitad superior de
su intervalo (menos de 10 dB de atenuación). Si se
ajusta por debajo de la mitad, la fuente de la señal
puede sobrecargarse antes de que el amplifi cador
llegue a la máxima potencia.
MONTAJE EN BASTIDOR
Cabe en un bastidor estándar de 19
pulgadas, 2RU.
Acepta tornillos número 10 o de 6 mm,
dependiendo de los rieles del bastidor.
Añada un soporte posterior para evitar
daños en el equipo portátil.
INDICADORES LED ROJOS DE RECORTE
Si parpadean de color rojo, signifi ca que el amplifi cador está siendo sobreexcitado. Una
sobreexcitación signifi cativa activa una reducción interna de la ganancia, para reducir la
distorsión de la sobrecarga. Cuando el nivel de la señal regrese a su nivel normal, se reanudará
la ganancia normal . Consulte la sección sobre resolución de problemas si el indicador LED rojo
permanece encendido de manera continua.
INDICADORES LED VERDES DE SEÑAL
El indicador LED verde comienza a parpadear al haber señales tenues (-35 dB), y cambia
hasta ponerse verde permanente a medida que aumenta el nivel de la señal.
INDICADOR LED DE ENCENDIDO
El indicador LED azul PWR (encendido) indica que el conmutador de CA está encendido, y que
el amplifi cador está recibiendo alimentación. Al cabo de dos segundos, está listo para usar.
MARCA DE GANANCIA ALTERNATIVA
Cuando el conmutador CROSSOVER (cruce) está activo (consulte el panel posterior),
LF (CH 1) controla las bajas frecuencias (subwoofer),
HF (CH 2) controla las altas frecuencias (caja media-alta).
