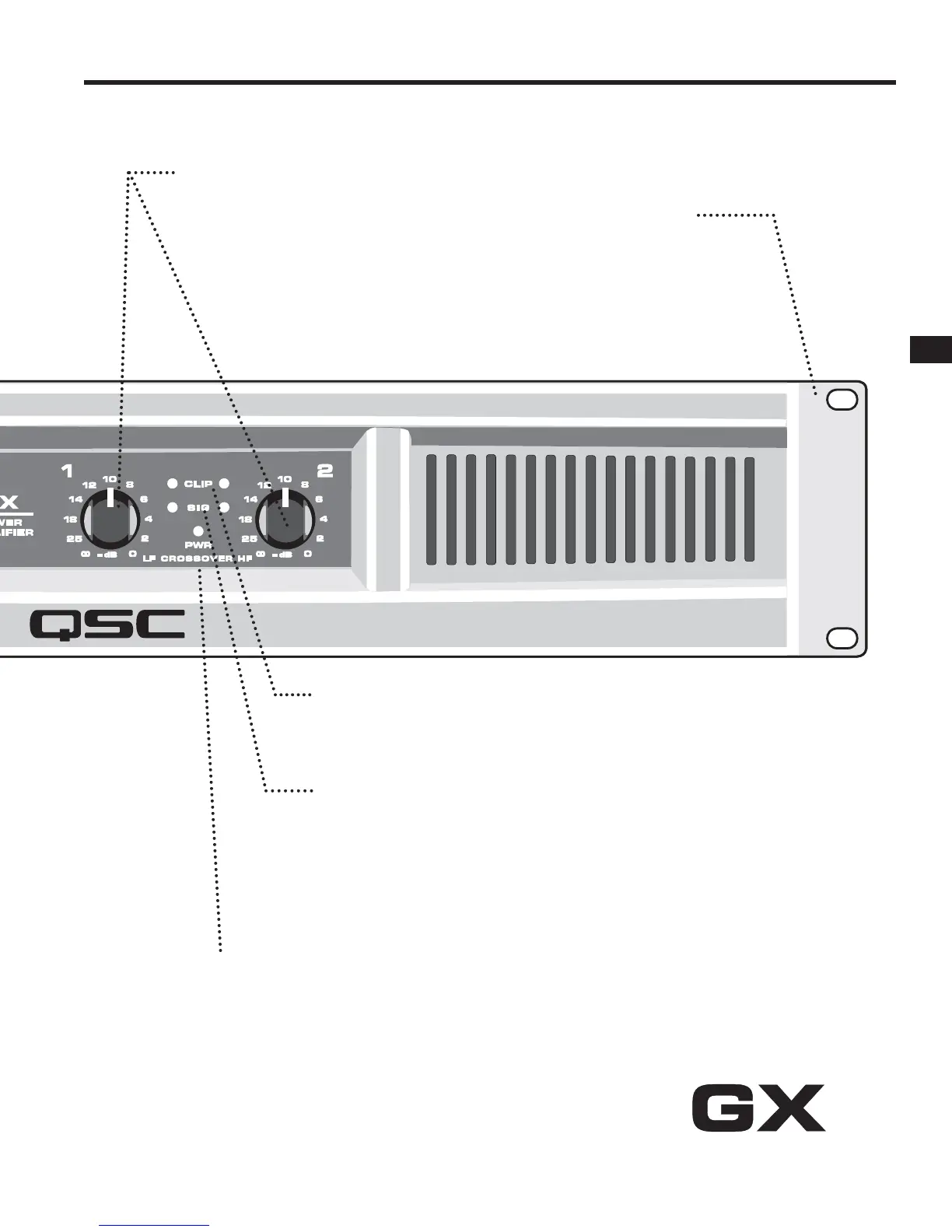

COMMANDES DE GAIN, CH1, CH2
Les indications correspondent à l’atténuation en dB.
Pour une utilisation normale, laisser la commande
dans la moitié supérieure de sa plage (moins de
10 dB d’atténuation). En dessous de la moitié,
la source risque la surcharge avant que
l’amplifi cateur n’ait le temps d’atteindre sa
pleine puissance.
FIXATION SUR BÂTI
S’installe sur un bâti 2 unités standard de
48 cm. Accepte des vis #10 ou 6 mm,
comme indiqué par les rack du bâti.
Ajouter un support arrière pour éviter
d’endommager les équipements portables.
VOYANTS CLIP ROUGES
Le clignotement des voyants rouges indique la surcharge de l’amplifi cateur. Une forte surcharge
déclenche une réduction interne du gain pour réduire la distorsion par surcharge. Le gain normal
reprend une fois que le niveau de signal retourne à la normale. Si le voyant rouge reste allumé en
continu, reportez-vous à la section Dépannage.
VOYANTS SIGNAL VERTS
Les voyants verts commencent à clignoter en présence de signaux faibles (-35 dB) et
s’allument en continu à mesure qu’augmente le niveau de signal.
VOYANT POWER BLEU
Le voyant PWR bleu indique que l’interrupteur de marche-arrêt est sur position Marche et que
l’amplifi cateur est alimenté. En deux secondes, il est prêt à l’emploi.
AUTRE MARQUAGE DE GAIN
Quand le commutateur CROSSOVER est activé (voir panneau arrière),
LF (CH 1) commande les basses fréquences (caisson d’extrêmes graves),
HF (CH 2) commande les hautes fréquences (enceinte moyenne-haute fréquence).
