QSC PLD4/2

6
CH CH
TD-000368-05-A
功能

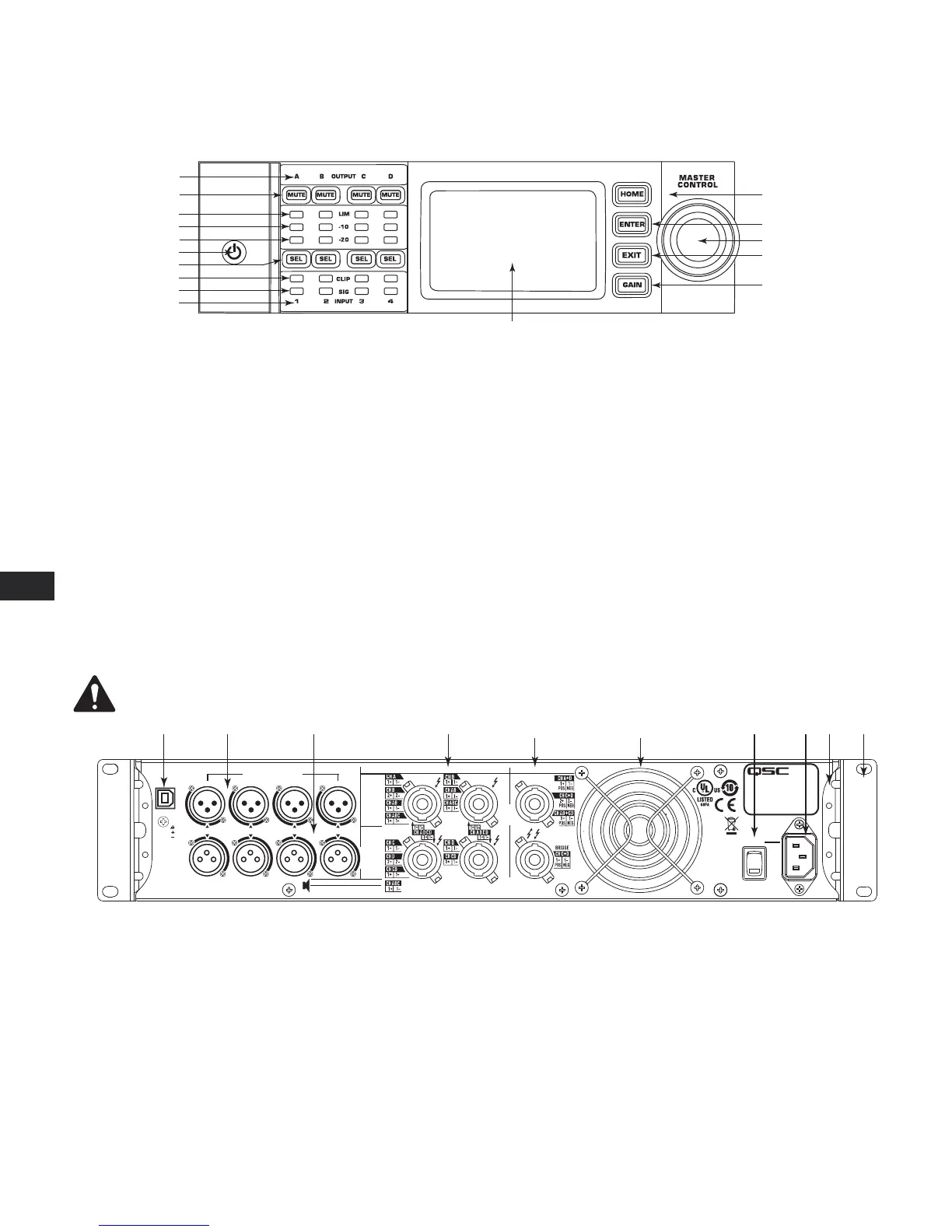

放大器前面板
—图1—
1
2
3
4
5
6
7
8
11
12
13
14
15
16
9
10
1. 标签为A、B、C、D的输出通道
2. 输出通道静音按钮和 LED（红）
3. 输出通道限制器 LED（红）
4. 输出通道 - 10 dB 以下激活限制器 LED（红）
5. 输出通道 - 20 dB 以下削波 LED（蓝）
6. 传感电源按钮（蓝/红）
7. 通道选择按钮和 LED（黄色用于输入，蓝色用于输出）
8. 输入通道削波 LED（红）
9. 输入通道信号 LED（蓝）
10.标签为 1、2、3、4 的输入通道
11. LCD 图形显示
12. HOME 按钮
13. ENTER 按钮
14. MASTER CONTROL 旋钮
15. EXIT 按钮
16. GAIN 按钮
放大器后面板
注意： 型号PLD4.3 和 PLD4.5 的后面板配置与型号 PLD4.2 不同。风扇和连接器的位置不同。
—图2—
A
C
B
D
X
2 OHM MIN IMPEDANCE PER CHANNEL
BRIDGED MODES 4 OHM MIN IMPEDANCE
UTILISER
UN CABLE
CLASSE 2.
BRIDGE,
140V ET
200V:
UTILISER
UN CABLE
CLASSE 3.
SPEAKER
WIRE
CLASS 2
EXCEPT
BRIDGE
MODES,
140V &
200V: USE
CLASS 3.
PARALLEL PARALLEL PARALLEL PARALLEL
432
1
OUTPUTS TO SPEAKERS BRIDGED OUTPUTS
ROUTABLE INPUTS
XLR
PIN 1
PIN 2
PIN 3
POWER
ON
USB
Y
1 2 4
5
7 8 109
6
3
1. 4 引脚 USB 类型 B
2. 四个 XLR-F 线路输入内孔连接器
3. 四个 XLR-M 线路输出针式连接器
4. 四个 NL4 输出连接器（单独和并联）
5. 两个 NL4 输出连接器（桥接输出）
6. 冷却风扇
7. 电源开关
8. 紧锁式 IEC 电源接头 (100 - 240 VAC, 50 - 60 Hz)
9. 后机架支架
10.前机架支架
