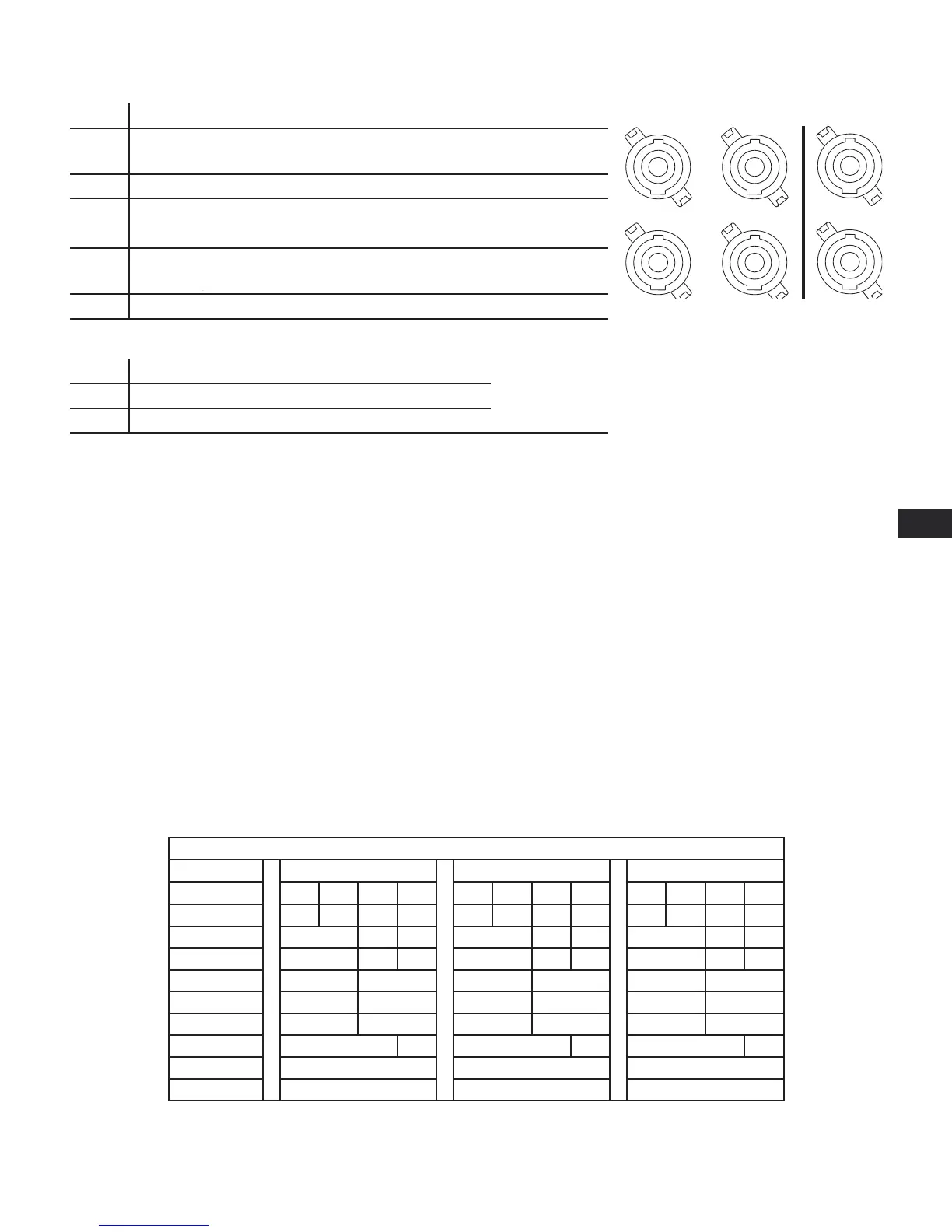

15
FR FR
TD-000368-03-A
Mode
NL4 Séparé AB parallèle ABC parallèle ABCD parallèle
A
Can. A 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Can. B 2+ / 2-
1
B
1+ / 1- 1+ / 1- 1+ / 1- 1+ / 1-
CD parallèle
C
Can. C 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Can. D 2+ / 2-
1
D
1+ / 1- 1+ / 1- 1+ / 1-
A+B ponté C+D ponté AB+CD ponté
X
1+ / 1- 2+ / 2-
1
1+ / 1-
Y
1+ / 1-
— Tableau 1 —
1 Pour un fonctionnement avec deux amplificateurs.
Mise sous tension
Une fois les sorties connectées aux haut-parleurs, mettre l'amplificateur sous tension.
1. S'assurer que les paramètre de gain de sortie pour tous les appareils de source audio (lecteurs de CD, mixeurs, instruments, etc.) au réglage de
sortie le plus bas (atténuation maximale).
2. Mettre toutes les sources audio sous tension.
3. Placer l'interrupteur d'alimentation POWER à l'arrière de l'amplificateur en position ON. L'amplificateur démarre dans l'état qui était le sien à sa
mise hors tension.
4. Le réglage des sorties des sources audio peut maintenant être augmenté.
Tableaux de distribution de puissance
Les tableaux suivants indiquent la puissance de sortie maximum pour chaque canal dans chaque configuration et sous des charges différentes.
PLD 4.3 — Puissance totale : 2 500 W
Charge 8 Ω Charge 4 Ω Charge 2 Ω
Configuration
A B C D A B C D A B C D
4 can. (A B C D) 625 625 625 625 650 650 650 650 600 600 600 600
3 can. (AB C D) 1 000 625 625 1 200 650 650 1 200 600 600
3 can. (A+B C D) 1 250 625 625 1 150 650 650 625 600 600
2 can. (AB CD) 1 000 1 000 1 200 1 200 1 200 1 200
2 can. (AB C+D) 1 000 1 250 1 200 1 150 1 200 625
2 can. (A+B C+D) 1 250 1 250 1 150 1 150 625 625
2 can. alt. (ABC D) 1 100 625 2 000 650 2 500 600
1 can. (ABCD) 1 100 2 100 2 500
1 can. (AB+CD) 2 500 2 370 2 230
— Tableau 2 —
— Illustration 24 —
A
C
B
D
X
Y
Standard Bridged
Output Connectors
Mode
SéparéNL4
Can. A 1+ / 1-
Can. C 1+ / 1-
Can. B 2+ / 2-
1
Can. D 2+ / 2-
1
A+B ponté
AB parallèle
C+D ponté
CD parallèle
ABC parallèle
AB+CD ponté
ABCD parallèle
Connecteurs de sortie
Standard
Ponté
