QSC PLD4/2

16
FR FR
TD-000368-03-A

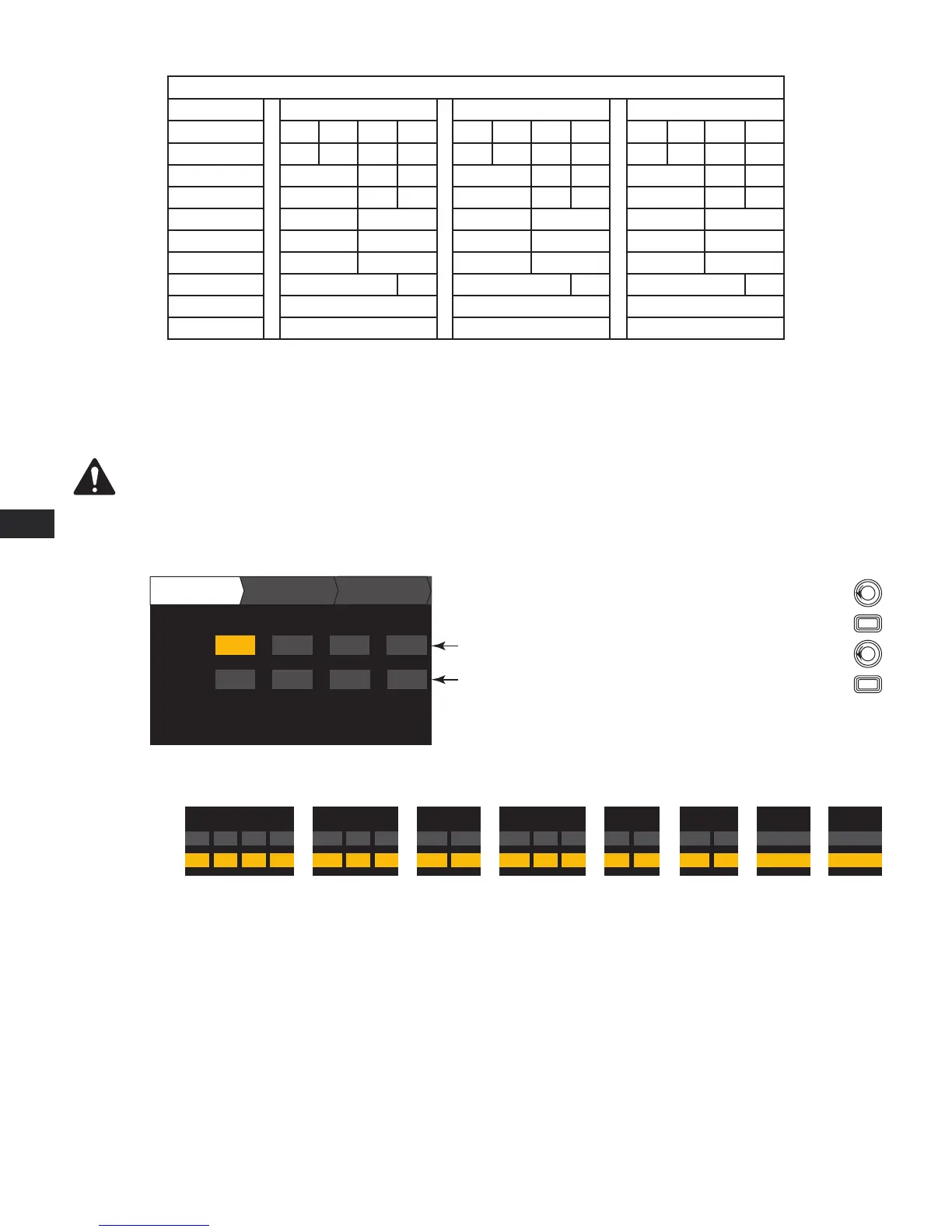

PLD 4.5 — Puissance totale : 5 000 W
Charge 8 Ω Charge 4 Ω Charge 2 Ω
Configuration
A B C D A B C D A B C D
4 can. (A B C D) 1 150 1 150 1 150 1 150 1 250 1 250 1 250 1 250 625 625 625 625
3 can. (AB C D) 1 200 1 150 1 150 2 250 1 250 1 250 2 100 625 625
3 can. (A+B C D) 2 250 1 150 1 150 1 150 1 250 1 250 625 625 625
2 can. (AB CD) 1 200 1 200 2 250 2 250 2 100 2 100
2 can. (AB C+D) 1 200 2 250 2 250 1 150 2 100 625
2 can. (A+B C+D) 2 250 2 250 1 150 1 150 625 625
2 can. alt. (ABC D) 1 150 1 150 2 400 1 250 4 100 625
1 can. (ABCD) 1 150 2 300 4 200
1 can. (AB+CD) 4 200 4 250 2 250
— Tableau 3 —
Preset Wizard
REMARQUE : Les niveaux de puissance indiqué dans cette procédure sont issus du PLD4.3, sauf indication contraire. PLD4.2 sera
moins puissant et PLD4.5 plus puissant.
HOME > PRESETS > PRESET WIZARD > ENTER
Étape 1 — Réglage de l'impédance et de la puissance
OUTPUTS SPEAKERS SAVE
A B C D
Output:
8.0 - - - - - -
Imped:
625 - - - - - -
Power:
Remaining Power Available: 1875 W
Enter Load Profile (Impedance and Power)
Default = 8 Ω
Default = min. for amp
Adjust Impedance based on
the total loudspeaker load
connected to the channel.
Scroll to select (Imped or Power)
To edit, press
ENTER
Repeat for remaining
output channels
To confirm, press
ENTER
Turn to adjust parameter
Impedance and Power
are dynamically linked
for adjustments.
— Illustration 25 —
Possible Output Mode Combinations using the Preset Wizard
Modes: A B = Separate Channels / A+B = Bridge Mode / AB = Parallel Mode
* Precentages are used to represent the power for different amplifier models.
- - -
B
25%
A
- - -
25%
D
- - -
25%
C
- - -
25%
AB
- - -
50%
D
- - -
25%
C
- - -
25%
CD
- - -
50%
AB
- - -
50%
A+B
- - -
50%
D
- - -
25%
C
- - -
25%
D
- - -
25%
ABC
- - -
75%
ABCD
- - -
100%
AB + CD
- - -
100%
A+B
- - -
50%
C+D
- - -
50%
*
Combinaisons de modes de sortie possibles à l'aide du Preset Wizard
Modes : A B = Canaux séparés / A+B = Mode Pont / AB = Mode parallèle
* Les pourcentages représentent la puissance pour différents modèles d'amplificateur.
Ajuster I'impédance en fonction
de la charge haut-parleurs
totale connecté au canal.
Tourner pour sélectionner
(Imped ou Power)
Pour modifier, appuyer sur
Tourner pour ajuster le paramètre
Pour confirmer, appuyer sur
Répéter pour les canaux
de sortie restants
Pour les réglages,
Imped et Power sont
dynamiquement liés.
Par défaut = 8 Ω
Par défaut = min. pour intensité
