14
FR FR
TD-000368-03-A

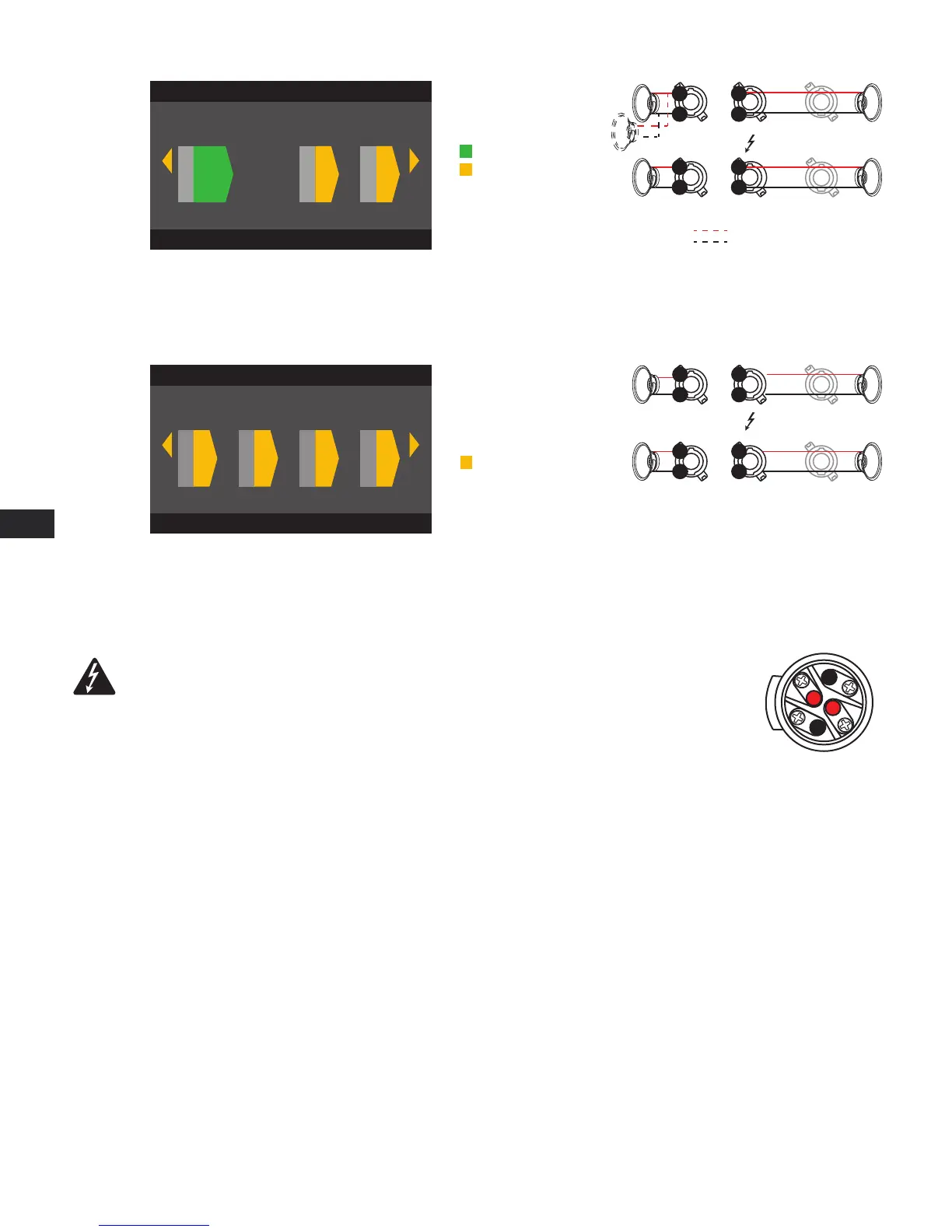

— Illustration 21 —
F2: AB C D
F2: AB C D
AB Parallel
C Single
D Single
1
AB
3
C
4
D
The following are electrically
the same point
A (1+) and B (1+)
A (1-) and B (1-)
= Subwoofer
= Full Range
Optional
B X
A
1+
1-
D YC
1+
1-
1+
1-
1+
1-
Configurations 4 canaux
— Illustration 22 —
F1: A B C D
F1: A B C D
B Single
C Single
D Single
1 2
A B
3
C
4
D
A
C
= Full Range
B X
1+
1-
D Y
1+
1-
1+
1-
1+
1-
Branchement des haut-parleurs
AVERTISSEMENT ! :
Lorsque l'appareil est sous tension, il existe un risque de tension dangereuse aux
bornes de sortie à l'arrière de l'amplificateur. Veiller à ne pas toucher ces contacts. Couper le secteur au
niveau de l'interrupteur général avant d'effectuer le moindre branchement.
1. Placer l'interrupteur d'alimentation POWER à l'arrière de l'amplificateur en position OFF.
2. Brancher le câblage du haut-parleur sur les connecteurs NL4 mâles (Illustration 23) si nécessaire pour la configuration
de l'amplificateur. Pour les schémas de câblage, voir l'illustration 14 à l'illustration 22. Si l'utilisateur combine les
canaux, QSC lui recommande de connecter les cavaliers entre des bornes de sortie électriquement identiques. Pour des
détails, voir Illustration 14.
3. Relier les connecteurs NL4 aux connecteurs NL4 femelles, à l'arrière de l'amplificateur, conformément à sa configuration.
Le tableau suivant montre quelles broches utiliser pour chaque NL4 selon le mode. Quand il y a plus d'un connecteur pour un mode donné, le PLD
permet d'utiliser un, certains ou tous les connecteurs disponibles. Par exemple, en mode ABCD parallèle, les broches 1+ et 1- de NL4 (A, B, C et D),
(A, B, C ou D) ou (A et B), etc. sont disponibles ; les broches sont toutes en parallèle et électriquement identiques. Lorsque les broches sont
électriquement identiques, il est recommandé d'utiliser toutes celles qui sont disponibles que ce soit en les pontant ou en les branchant
directement sur chaque haut-parleur.
— Illustration 23 —
1+
1-
2-
2+
Male NL4 Wiring
AB parallèle
C simple
D simple
A simple
B simple
C simple
D simple
Les bornes suivantes sont
électriquement identiques
A (1+) et B (1+)
A (1-) et B (1-)
= Caisson d'extrêmes graves
= Gamme étendue
Câblage NL4 mâle
= Gamme étendue
Facultatif
