QSC PLD4/2

15
CH CH
TD-000368-05-A
模式
NL4
分离 AB 并联 ABC 并联 ABCD 并联
A
Ch A 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Ch B 2+ / 2-
1
B
1+ / 1- 1+ / 1- 1+ / 1- 1+ / 1-
并联
C
Ch C 1+ / 1-
1+ / 1- 1+ / 1- 1+ / 1-
Ch D 2+ / 2-
1
D
1+ / 1- 1+ / 1- 1+ / 1-
A+B 桥接 C+D 桥接 AB+CD 桥接
X
1+ / 1- 2+ / 2-
1
1+ / 1-
Y
1+ / 1-
—表1—
1 Bi-Amp 操作。
交流电源开
输出连接至扬声器后，您可以打开放大器。
1. 确保所有音源设备（CD播放器、混音器、乐器等）的输出增益设定为最低输出（最大衰减）。
2. 打开所有音源。
1. 将放大器背面的电源开关调至 ON。放大器进入上一次电源被关闭时所处的模式。
2. 现在您可以启动音源输出。

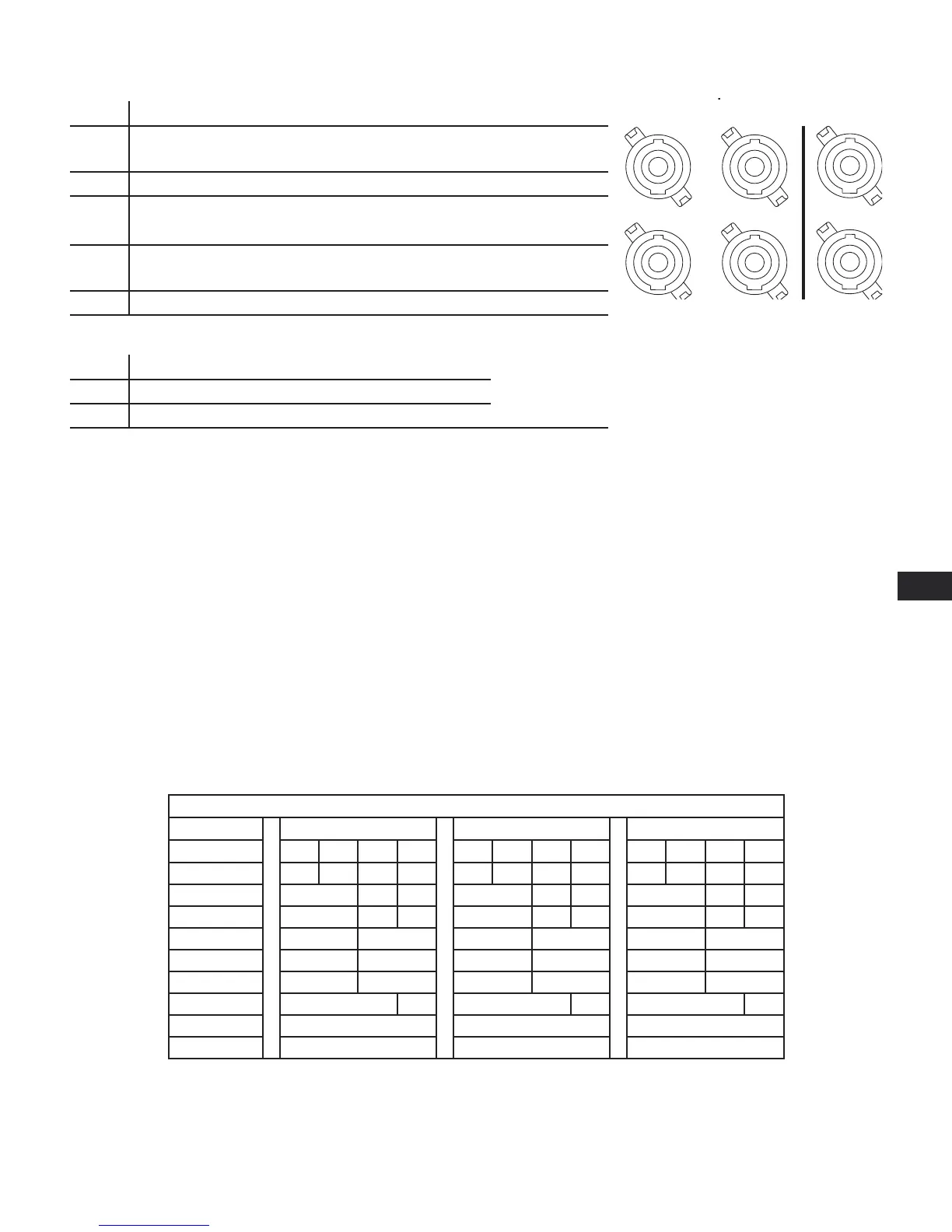

功率分布图
下列图表表明在每种配置下以及不同负载下，每个通道的最大功率输出。
PLD 4.3 — 总功率：2500W
8Ω 负载 4Ω 负载 2Ω 负载
配置
A B C D A B C D A B C D
4 CH (A B C D) 625 625 625 625 650 650 650 650 600 600 600 600
3 CH (AB C D) 1000 625 625 1200 650 650 1200 600 600
3 CH (A+B C D) 1250 625 625 1150 650 650 625 600 600
2 CH (AB CD) 1000 1000 1200 1200 1200 1200
2 CH (AB C+D) 1000 1250 1200 1150 1200 625
2 CH (A+B C+D) 1250 1250 1150 1150 625 625
2 CH Alt (ABC D) 1100 625 2000 650 2500 600
1 CH (ABCD) 1100 2100 2500
1 CH (AB+CD) 2500 2370 2230
—表2—
—图24—
A
C
B
D
X
Y
Standard Bridged
Output Connectors
模式
分离
NL4
Ch A 1+ / 1-
Ch C 1+ / 1-
Ch B 2+ / 2-
1
Ch D 2+ / 2-
1
A+B 桥接
AB 并联
C+D 桥接
CD 并联
ABC 并联
AB+CD 桥接
ABCD 并联
输出连接器
标准
桥接
