6
ES ES
TD-000368-02-A

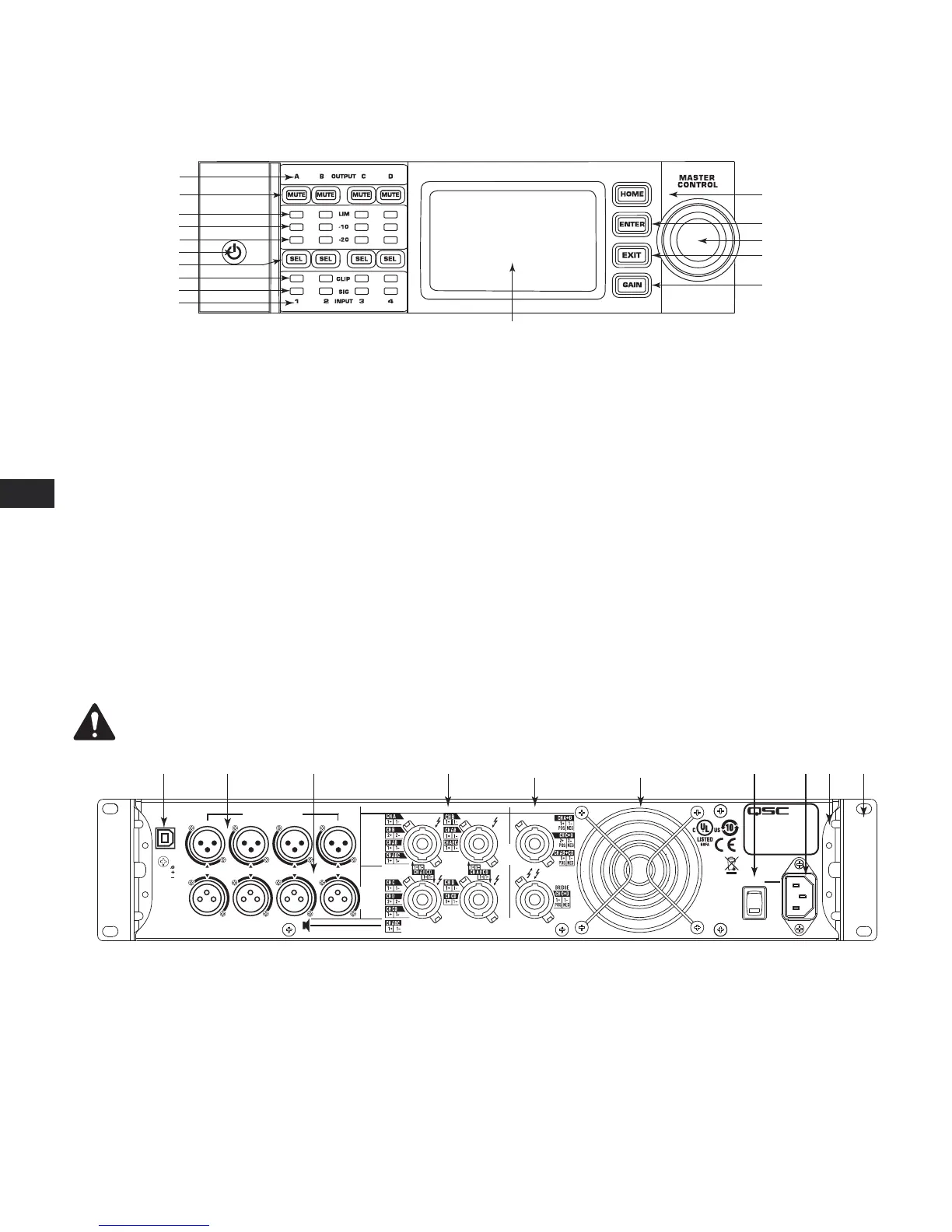

Características
Panel frontal del amplificador
— Figura 1 —
1
2
3
4
5
6
7
8
11
12
13
14
15
16
9
10
1. Los canales de salida están rotulados A, B, C y D
2. Botones e indicadores LED de silencio en el canal de salida (rojo)
3. Indicadores LED del limitador en el canal de salida (rojo)
4. Indicadores LED a -10 dB por debajo de la activación del limitador
en el canal de salida (azul)
5. Indicadores LED a -20 dB por debajo del recorte en el canal
de salida (azul)
6. Botón programable de encendido (azul/rojo)
7. Botones e indicadores LED de selección del canal
(ámbar para entrada, azul para salida)
8. Indicadores LED de recorte en el canal de entrada (rojo)
9. Indicadores LED de señal presente en el canal de entrada (azul)
10. Los canales de entrada están rotulados 1, 2, 3 y 4
11. Pantalla gráfica de LCD
12. Botón HOME (INICIO)
13. Botón ENTER (INTRO)
14. Perilla MASTER CONTROL (CONTROL MAESTRO)
15. Botón EXIT (SALIR)
16. Botón GAIN (GANANCIA)
Panel posterior del amplificador
NOTA:
Los modelos PLD4.3 y PLD4.5 tienen una configuración diferente del panel posterior que el modelo PLD4.2. La diferencia
se debe a la posición del ventilador y de los conectores.
— Figura 2 —
A
C
B
D
X
2 OHM MIN IMPEDANCE PER CHANNEL
BRIDGED MODES 4 OHM MIN IMPEDANCE
UTILISER
UN CABLE
CLASSE 2.
BRIDGE,
140V ET
200V:
UTILISER
UN CABLE
CLASSE 3.
SPEAKER
WIRE
CLASS 2
EXCEPT
BRIDGE
MODES,
140V &
200V: USE
CLASS 3.
PARALLEL PARALLEL PARALLEL PARALLEL
432
1
OUTPUTS TO SPEAKERS
BRIDGED OUTPUTS
ROUTABLE INPUTS
XLR
PIN 1
PIN 2
PIN 3
POWER
ON
USB
Y
1 2 4
5
7 8 109
6
3
1. USB tipo B, 4 patillas
2. Cuatro conectores XLR-F hembra de entrada de línea
3. Cuatro conectores XLR-M macho de salida de línea
4. Cuatro conectores NL4 de salida (individual y paralelo)
5. Dos conectores NL4 de salida (salidas puenteadas)
6. Ventilador de enfriamiento
7. Interruptor de alimentación
8. Conexión de alimentación tipo IEC con anclaje de seguridad
(100 – 240 VCA, 50 – 60 Hz)
9. Soportes para montaje posterior en bastidor
10. Soportes para montaje frontal en bastidor
